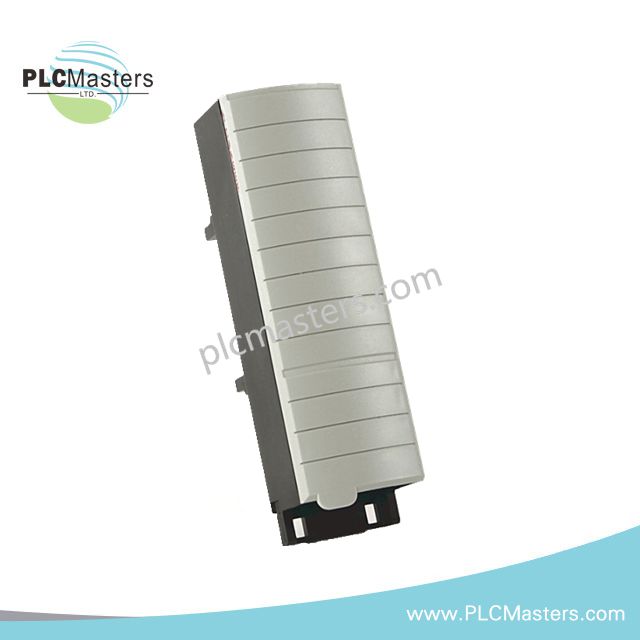

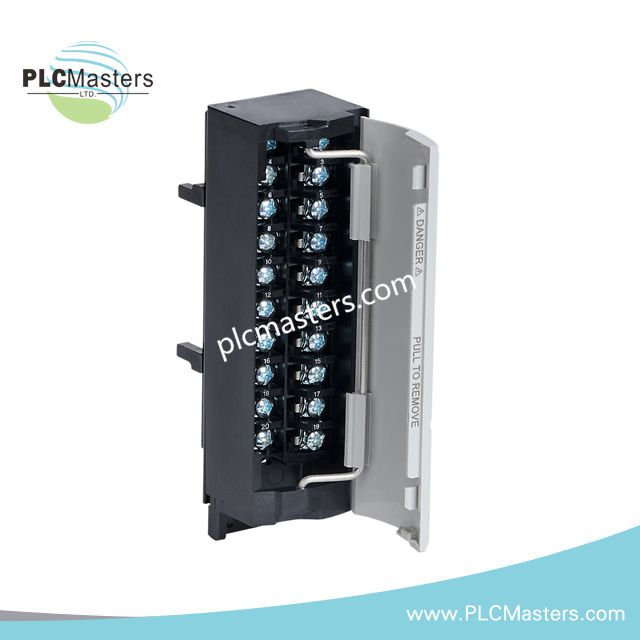

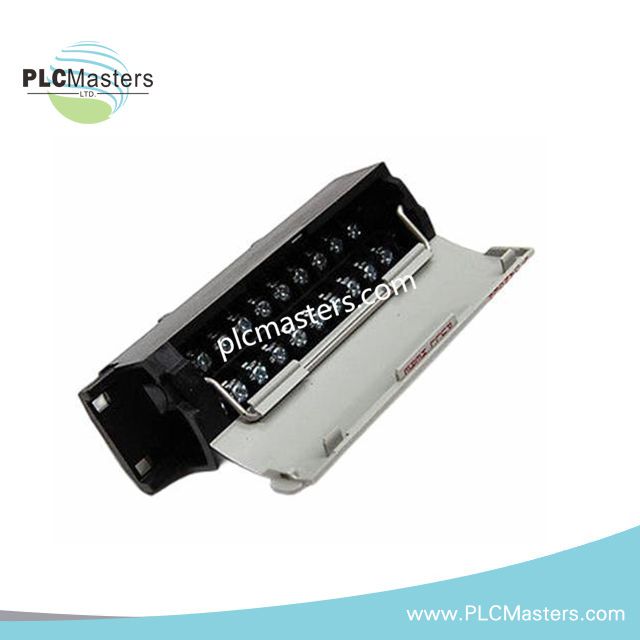

Der Allen-Bradley 1756-TBN, auch als 1756-TBN abnehmbarer Anschlussblock katalogisiert, fungiert als dedizierte Hardwarekomponente zur Feldverdrahtungsanschluss innerhalb der ControlLogix I/O-Modulplattformen. Der RTB bietet eine 20-polige Schraubklemmen-Schnittstelle zwischen externer Verdrahtung und kompatiblen ControlLogix Digital- oder Analog-I/O-Modulen.

Hardware-Spezifikationen

ControlLogix I/O-Schnittstelle und Installationsmerkmale

Der 1756-TBN stellt die physische Anschlussstelle zwischen Feldleitern und ControlLogix I/O-Modulen bereit. Das Design des abnehmbaren Anschlussblocks ermöglicht es, die Feldverdrahtung während des Modulwechsels angeschlossen zu lassen, wenn kompatible Systemkonfigurationen verwendet werden.

Der Anschlussblock unterstützt die Skalierung der I/O-Dichte innerhalb von ControlLogix-Chassis-Installationen, indem er einen standardisierten Verbindungspunkt für mehrere Signalleiter bietet. Ein korrektes Anziehen der Schrauben und die richtige Vorbereitung der Leiter sind erforderlich, um die elektrische Kontaktintegrität zu gewährleisten.

Die Komponente arbeitet als Teil der ControlLogix-Hardwarearchitektur, wobei die Modulkompatibilität und Firmware-Konfiguration über das zugehörige I/O-Modul und das Steuerungssystem verwaltet werden.

Häufig gestellte Fragen (FAQ)

F: Welche Art von Anschluss bietet der 1756-TBN?
A: Der 1756-TBN verwendet eine Schraubklemmen-Verbindung mit 20 Positionen zur Feldverdrahtungsanschluss.

F: Kann der 1756-TBN mit allen ControlLogix I/O-Modulen verwendet werden?
A: Der RTB ist kompatibel mit ControlLogix Digital- und Analog-I/O-Modulen, die diesen Anschlussblocktyp benötigen. Die RTB-Kompatibilität modulabhängig sollte vor der Installation überprüft werden.

F: Welche Backplane-Stromwerte sind für diesen Anschlussblock spezifiziert?
A: Die angegebenen Werte sind 1200 mA bei 5 VDC und 2,5 mA bei 24 VDC.

Feldinstallationsrichtlinien

Installieren Sie den 1756-TBN auf kompatiblen ControlLogix I/O-Modulen, indem Sie den Anschlussblock mit der Modul-Schnittstelle ausrichten und die Verbindung gemäß der Hardware-Installationsanleitung sichern.

Schließen Sie die Feldleiter mit der korrekten Drahtvorbereitung an und wenden Sie das spezifizierte Schraubendrehmoment an, um lose Verbindungen zu vermeiden. Vermeiden Sie übermäßige mechanische Kräfte auf Anschlussstellen und Leitungen.

Führen Sie Signalleitungen getrennt von Hochstrom-Leitungen und Schaltkreisen, wo dies durch das Schaltschrankdesign erforderlich ist. Wenden Sie geeignete Abschirmungs- und Erdungsmaßnahmen für analoge oder störanfällige Signale an.

Überprüfen Sie vor dem Systembetrieb die Anschlussbelegungen, die I/O-Modulkonfiguration und die Feldverdrahtungskontinuität über die ControlLogix-Engineering-Umgebung.
