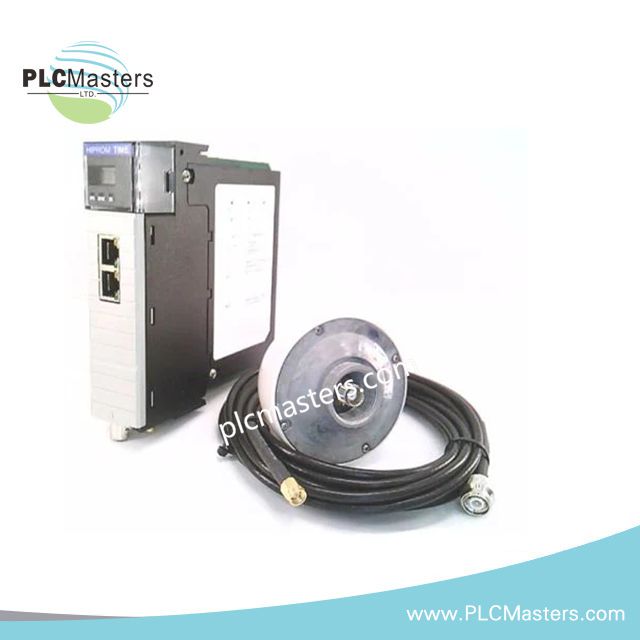

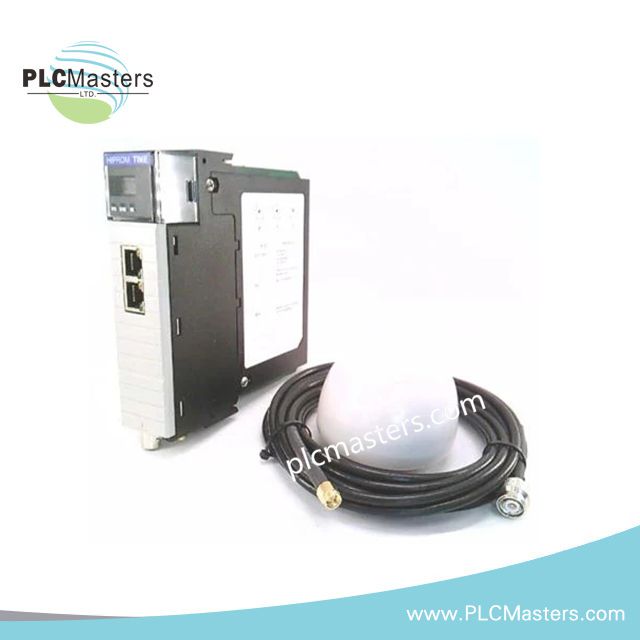

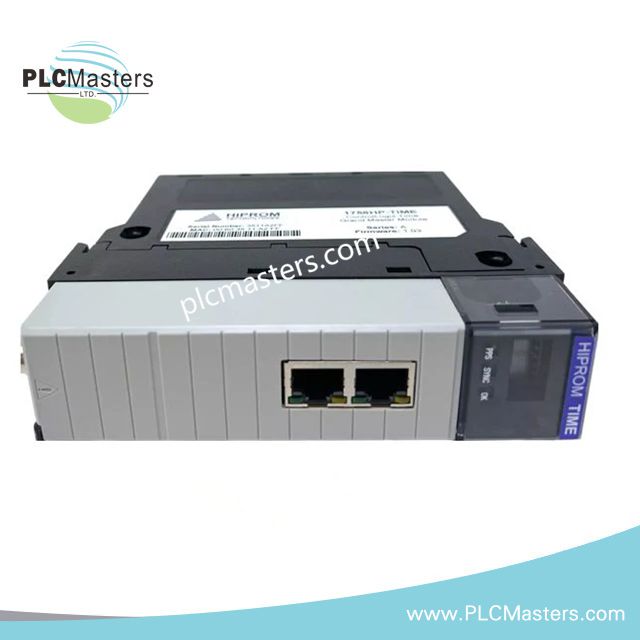

Allen-Bradley 1756HP-TIME/B Zeitsynchronisationsmodul

Konfiguriert für präzise Zeitabstimmung in verteilten ControlLogix-Steuerungsumgebungen bietet das Allen-Bradley 1756HP-TIME/B (1756HP-TIME Zeitsynchronisationsmodul) eine direkte physische und Protokollebene-Zeitverteilung über rückwandverbundene Steuerungen und externe Netzwerkzeitquellen. Das Modul führt IEEE 1588 PTP- und NTP-Zeitstempel-Funktionen innerhalb der ControlLogix 1756-Chassis-Architektur aus und ermöglicht eine deterministische Ereigniskorrelation über Automatisierungsknoten hinweg.

Suffix-Aufschlüsselung & Modellmatrix

Für 1756HP-TIME/B liegt keine offiziell vom Hersteller veröffentlichte Suffix-Zerlegung vor. Die Revision „/B“ wird als Hardware- oder Firmware-Iteration innerhalb der HiProm-Modulfamilie behandelt, ohne funktionale Neudefinition in den verfügbaren technischen Daten.

Hardware-Spezifikationen

Verhalten der Zeitverteilung über die ControlLogix-Backplane

Das 1756HP-TIME/B fungiert als Zeitautoritätsknoten innerhalb der ControlLogix-Backplane-Architektur und verteilt synchronisierte Zeitstempel über deterministische Backplane-Kommunikationszyklen. In Mehrfach-Chassis-Systemen wird die Zeitabstimmung durch externe Referenzeingänge (GPS oder NTP/PTP) aufrechterhalten, während die interne Logik die modulare Zeitplanung an die Steuerungsscans anpasst.

Das Modul integriert sich in die Kommunikationsschicht der 1756-Plattform, wo die Backplane-Zeit zusammen mit zyklischen I/O-Aktualisierungen und Steuerungsaufgabenfenstern ausgetauscht wird.

In Systemen mit EtherNet/IP kann die externe Zeitsynchronisation mit dem PTP-Boundary-Clock-Verhalten abgestimmt werden, was eine koordinierte Zeitstempelung zwischen verteilten Steuerungen und entfernten I/O-Knoten ermöglicht.

Häufig gestellte Fragen (FAQ)

F: Unterstützt das 1756HP-TIME/B den Hot-Swap-Austausch in einem eingeschalteten ControlLogix-Chassis?
A: Das Modul folgt den Standard-Hot-Swap-Regeln von ControlLogix. Das Austauschverhalten hängt von der Chassis-Konfiguration und dem Steuerungsscan-Zustand ab.

F: Wie priorisiert das Modul NTP gegenüber IEEE 1588 PTP Zeitquellen?
A: Die Quellenauswahl wird durch die Systemkonfiguration und die Synchronisationshierarchie gesteuert, die in den ControlLogix-Zeitdiensteinstellungen definiert sind.

F: Können mehrere 1756HP-TIME/B Module im selben Backplane betrieben werden?
A: Pro Chassis-Bereich ist typischerweise nur eine primäre Zeitautoritätskonfiguration aktiv, während zusätzliche Module je nach Systemdesign im Standby bleiben können.

Feldinstallationsrichtlinien

Installieren Sie das Modul nur in einem kompatiblen ControlLogix 1756 Chassis-Slot mit korrektem Backplane-Sitz. Stellen Sie sicher, dass es vollständig in den Backplane-Stecker eingesteckt ist, um eine deterministische Zeitkommunikation zu gewährleisten.

Für GPS-basierte Synchronisation führen Sie die Antennenverkabelung fern von hochfrequenten Stromleitern und Frequenzumrichter-Ausgängen. Sorgen Sie für durchgehende Abschirmung und Erdung an einem einzigen Bezugspunkt, um durch EMV-Kopplung verursachte Zeitstörungen zu minimieren.

Bei NTP/PTP-Einsätzen überprüfen Sie die Netzsegmentierung und die Switch-Konfiguration auf Unterstützung zeitkritischen Datenverkehrs. Vermeiden Sie unmanaged Switching-Pfade, die variable Latenzen in den Synchronisationsstrom einbringen können.

Installieren Sie das Modul nicht neben hochwärmeentwickelnden Modulen, ohne die vom Systeminstallationsstandard definierten Chassis-Luftstromverteilungen zu beachten.
