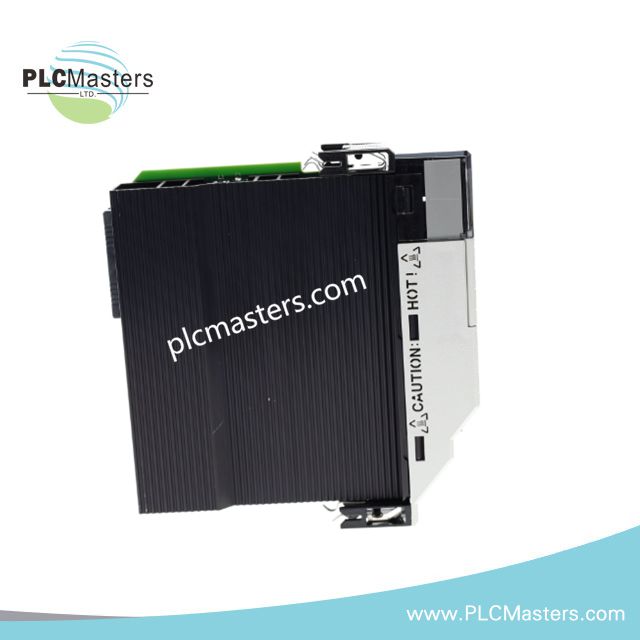

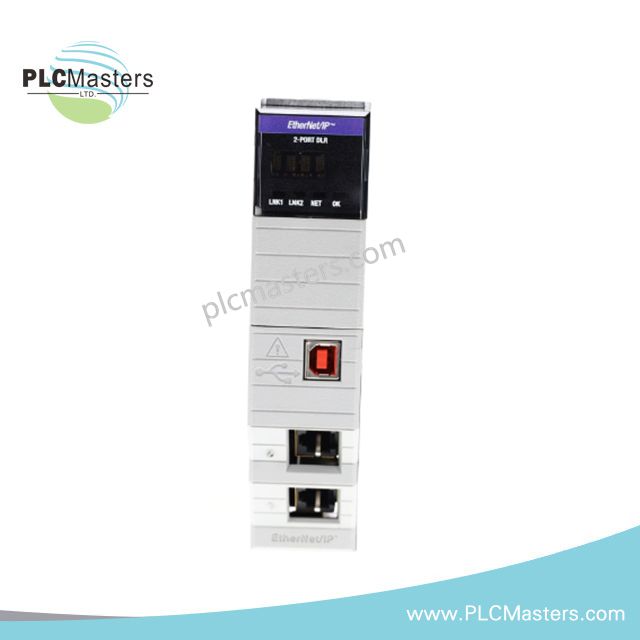

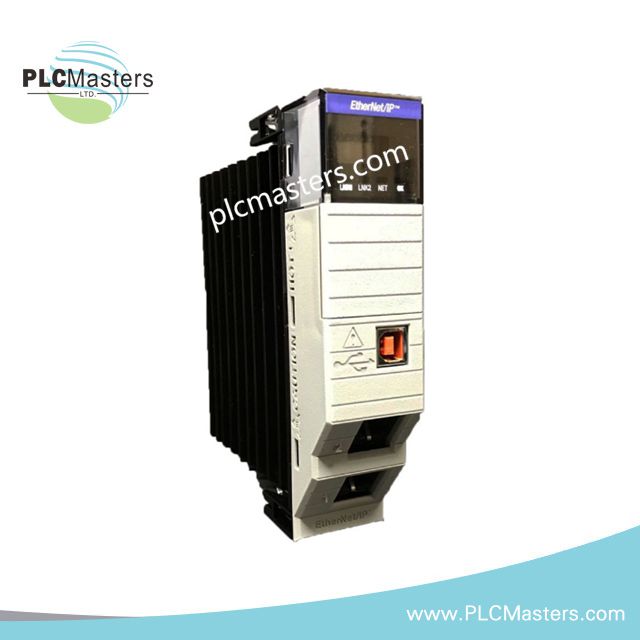

Allen-Bradley 1757-EN2TR ControlLogix EtherNet/IP Kommunikationsmodul
$123.00
$320.00
Beschreibung
Allen-Bradley 1757-EN2TR ControlLogix EtherNet/IP Kommunikationsmodul
Konfiguriert für deterministischen Ethernet-Datenaustausch in ControlLogix-Industriennetzwerken bietet das Allen-Bradley 1757-EN2TR (1757-EN2TR EtherNet/IP Kommunikationsmodul) eine direkte physikalisch/elektrische Ausführung für Dual-Port-Ethernet-Kommunikation, Steuerungsdatentransfer und Device Level Ring (DLR) Netzwerkanbindung.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1757-EN2TR |
| Marke | Allen-Bradley |
| Herkunft | Vereinigte Staaten |
| Gewicht | 0,91 kg |
| Betriebstemperatur | 0 bis 60 °C |
| Stromverbrauch | Nicht angegeben |
| Produkttyp | EtherNet/IP Kommunikationsmodul |
| Produktlinie | ControlLogix |
| Kommunikationsprotokoll | EtherNet/IP |
| Ethernet-Anschlüsse | 2 x Kupfer RJ45 |
| Port-Geschwindigkeit | 10/100 Mbps |
| Topologieunterstützung | Linear und Device Level Ring (DLR) |
| TCP-Verbindungen | 128 |
| CIP-Verbindungen | 260 |
| I/O-Pakete pro Sekunde | 20.000 |
| Motion-Achsenunterstützung | Bis zu 8 Achsen |
| Lokaler Programmieranschluss | 1 x USB |
| Montageart | ControlLogix-Chassismontage |
| Schaltertyp | Integrierter Schalter |
| Gehäusebewertung | Offen, keine |
| Zertifizierungen | UL, CE, RoHS-konform |
| Lagerungstemperatur | -40 bis 85 °C |
| Relative Luftfeuchtigkeit | Bis zu 95 % rF |
| Vibrationsbeschleunigung | Max. 2 g |
| Betriebliche Vibrationsfrequenz | Max. 500 Hz |
Deterministische Netzwerkeigenschaften von EtherNet/IP
Der 1757-EN2TR bietet duale Ethernet-Schnittstellen mit eingebauter Schalterfunktionalität für ControlLogix-Kommunikationsarchitekturen. Das Modul unterstützt EtherNet/IP deterministische Netzwerke mit linearer und Device Level Ring (DLR) Topologie für Steuerungs-, I/O- und übergeordnete Kommunikationswege.
Der integrierte Schalter ermöglicht flexible Netzwerkkonfigurationen durch Ring- und Linienanordnungen, ohne dass für diese Topologien ein externer Ethernet-Switch erforderlich ist. Das Modul unterstützt die Skalierung der I/O-Dichte durch hohe Paketverarbeitungsleistung und mehrere gleichzeitige Kommunikationsverbindungen.
Die Firmware-Kompatibilität zwischen dem Kommunikationsmodul und der ControlLogix-Steuerungsplattform muss überprüft werden, um einen korrekten EtherNet/IP-Betrieb und die Netzwerkintegration sicherzustellen.
Häufig gestellte Fragen (FAQ)
F: Welche Ethernet-Topologiemodi werden vom 1757-EN2TR unterstützt?
A: Das Modul unterstützt lineare Topologie und Device Level Ring (DLR) Topologie über seine dualen Kupfer-RJ45-Ethernet-Ports.
F: Wie viele Kommunikationsverbindungen kann der 1757-EN2TR unterstützen?
A: Das Modul unterstützt bis zu 128 TCP-Verbindungen und 260 CIP-Verbindungen.
F: Verfügt der 1757-EN2TR über eine Programmierschnittstelle?
A: Ja. Das Modul verfügt über einen USB-Anschluss, der für den lokalen Programmierzugang vorgesehen ist.
Feldinstallationsrichtlinien
Installieren Sie den 1757-EN2TR in einem kompatiblen ControlLogix-Chassis-Slot gemäß den Anforderungen der Systemhardwarekonfiguration. Überprüfen Sie vor dem Einschalten die korrekte Modulpositionierung und die Verbindung zur Rückwand.
Verbinden Sie Ethernet-Kabel mit den RJ45-Anschlüssen unter Verwendung industrieller Ethernet-Installationspraktiken. Halten Sie eine Trennung zwischen Kommunikationskabeln und Hochstrom-Leitungen ein, um elektromagnetische Störungen zu reduzieren.
Bei DLR-Installationen überprüfen Sie die Ringtopologie-Verkabelung, Geräteadressierung und Netzwerkkonfiguration vor dem Systembetrieb. Wenden Sie geeignete Kabelabschirmungs- und Erdungsmethoden entsprechend dem Schaltschrankdesign an.
Vor der Inbetriebnahme überprüfen Sie EtherNet/IP-Netzwerkparameter, Steuerungskommunikationseinstellungen, Firmware-Kompatibilität und den Moduldiagnosestatus über die ControlLogix-Engineering-Umgebung.
