Allen-Bradley 1769-IT16 Compact I/O Thermoelement-Eingangsmodul
$123.00
$320.00
Beschreibung

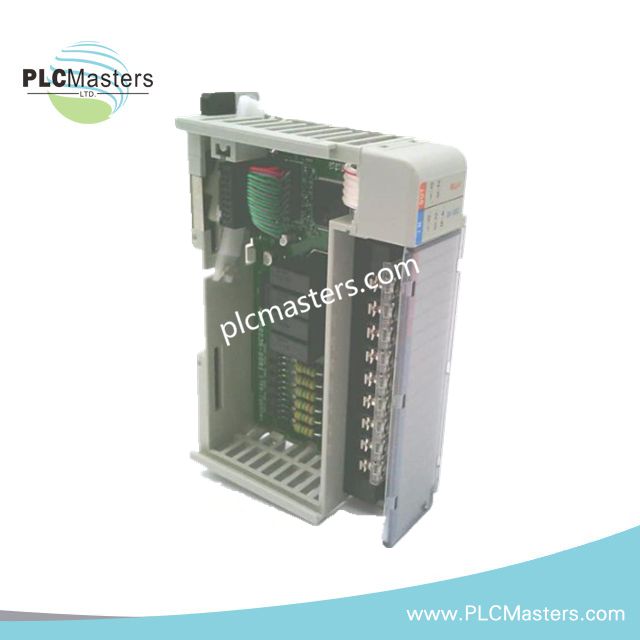

Allen-Bradley 1769-IT16 Compact I/O Thermoelement-Eingangsmodul
Konfiguriert für die Erfassung von Thermoelement- und Millivolt-Temperatursignalen in Compact I/O-Steuerungsnetzwerken, bietet das Allen-Bradley 1769-IT16 (1769-IT16 Thermoelement/mV-Eingangsmodul) die direkte elektrische Messung von 16 isolierten niederpegeligen analogen Eingangskanälen für CompactLogix- und MicroLogix 1500-Systeme.
Suffix-Aufschlüsselung & Modellmatrix
| Modellreferenz | Beschreibung |
|---|---|
| 1769-IT16 | Compact I/O Thermoelement/mV Analog-Eingangsmodul |
| 1769 Familie | Compact I/O Modulplattform |
| Eingangskonfiguration | 16 isolierte Thermoelement/mV Eingangskanäle |
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1769-IT16 |
| Marke | Allen-Bradley |
| Herkunft | USA |
| Gewicht | 0,99 lbs |
| Abmessungen | 118 mm x 52,5 mm x 87 mm |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | Ca. 4,6 W |
| Produkttyp | Thermoelement-Eingangsmodul |
| Serie | Compact I/O 1769 Familie |
| Eingangskanäle | 16 isolierte analoge Eingangskanäle |
| Eingangstypen | J, K, T, E, R, S, B, N Thermoelemente; +/-50 mV und +/-100 mV |
| Auflösung | 15 Bit plus Vorzeichen |
| Genauigkeit | +/-0,35 % des vollen Messbereichs |
| Kaltstellenkompensation | Interne automatische Kompensation |
| Eingangsimpedanz | Größer als 1 MOhm |
| Gleichtaktunterdrückung | Größer als 60 dB bei 50-60 Hz |
| Backplane-Stromaufnahme | 170 mA bei 5 VDC; 120 mA bei 24 VDC |
| Isolationsspannung | 1200 VAC für 1 s oder 1697 VDC für 1 s |
| Arbeits-Spannung | 75 VDC (IEC Klasse 2 verstärkte Isolierung) |
| Verdrahtung | Kupfer, 22-14 AWG massiv; 22-16 AWG Litze |
| Anschlussklemme | 1769-RTBN18 Ersatz |
EtherNet/IP- und I/O-Signalverarbeitungseigenschaften
Das 1769-IT16/A arbeitet als Temperatur-Signalerfassungsmodul innerhalb von Compact I/O-Architekturen. Das Modul wandelt Thermoelement- und Millivoltsignale durch interne analoge Verarbeitung um und überträgt Messdaten über die CompactLogix-Backplane-Schnittstelle.
Das Modul unterstützt die Skalierung der I/O-Dichte mit 16 Temperatureingangskanälen in einem einzigen Compact I/O-Steckplatz. Die interne Kaltstellenkompensation (CJC) sorgt für die Thermoelement-Referenzkompensation, während die Gleichtaktunterdrückung die Einflüsse externer elektrischer Störungen auf niederpegelige Sensorsignale reduziert.
Die Firmware-Flash-Kompatibilität ermöglicht es unterstützten CompactLogix- und MicroLogix 1500-Steuerungen, Modulkonfigurationsparameter während der Systemintegration zu erkennen und zu verwalten.
Häufig gestellte Fragen
F: Welche Thermoelementtypen werden vom 1769-IT16 unterstützt?
A: Das Modul unterstützt die Thermoelementtypen J, K, T, E, R, S, B und N sowie Millivolt-Eingangsbereiche von +/-50 mV und +/-100 mV.
F: Benötigt das Modul ein externes Kaltstellenkompensationsgerät?
A: Nein. Das Modul verfügt über eine interne automatische Kaltstellenkompensation für Thermoelementmessungen.
F: Wie hoch ist der Backplane-Strombedarf des Moduls?
A: Das Modul benötigt 170 mA bei 5 VDC und 120 mA bei 24 VDC von der Compact I/O-Backplane.
Feldinstallationsrichtlinien
Installieren Sie das 1769-IT16-Modul innerhalb der Compact I/O-Baugruppe gemäß den Installationsanweisungen der Steuerungsplattform. Überprüfen Sie die korrekte Sitzposition des Moduls, den Anschluss der Anschlussklemme und die I/O-Konfiguration, bevor Sie die Systemspannung einschalten.
Verwenden Sie bei Bedarf geschirmte Instrumentierungsleitungen für Thermoelement- und Millivoltsignalanschlüsse. Führen Sie niederpegelige Temperatursensorleitungen getrennt von Stromleitern und Schaltkreisen, um elektrische Störungen zu minimieren.
Beachten Sie die korrekte Thermoelement-Polarität bei der Verdrahtung. Überprüfen Sie die Sensortypkonfiguration, Kanalskalierung und den Diagnosezustand über die Steuerungssoftware, bevor Sie das Messsystem in Betrieb nehmen.
