Allen Bradley 1769-L23E-QB1B CompactLogix Steuerung
$123.00
$320.00
Beschreibung

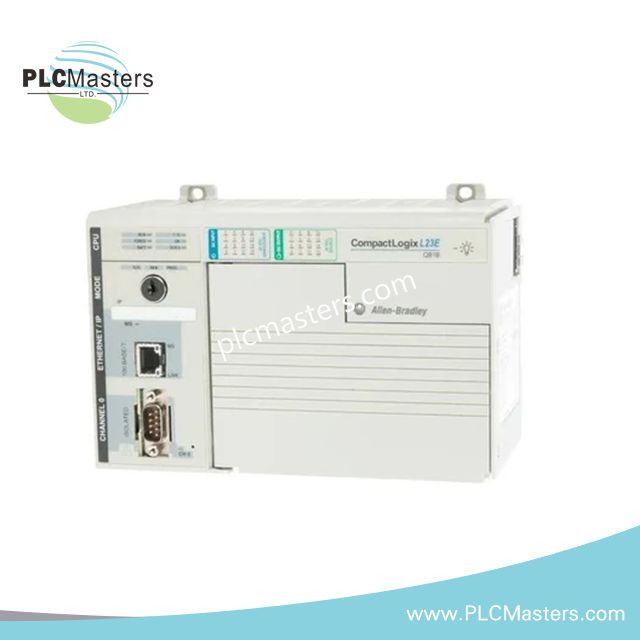

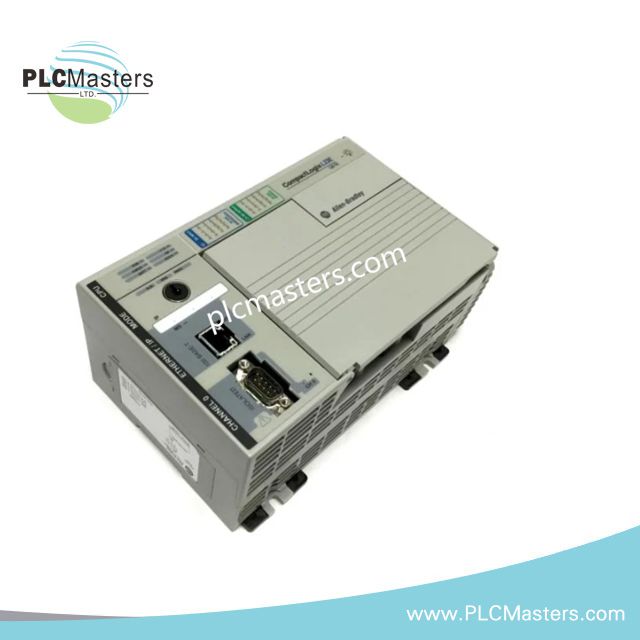

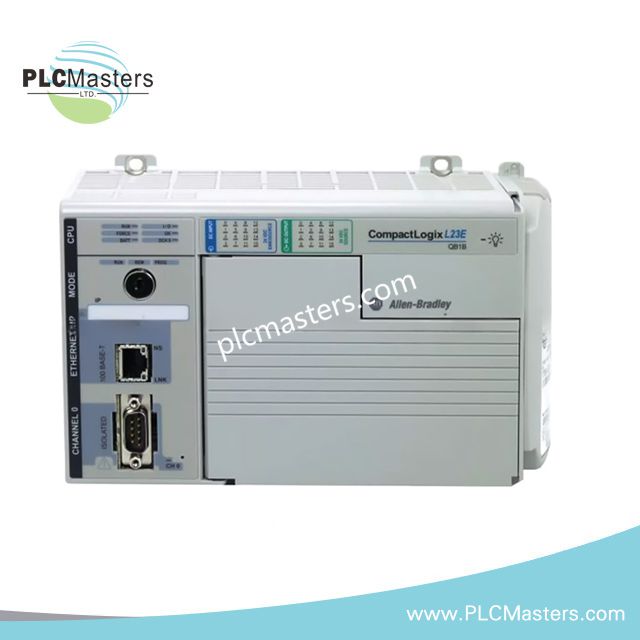

Allen Bradley 1769-L23E-QB1B CompactLogix Steuerung
Die Allen Bradley 1769-L23E-QB1B, auch katalogisiert als 1769-L23E-QB1B CompactLogix Steuerung, fungiert als dedizierte Hardwarekomponente für die PLC-Steuerungsausführung sowie Ethernet-/RS-232-Kommunikation innerhalb von CompactLogix-Automatisierungsnetzwerken. Sie bietet integrierte digitale Ein- und Ausgangsverarbeitung mit lokaler I/O-Erweiterungsmöglichkeit.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1769-L23E-QB1B |
| Marke | Allen Bradley |
| Herkunft | Vereinigte Staaten |
| Gewicht | 1,94 lbs |
| Stromverbrauch | Busstrom: 1 A bei 5 VDC; 710 mA bei 24 VDC |
| Produkttyp | CompactLogix Steuerung |
| Produktlinie | CompactLogix |
| Benutzerspeicher | 512 KB PLC-Steuerungsspeicher |
| Ethernet-Kommunikation | Unterstützt |
| RS-232-Kommunikation | Unterstützt |
| Digitale Eingänge | 16 Eingänge |
| Digitale Ausgänge | 16 Ausgänge |
| Statusanzeigen | Inklusive |
| Erweiterungskapazität | Unterstützt 2 Bulletin 1769 CompactLogix I/O-Module |
| Kompatible Batterie | 1769-BA Batterie |
| Kompatible rechte Abschlusskappe | 1769-ECR rechte Abschlusskappe |
| Kompatible Steuerungstür | 1769-RDQB Tür |
Profinet / EtherNet/IP Deterministische Netzwerkintegration
Die 1769-L23E-QB1B Steuerung ist für CompactLogix-Steuerungsarchitekturen mit integrierter Ethernet-Kommunikationsfähigkeit ausgelegt. Die Ethernet-Schnittstelle unterstützt die Steuerungskommunikation innerhalb von EtherNet/IP-Netzwerken, während der RS-232-Anschluss serielle Kommunikationszugänge für kompatible Geräte bereitstellt.
Die Steuerung unterstützt die lokale I/O-Dichteskalierung durch Anschluss von Bulletin 1769 CompactLogix I/O-Modulen. Die integrierten 16 digitalen Eingänge und 16 digitalen Ausgänge ermöglichen die direkte diskrete Signalverarbeitung ohne zusätzliche Basis-I/O-Hardware.
Die Firmware-Flash-Kompatibilität sollte vor Systeminbetriebnahme zwischen der Steuerungsrevision, der Programmierumgebung und den angeschlossenen CompactLogix-Modulen überprüft werden.
Häufig gestellte Fragen (FAQ)
F: Welche Kommunikationsschnittstellen sind beim 1769-L23E-QB1B verfügbar?
A: Die Steuerung bietet Ethernet- und RS-232-Kommunikationsschnittstellen für Netzwerk- und serielle Geräteverbindungen.
F: Wie viel Benutzerspeicher steht in der Steuerung zur Verfügung?
A: Die 1769-L23E-QB1B bietet 512 KB Benutzerspeicher für die PLC-Steuerung.
F: Wie viele lokale I/O-Module können an diese Steuerung angeschlossen werden?
A: Die Steuerung unterstützt den Anschluss von bis zu 2 Bulletin 1769 CompactLogix I/O-Modulen.
Feldinstallationsrichtlinien
Installieren Sie die Steuerung auf der CompactLogix-Baugruppe mit der angegebenen Befestigungshardware und achten Sie auf die korrekte Modul-Ausrichtung innerhalb der 1769-Plattform.
Führen Sie Ethernet- und RS-232-Kommunikationskabel getrennt von Hochspannungsstromleitern, um elektrische Störungen zu minimieren. Wenden Sie bei geschirmten Kommunikationskabeln die üblichen industriellen Erdungspraktiken an, sofern zutreffend.
Überprüfen Sie die Stromversorgungsanforderungen des Backplanes, bevor Erweiterungsmodule hinzugefügt werden. Stellen Sie sicher, dass die installierte Batterie, Abschlusskappe und Steuerungstür-Zubehörteile der Steuerungskonfiguration entsprechen, bevor Sie die Inbetriebnahme durchführen.
