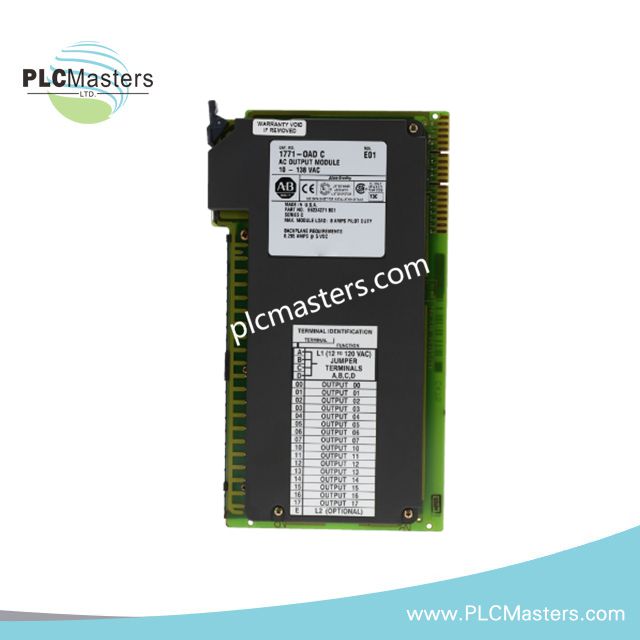

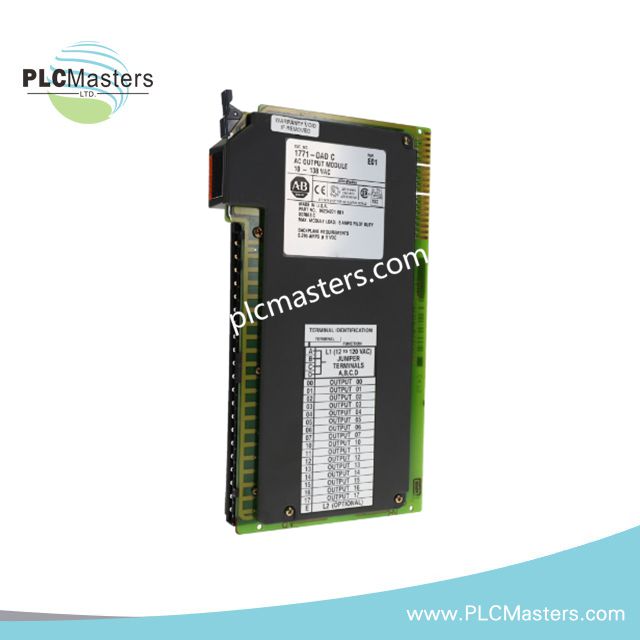

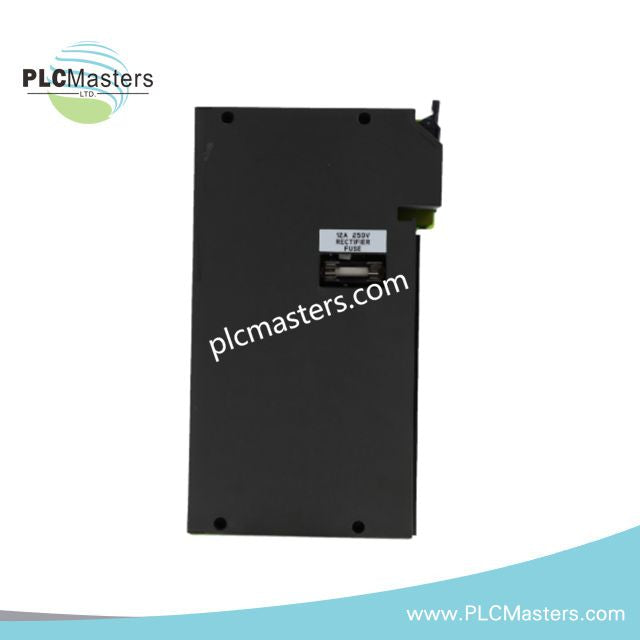

Allen Bradley 1771-OAD Digitales AC-Ausgangsmodul

Allen Bradley 1771-OAD Digitales AC-Ausgangsmodul

Das Allen Bradley 1771-OAD, auch als 1771-OAD Digitales AC-Ausgangsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente für diskretes AC-Lastschalten innerhalb der PLC-5 1771 I/O-Chassis-Plattformen. Das Modul bietet sechzehn programmierbare AC-Ausgangskanäle mit Null-Durchgang-Schaltung und PLC-Backplane-Kommunikation.

Hardware-Spezifikationen

PLC-5 Digitales AC-Ausgangssteuerung

Das 1771-OAD bietet sechzehn programmierbare digitale AC-Ausgangskanäle für PLC-5 Steuerungsanwendungen. Das Modul wandelt Ausgangsbefehle des PLC-Prozessors in AC-Schaltsignale für angeschlossene Feldgeräte innerhalb der 1771 I/O-Architektur um.

Das Modul unterstützt eine Spannungskategorie von 12-120 VAC mit einem Betriebsbereich von 10-138 VAC. Für die Ausgangsübergangszeit wird eine Null-Durchgang-Schaltung verwendet, um Schaltbelastungen bei der AC-Lastaktivierung zu reduzieren.

Das 1771-OAD kommuniziert über den PLC-5 Backplane-Bus und unterstützt die Datenformate BDC und Natürlicher Binärcode. Das Modul belegt einen Rack-Slot in kompatiblen 1771 I/O-Chassis-Konfigurationen und verwendet 1771-WH Feldverdrahtungsanschlüsse.

Integration in industrielle Steuerungs-Backplane

Das 1771-OAD ist für die Skalierung der PLC-5 I/O-Dichte mit sechzehn diskreten Ausgangspunkten in einem einzigen Modul ausgelegt. Die Backplane-Bus-Kommunikation überträgt die Ausgangszustände des Controllers an die Modul-Logikschaltung.

Das Modul unterstützt die deterministischen Backplane-Kommunikationseigenschaften des PLC-5 anstelle eines netzwerkbasierten verteilten I/O-Betriebs. Die Hardwarekonfiguration erfordert die korrekte Auswahl des Chassis-Slots, Prozessor-Kompatibilität und I/O-Adresszuweisung.

Die Firmware-Flash-Kompatibilität ist für dieses PLC-5-Generationsmodul nicht spezifiziert. Der Betrieb hängt von der Hardwarekonfiguration, der Controller-Programmierung und den installierten Chassis-Komponenten ab.

Häufig gestellte Fragen

F: Wie viele Ausgangskanäle bietet das 1771-OAD?
A: Das 1771-OAD bietet sechzehn digitale AC-Ausgangskanäle.

F: Welchen AC-Spannungsbereich unterstützt das 1771-OAD?
A: Das Modul unterstützt einen Betriebsbereich von 10-138 VAC innerhalb der Spannungskategorie 12-120 VAC.

F: Wie hoch ist die maximale Stromkapazität jedes Ausgangskanals?
A: Jeder Ausgangskanal unterstützt einen maximalen Dauerstrom von 2 A, mit einer maximalen Modulstrombewertung von 8 A.

Feldinstallationsrichtlinien

Installieren Sie das 1771-OAD-Modul nur in kompatiblen 1771 I/O-Chassis-Slots. Das Modul ist nicht kompatibel mit 1771-A1, 1771-A2 oder 1771-A4 Chassis-Konfigurationen. Überprüfen Sie die Chassis-Schlüsselung und Slot-Zuweisung vor dem Einsetzen.

Verbinden Sie Feldgeräte mit dem 1771-WH Verdrahtungsarm und bestätigen Sie die AC-Spannungspolarität sowie die Lastanforderungen, bevor Sie die Ausgänge einschalten. Führen Sie die AC-Ausgangsverdrahtung getrennt von Niederpegel-Signalkabeln und Kommunikationsverdrahtung.

Stellen Sie sicher, dass die angeschlossenen Lasten innerhalb der angegebenen Ausgangsstromgrenzen bleiben. Beachten Sie elektrostatische Entladungsschutzmaßnahmen beim Umgang mit dem Modul und überprüfen Sie die PLC-5-Konfigurationsparameter vor dem Systembetrieb.
