Allen-Bradley 1783-BMS20CGP Stratix 5700 verwalteter Ethernet-Switch

Allen-Bradley 1783-BMS20CGP Stratix 5700 Managed Ethernet Switch

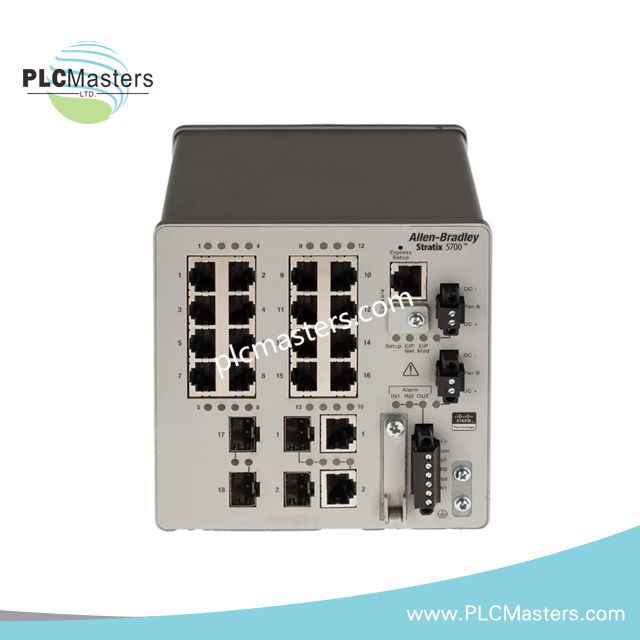

Der Allen-Bradley 1783-BMS20CGP dient als primärer 1783-BMS20CGP Managed Ethernet Switch, der zur Durchführung der industriellen Ethernet-Kommunikationsverwaltung über Stratix 5700 Netzwerkplattformen eingesetzt wird. Der Switch bietet 20 Ports mit Layer-2-Konnektivität mit RJ45-, Kombi- und Glasfaser-Schnittstellen, einschließlich CIP Sync und DLR-Funktionen.

Hardware-Spezifikationen

EtherNet/IP Deterministische Netzwerkfunktionen

Der 1783-BMS20CGP fungiert als Stratix 5700 Managed Ethernet Switch für EtherNet/IP Industrie-Steuerungsnetzwerke. CIP Sync basierend auf IEEE 1588 Zeitsynchronisation bietet koordinierte Netzwerkzeitfunktionen für unterstützte Automatisierungsgeräte.

Der Switch unterstützt den Device Level Ring (DLR) Betrieb für EtherNet/IP Ringnetzwerk-Konfigurationen. Die verwaltete Switching-Architektur ermöglicht Netzwerkverkehrskontrolle, Gerätekommunikationsmanagement und Integration mit Rockwell Automation Steuerungsplattformen.

Die Option der konformen Beschichtung bietet zusätzlichen Schutz für interne Schaltkreisbaugruppen gegen Staub, Feuchtigkeit und erhöhte Umwelteinflüsse. Die Beschichtung wird aufgebracht, um den Betrieb in industriellen Installationsumgebungen zu unterstützen, in denen ein Standard-Schutz offener Hardware möglicherweise nicht ausreicht.

Häufig gestellte Fragen

F: Welche Kommunikationsschnittstellen sind am 1783-BMS20CGP verfügbar?
A: Der Switch bietet 16 RJ45 Ethernet-Ports, 2 Kombi-Ports und 2 Glasfaser-Ports innerhalb der Stratix 5700 Managed Switch Plattform.

F: Unterstützt der 1783-BMS20CGP CIP Sync?
A: Ja. Der Switch unterstützt CIP Sync basierend auf IEEE 1588 Zeitsynchronisationsfunktionen.

F: Welches Schutzmerkmal unterscheidet das Modell 1783-BMS20CGP?
A: Der Switch verfügt über eine konforme Beschichtung auf internen Komponenten für zusätzlichen Umweltschutz gegen Staub, Feuchtigkeit und Temperatureinwirkung.

Feldinstallationsrichtlinien

Installieren Sie den 1783-BMS20CGP auf einer ordnungsgemäß geerdeten DIN-Schiene innerhalb eines für die Installationsumgebung geeigneten Gehäuses. Bestätigen Sie die mechanische Montagefestigkeit, bevor Sie Netzwerk- und Stromkabel anschließen.

Verwenden Sie industrielle Ethernet-Kabel, die für das Netzwerkdesign geeignet sind, und trennen Sie Kommunikationskabel von Hochspannungsleitern oder Quellen elektromagnetischer Störungen. Halten Sie ordnungsgemäße Kabelführungspraktiken ein, um Signalstörungen zu reduzieren.

Überprüfen Sie die Installation der RJ45-Stecker, die Kompatibilität der Glasfaser-Schnittstellen und die Netzwerktopologie-Konfiguration vor der Inbetriebnahme. Konfigurieren Sie DLR, CIP Sync und Ethernet-Parameter über genehmigte Rockwell Automation Software-Tools, bevor Sie den Switch mit einem aktiven Steuerungsnetzwerk verbinden.

Stellen Sie sicher, dass die konform beschichtete Hardware während der Installations- und Wartungsverfahren frei von physischen Beschädigungen bleibt.
