Allen-Bradley 1783-HMS16TG4CGR Stratix 5400 verwalteter Ethernet-Switch
$123.00
$320.00
Beschreibung

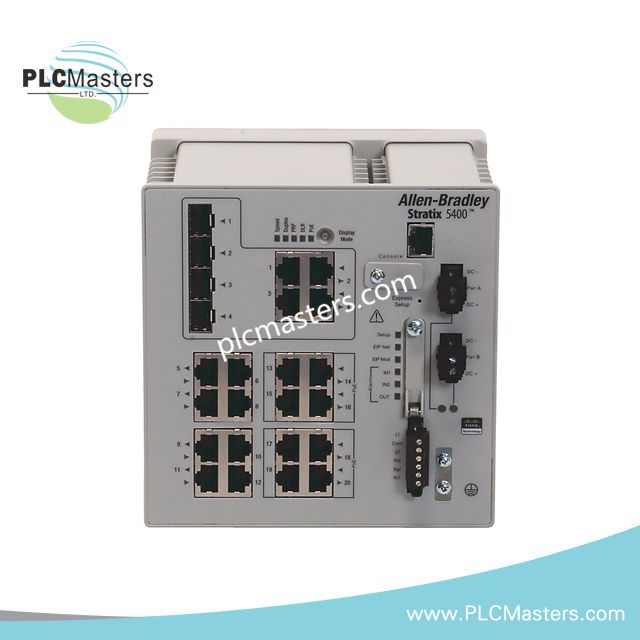

Allen-Bradley 1783-HMS16TG4CGR Stratix 5400 Managed Ethernet Switch
Der Allen-Bradley 1783-HMS16TG4CGR, auch katalogisiert als 1783-HMS16TG4CGR Stratix 5400 Managed Ethernet Switch, fungiert als dedizierte Hardwarekomponente für Layer-3 industrielle Ethernet-Kommunikationssteuerung innerhalb von EtherNet/IP deterministischen Netzwerken.
Suffix-Aufschlüsselung & Modellmatrix
| Modellelement | Spezifikation |
|---|---|
| 1783 | Allen-Bradley industrielle Ethernet-Produktfamilie |
| HMS | Stratix verwaltete Switch-Hardwarekonfiguration |
| 16TG4CGR | 16 Kupfer-Ports und 4 Kombi-Port-Konfiguration |
| Produktfunktion | Verwalteter industrieller Ethernet-Switch |
| Serie | Stratix 5400 |
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1783-HMS16TG4CGR |
| Marke | Allen-Bradley |
| Herkunft | Vereinigte Staaten |
| Gewicht | 4,5 kg |
| Betriebstemperatur | -40 bis +70 °C |
| Leistungsaufnahme | 40 W Verlustleistung |
| Produkttyp | Verwalteter Ethernet-Switch |
| Produktlinie | Stratix 5400 Managed Switches |
| Gesamtanzahl Ports | 20 |
| Kupfer-Ports | 16 x RJ45 10/100/1000 Mbps |
| Kombi-Ports | 4 x 10/100/1000 Mbps Kombi-Ports |
| Montagemethode | DIN-Schiene |
| Layer-Funktion | Layer-3-Switching |
| Stromversorgung | 12 bis 54 VDC, maximal 4,3 A |
| Alarmrelais-Bewertung | 1 A bei 30 VDC oder 0,5 A bei 48 VDC |
| Lagertemperatur | -40 bis +85 °C |
Integration in EtherNet/IP deterministische Netzwerke
Der 1783-HMS16TG4CGR unterstützt industrielle Steuerungsarchitekturen, die eine verwaltete Ethernet-Kommunikation über Stratix 5400 Layer-3-Switching-Funktionen erfordern. Der Switch bietet Port-Level-Management, Netzwerksegmentierung und Routing-Fähigkeiten für EtherNet/IP deterministische Netzwerke.
Die Hardwarekonfiguration unterstützt die Skalierung der I/O-Dichte durch 16 Kupfer-Gigabit-Ethernet-Ports und 4 Kombi-Ports. Die Netzwerk-Firmware-Kompatibilität, Switching-Funktionen und Konfigurationsfunktionen werden gemäß den Anforderungen der Stratix 5400 Plattform verwaltet.
Häufig gestellte Fragen
F: Wie viele Ethernet-Schnittstellen sind am 1783-HMS16TG4CGR verfügbar?
A: Der Switch bietet insgesamt 20 Ethernet-Ports, darunter 16 Kupfer-RJ45-Ports und 4 Kombi-Ports.
F: Welcher Spannungsbereich wird für den Betrieb benötigt?
A: Das Modul akzeptiert eine 12 bis 54 VDC Stromversorgung mit einer maximalen Stromstärke von 4,3 A.
F: Kann der Switch in industriellen Steuerungsschränken installiert werden?
A: Der Switch unterstützt die DIN-Schienenmontage zur Installation in industriellen Steuergehäusen.
Richtlinien für die Feldinstallation
Installieren Sie den 1783-HMS16TG4CGR auf einem geeigneten DIN-Schienen-Montagesystem mit ausreichendem Gehäuseschutz. Verbinden Sie Ethernet-Kabel unter Verwendung industrieller Verdrahtungspraktiken und halten Sie eine Trennung zwischen Kommunikationskabeln und Hochspannungskabeln ein.
Überprüfen Sie die Gleichstrompolarität, bevor Sie das Gerät einschalten. Schließen Sie die Alarmrelaisverdrahtung gemäß den angegebenen elektrischen Nennwerten und den Anlagensteuerungsstandards an.
Erdung des Gehäuses und der Kabelabschirmungen gemäß den Standorterdungsverfahren. Bestätigen Sie während der Inbetriebnahme den Port-Link-Status, die Switch-Konfigurationsparameter und den EtherNet/IP-Kommunikationsbetrieb.
