Allen-Bradley 1783-MX08F Stratix 8000 Glasfaser-Ethernet-Switch
$123.00
$320.00
Beschreibung

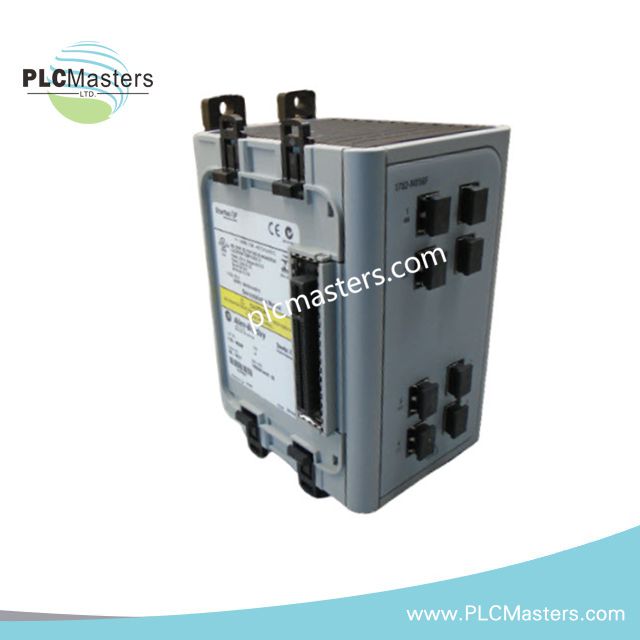

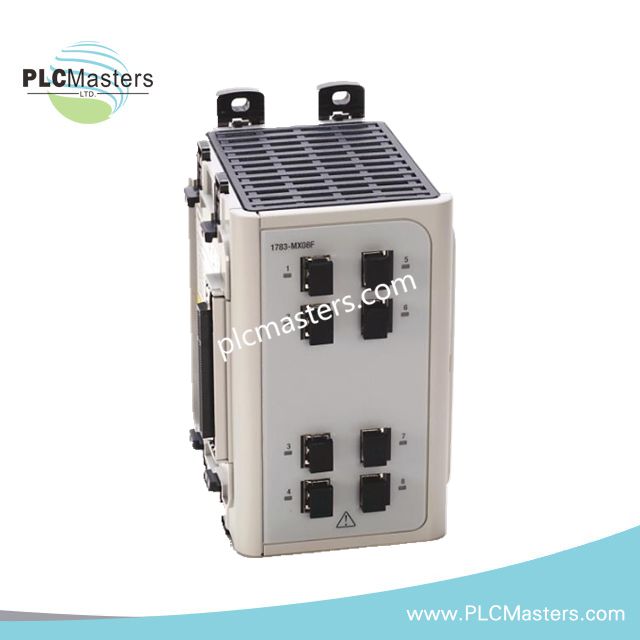

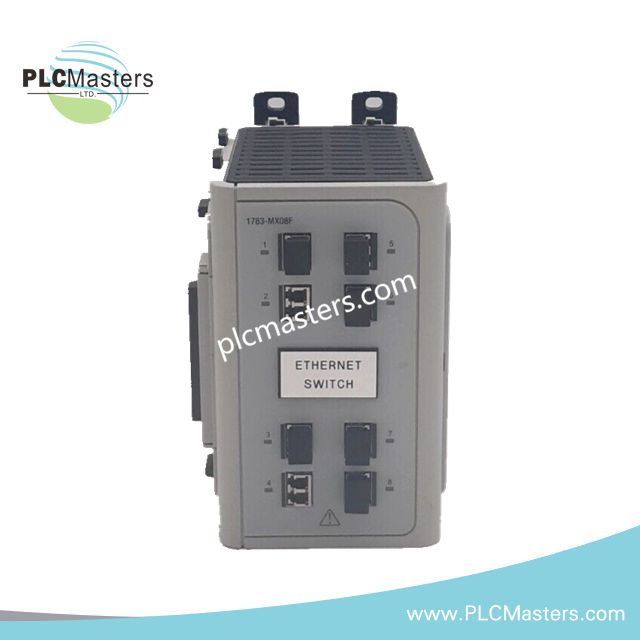

Allen-Bradley 1783-MX08F Stratix 8000 Glasfaser-Ethernet-Switch
Das Allen-Bradley 1783-MX08F, auch katalogisiert als 1783-MX08F Glasfaser-Ethernet-Switch, fungiert als dedizierte Hardwarekomponente für 100BASE-F Glasfaser-Kommunikationserweiterung innerhalb von Stratix verwalteten Ethernet-Netzwerken.
Suffix-Aufschlüsselung & Modellmatrix
| Modellelement | Spezifikation |
|---|---|
| 1783 | Allen-Bradley industrielle Ethernet-Produktfamilie |
| MX08F | Erweiterung der Switch-Konfiguration mit 8 Glasfaser-Ports |
| Produktfunktion | Glasfaser-Ethernet-Erweiterungsmodul |
| Produktlinie | Stratix 8000 verwaltete Switches |
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1783-MX08F |
| Marke | Allen-Bradley |
| Herkunft | Vereinigte Staaten |
| Gewicht | 6,72 lbs |
| Abmessungen | 112 mm x 97 mm x 147 mm |
| Stromverbrauch | 10,1 W |
| Produkttyp | Glasfaser-Ethernet-Switches |
| Produktlinie | Stratix 8000 verwaltete Switches |
| Anzahl der Ports | 8 Ports |
| Glasfaser-Schnittstelle | 100BASE-F Glasfaser-Ethernet |
| Datenrate | 100 Mbps |
| Duplex-Modus | Vollduplex |
| Stromversorgung | 24/48 VDC |
| Einschaltstrom | 2 A |
| Speichertyp | CompactFlash |
| Gehäusetyp | Offener Typ |
| Modulfunktion | Erweiterungsmodul |
Profinet / EtherNet/IP Integration in deterministische Netzwerke
Das 1783-MX08F bietet Glasfaser-Ethernet-Erweiterung für Stratix 8000 verwaltete Switch-Systeme. Das Modul unterstützt 100BASE-F Ethernet-Kommunikation über acht Glasfaser-Schnittstellen und ermöglicht die Netzwerkerweiterung, wo Kupfer-Ethernet-Kabel nicht geeignet sind.
Die Stratix 8000 Plattform unterstützt industrielle Ethernet-Architekturen, die Firmware-Flash-Kompatibilität und verwaltete Netzwerkkonfiguration erfordern. Die Glasfaser-Kommunikationsschnittstelle bietet physikalische Medienkonvertierung für EtherNet/IP deterministische Netzwerke und erfüllt dabei die Anforderungen an industrielle Netzwerksegmentierung.
Häufig gestellte Fragen
F: Welche Art von Ethernet-Medium wird vom 1783-MX08F unterstützt?
A: Das Modul unterstützt 100BASE-F Glasfaser-Ethernet-Kommunikation mit Vollduplex-Betrieb.
F: Wie viele Kommunikationsports stellt das Modul bereit?
A: Das 1783-MX08F bietet acht Glasfaser-Ethernet-Ports.
F: Welcher Spannungsbereich wird für den Betrieb benötigt?
A: Das Modul wird mit einer 24/48 VDC-Stromversorgung betrieben.
Richtlinien für die Feldinstallation
Installieren Sie das 1783-MX08F gemäß den Installationsanweisungen für Stratix 8000 Erweiterungsmodule. Stellen Sie vor dem Einschalten sicher, dass die mechanische Verbindung mit der Basisschalterbaugruppe hergestellt ist.
Verwenden Sie zugelassene Glasfaserkabel und überprüfen Sie vor der Installation die Sauberkeit der Stecker. Achten Sie auf den richtigen Biegeradius der Glasfaser und schützen Sie die optischen Verbindungen vor Verschmutzung oder mechanischer Belastung.
Schließen Sie die DC-Stromversorgung mit korrekter Polarität an und überprüfen Sie die Erdung gemäß den industriellen elektrischen Standards. Verlegen Sie Glasfaser- und Stromkabel getrennt, wenn dies durch die örtlichen Vorschriften erforderlich ist.
Nach der Installation überprüfen Sie den Status der Glasfaserverbindung, die Kommunikationsparameter und die Switch-Konfiguration über die angeschlossene Verwaltungsoberfläche.
