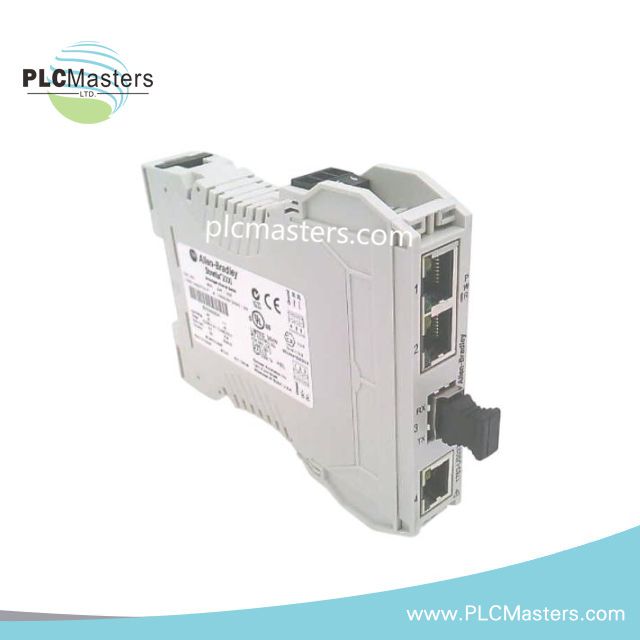

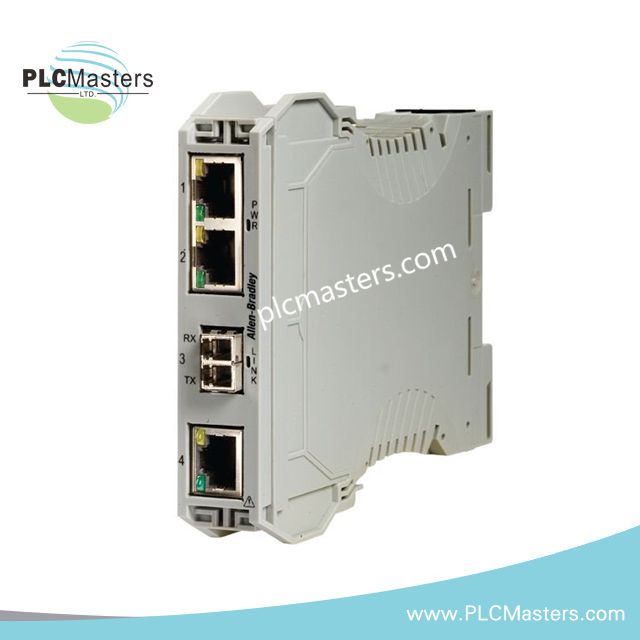

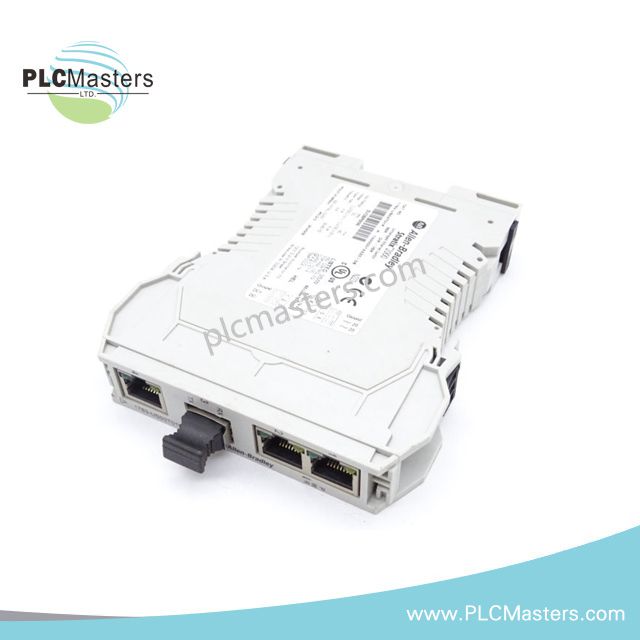

Allen-Bradley 1783-US03T01F Stratix 2000 Industrieller unmanaged Ethernet-Switch
$123.00
$320.00
Beschreibung
Allen-Bradley 1783-US03T01F Stratix 2000 Industrieller Unmanaged Ethernet Switch
Der Allen-Bradley 1783-US03T01F, auch katalogisiert als 1783-US03T01F Industrieller Unmanaged Ethernet Switch, fungiert als dedizierte Hardwarekomponente zur Verteilung von Ethernet-Signalen innerhalb der Stratix 2000 Netzwerkplattformen. Er bietet direkte physische Ethernet-Konnektivität über 3 Kupferports und 1 Glasfaserport mit Unterstützung für AC/DC-Stromeingang.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1783-US03T01F |
| Marke | Allen-Bradley |
| Herkunft | USA |
| Gewicht | 1 lbs |
| Betriebstemperatur | 0 bis 60 °C (32 bis 140 °F) |
| Leistungsaufnahme | 4 W typisch / 6 VA |
| Produkttyp | Industrieller Unmanaged Ethernet Switch |
| Serie | Stratix 2000 |
| Ethernet-Ports | 3 Kupferports, 1 Glasfaserport |
| Ethernet-Datenrate | 100 Mbps |
| Versorgungsspannung | 20 VAC / 24 VDC |
| DC-Betriebsspannungsbereich | 10 bis 35 VDC |
| AC-Betriebsspannungsbereich | 10 bis 24 VAC |
| Frequenz | 50/60 Hz |
| Isolationsspannung | 30 V |
| Einschaltstrom | 2,2 A |
| Glasfaser-Link-Budget | 62,5/125 |
| Montageart | Industrielle Gehäusemontage |
| Konformitätsstandards | UL, CE, C-Tick, C/Us |
EtherNet/IP Netzwerk- und industrielle Kommunikationsmerkmale
Der 1783-US03T01F bietet unmanaged Ethernet-Switching-Funktionen für industrielle Kommunikationssegmente, die eine feste Portzuweisung und Datenweiterleitung auf physikalischer Ebene erfordern. Das Gerät unterstützt deterministische Ethernet-Signalübertragung über Kupfer- und Glasfaserschnittstellen ohne Netzwerkkonfigurationsmanagement.
Die Stratix 2000 Architektur verwendet standardmäßige Ethernet-Weiterleitungsmechanismen mit einer Kommunikationsgeschwindigkeit von 100 Mbps. Die Glasfaser-Schnittstelle ermöglicht die optische Medienkonvertierung für erweiterte Kabelführung und elektrische Störtrennung zwischen Netzwerksegmenten.
Häufig gestellte Fragen
F: Welche Ethernet-Schnittstellen sind am 1783-US03T01F verfügbar?
A: Der Switch bietet drei Kupfer-Ethernet-Ports und einen Glasfaser-Ethernet-Port mit einer Datenrate von 100 Mbps.
F: Welche Stromeingangsarten werden vom 1783-US03T01F unterstützt?
A: Das Gerät akzeptiert AC- und DC-Stromeingänge, einschließlich 20 VAC Nenn-AC-Versorgung und 24 VDC Nenn-DC-Versorgungs-Konfigurationen.
F: Unterstützt der 1783-US03T01F Funktionen zur Konfiguration eines managed Switches?
A: Nein. Der 1783-US03T01F ist ein unmanaged Ethernet Switch und bietet keine softwarebasierten Netzwerkmanagement-Funktionen.
Richtlinien für die Feldinstallation
Installieren Sie den 1783-US03T01F in einem Industriegehäuse mit ausreichendem mechanischem Schutz und Umweltschutz gemäß den Anwendungsanforderungen.
Verwenden Sie abgeschirmte Ethernet-Kabel, wenn dies durch die Installationsumgebung erforderlich ist. Halten Sie eine Trennung zwischen Ethernet-Kommunikationsverkabelung und Hochspannungs- oder Hochstrom-Leitungen ein, um elektromagnetische Störungen zu reduzieren.
Überprüfen Sie vor dem Einschalten des Geräts, dass die Polarität und der Spannungsbereich der AC/DC-Versorgungsverkabelung den Modulspezifikationen entsprechen. Stellen Sie sicher, dass Glasfaseranschlüsse während der Installation sauber bleiben und vor Verunreinigungen geschützt sind.
Gewährleisten Sie ordnungsgemäße Erdungspraktiken für das Gehäuse und das Kabelabschirmsystem gemäß den industriellen elektrischen Installationsstandards.
Zeig mehr
Mindestbestellmenge (MOQ)
Wir begrüßen Großbestellungen und haben eine Mindestbestellmenge von nur einer Einheit.
Zertifikate und Dokumentation
Auf Anfrage können wir alle notwendigen Dokumente bereitstellen, einschließlich Ursprungs-/Konformitätszertifikate und andere erforderliche Exportdokumente.
Lieferzeit
Für vorrätige Artikel streben wir eine Lieferung innerhalb von 1-3 Tagen nach Zahlungseingang an. Artikel mit angegebenen Lieferzeiten werden gemäß dem angegebenen Zeitplan geliefert.
Zahlungsmethoden
Wir akzeptieren 100% T/T (Telegraphische Überweisung) Zahlung vor dem Versand. Für Artikel mit Lieferzeiten ist eine Anzahlung von 30% im Voraus erforderlich, der verbleibende Rest von 70% ist vor dem Versand fällig. Für RMB-Überweisungen kontaktieren Sie uns bitte, wenn Sie einen Agenten in China haben.
Garantie
Wir bieten eine standardmäßige einjährige Garantie auf alle neuen und originalen Artikel. Wenn Sie eine erweiterte Garantie benötigen, kontaktieren Sie uns bitte für weitere Kostendetails.
Rückerstattungs- und Rückgaberecht
Ihre Zufriedenheit ist uns wichtig. Wenn Sie einen Artikel zurückgeben müssen, muss dies innerhalb von 30 Tagen nach dem Bestelldatum erfolgen. Das Produkt muss unbenutzt, ungeöffnet und in der Originalverpackung mit allen Zubehörteilen sein. Rückerstattungen werden innerhalb von 5-7 Werktagen nach Erhalt des zurückgesandten Artikels bearbeitet. Bitte beachten Sie, dass Versand- und damit verbundene Gebühren nicht erstattungsfähig sind.
