Allen-Bradley 1783-US4T1H Stratix 2000 Unmanaged Ethernet-Switch
$123.00
$320.00
Beschreibung

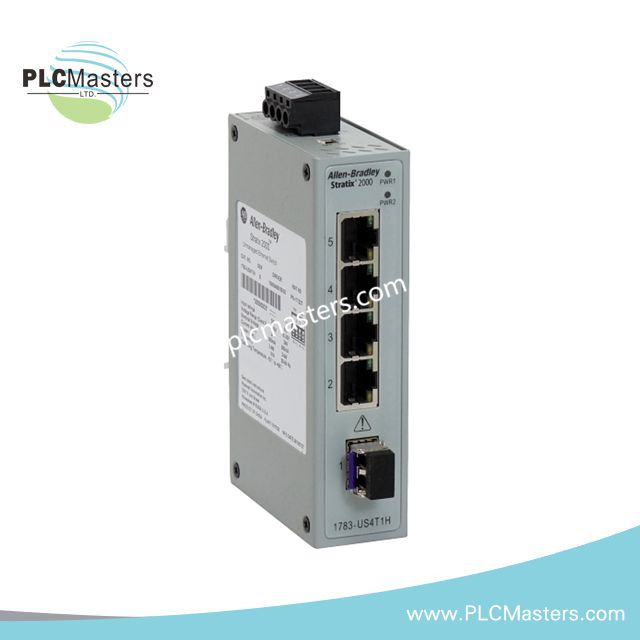

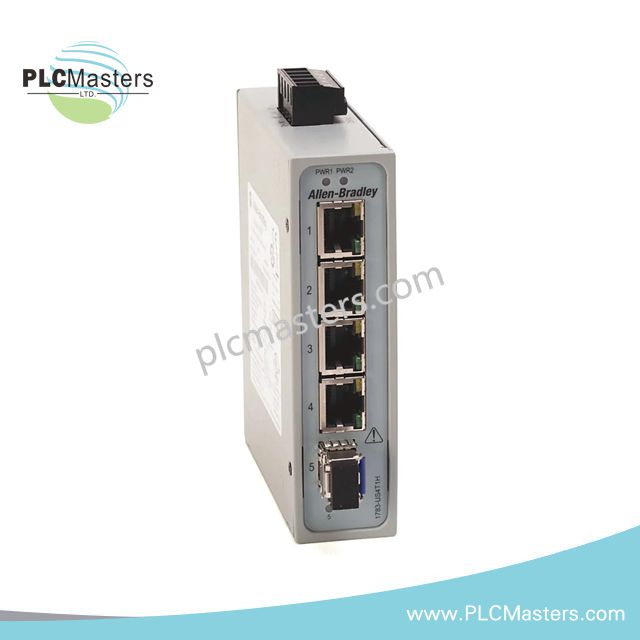

Allen-Bradley 1783-US4T1H Stratix 2000 Unmanaged Ethernet Switch
Der Allen-Bradley 1783-US4T1H, auch als 1783-US4T1H Unmanaged Ethernet Switch katalogisiert, fungiert als dedizierte Hardwarekomponente für grundlegendes Layer-2-Ethernet-Signal-Switching innerhalb der Stratix 2000 Industrie-Netzwerkplattformen. Er bietet vier 10/100 Mbps Kupferports und einen vorinstallierten 100 Mbps Singlemode-Faser-SFP-Port für DIN-Schienenmontage in Schaltschrankinstallationen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1783-US4T1H |
| Marke | Allen-Bradley |
| Herkunft | Vereinigte Staaten |
| Gewicht | 1,02 kg |
| Abmessungen | 134 x 79,6 x 114,4 mm |
| Betriebstemperatur | -40 bis +70 °C |
| Stromverbrauch | 24 VDC Stromversorgungseingang |
| Produkttyp | Unmanaged Ethernet Switch |
| Serie | Stratix 2000 |
| Netzwerkschicht | Layer-2-Ethernet-Switching |
| Kupferports | 4 x 10/100 Mbps RJ45-Ports |
| Faserport | 1 x 100 Mbps Singlemode LC SFP-Port, vorinstalliert |
| Montageart | DIN-Schienenmontage |
| Schutzart | IP20 |
| Lagerungstemperatur | -40 bis +85 °C |
| Konfigurationsmethode | Unmanaged, Plug-and-Play-Betrieb |
| Zertifizierungen | CE, c-UL-us, CCC, RCM |
| Konformität | RoHS |
Charakteristika des industriellen Ethernet-Netzwerks
Der 1783-US4T1H verwendet die unmanaged Switching-Architektur der Stratix 2000 Serie für direktes Ethernet-Paket-Forwarding ohne Netzwerk-Konfigurationsfunktionen. Der Switch unterstützt deterministische industrielle Ethernet-Verbindungen durch festgelegte Port-Hardware und bietet gemischte Kupfer- und Singlemode-Faser-Schnittstellen.
Die Ethernet-Kommunikation erfolgt über standardmäßige 10/100 Mbps Fast Ethernet physikalische Schnittstellen. Der vorinstallierte Singlemode-Faser-SFP-Port ermöglicht optische Kommunikation für erweiterte Kabelverlegungen, bei denen Kupfer-Ethernet-Verbindungen ungeeignet sind.
Das Gerät ist für die DIN-Schienenmontage in Schalttafeln vorgesehen und integriert sich in industrielle Automatisierungsausrüstung, einschließlich SPS-Steuerungen, HMIs und Ethernet-fähigen Feldgeräten. Es bietet keine VLAN-Konfiguration, Quality of Service (QoS), Routing- oder verwaltete Netzwerkdiagnosefunktionen.
Häufig gestellte Fragen
F: Unterstützt der 1783-US4T1H verwaltete Ethernet-Funktionen wie VLAN oder QoS?
A: Nein. Der 1783-US4T1H ist ein unmanaged Ethernet Switch und bietet keine VLAN-, QoS-, Routing- oder konfigurierbaren Netzwerkmanagement-Funktionen.
F: Welche Faser-Schnittstelle ist auf diesem Switch installiert?
A: Der Switch verfügt über einen vorinstallierten 100 Mbps Singlemode-Faser-SFP-Port mit LC-Optikschnittstelle. Multimode-Faserbetrieb wird nicht unterstützt.
F: Welche Montageart ist für die Installation erforderlich?
A: Das Gerät ist für die DIN-Schienenmontage in industriellen Steuergehäusen ausgelegt und erhält 24 VDC Strom über die vorgesehenen Anschlussklemmen.
Feldinstallationsrichtlinien
Installieren Sie den 1783-US4T1H auf einer ordnungsgemäß gesicherten DIN-Schiene innerhalb eines Schaltschrankes mit ausreichendem Freiraum für Kabelzugang und Wärmeabfuhr. Verbinden Sie Ethernet-Kabel gemäß den industriellen Netzwerkverkabelungspraktiken und trennen Sie Kommunikationskabel von Hochspannungsstromleitern und Hochstrom-Schaltkreisen.
Verwenden Sie abgeschirmte Ethernet-Kabel, wo es die industrielle Umgebung erfordert, und schließen Sie Kabelabschirmungen entsprechend dem Erdungskonzept des Steuerungssystems an. Verlegen Sie das Singlemode-Faserkabel mit geeigneter Biegeradiuskontrolle und schützen Sie die optischen Steckverbinder während der Installation vor Verschmutzung.
Überprüfen Sie die Polarität der 24 VDC Stromversorgung vor dem Einschalten des Switches. Bestätigen Sie nach der Installation den Verbindungsstatus der Kupferports und den optischen Verbindungsstatus der Faser mit den angeschlossenen Netzwerkgeräten.
