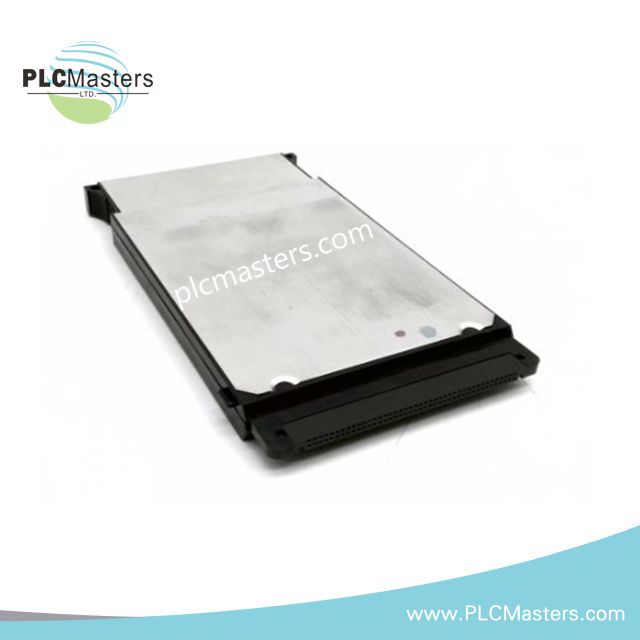

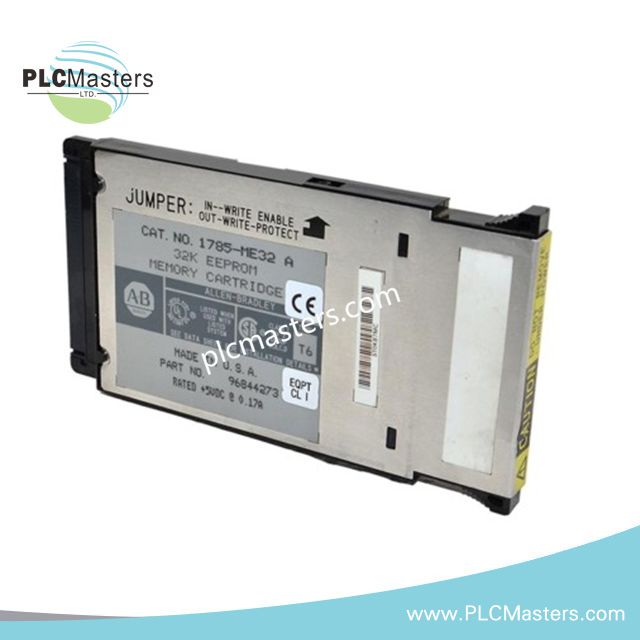

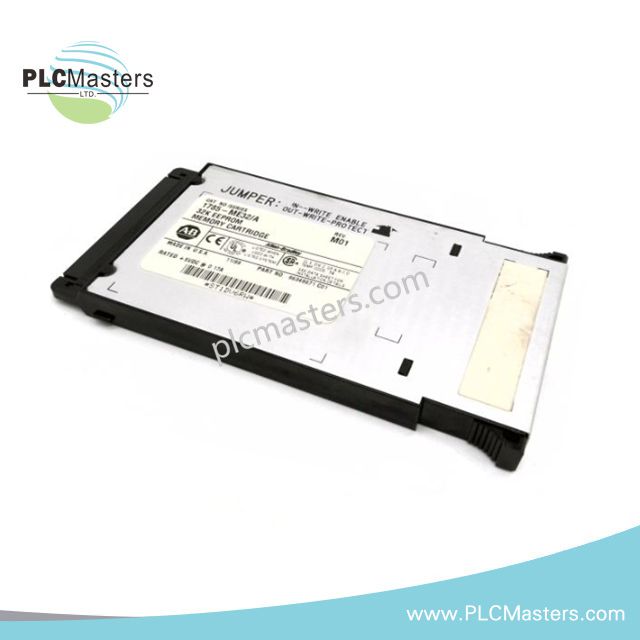

Allen-Bradley 1785-ME32 PLC-5 Speichererweiterungsmodul

Allen-Bradley 1785-ME32 PLC-5 Speicher-Modul

Konfiguriert für nichtflüchtige Programmsicherung und Speichererhaltung in der PLC-5 Systemarchitektur, bietet das Allen-Bradley 1785-ME32 (1785-ME32 EEPROM-Speichergerät) direkte physikalische/elektrische Ausführung. Das Modul wird direkt an die Standard-PLC-5 Prozessor-Rückwandsteckplätze angeschlossen, um Programm-Anweisungen und Datentabellen zu speichern, ohne dass eine kontinuierliche Batteriewartung erforderlich ist. Mit einer Onboard-Kapazität von 32K Wörtern gewährleistet die Komponente die Ausführungsintegrität über Stromzyklen hinweg durch elektrische Lösch- und Umschreibzyklen, die direkt im Host-Prozessorslot ausgeführt werden.

Hardware-Spezifikationen

Rückwand-Bus-Schnittstelle und Firmware-Kompatibilität

Das 1785-ME32 Speicher-Modul bezieht den Betriebsstrom direkt von der internen 5 VDC Stromschiene des Host-Prozessors über dedizierte Sockelkontaktpunkte. Während der Rückwand-Bus-Kommunikationszyklen hält der nichtflüchtige Speichercontroller deterministische Lese-/Schreibzeiten ein, die mit dem Prozessor-Befehlszyklustakt synchronisiert sind. Die Firmware-Flash-Kompatibilität über Standard-PLC-5 Prozessorvarianten gewährleistet die Validierung des nichtflüchtigen Datenabbilds während der CPU-Startprozeduren. Die EEPROM-Architektur verhindert Speicherbeschädigungen der Leiterlogik, die durch anhaltende Spannungseinbrüche auf der Rückwand oder Batterieversagen im RAM verursacht werden.

Häufig gestellte Fragen

F: Kann das 1785-ME32 Speicher-Modul installiert oder entfernt werden, während der PLC-5 Prozessor eingeschaltet ist?

A: Nein. Das Installieren oder Entfernen des Speichermoduls bei eingeschaltetem Rack oder Prozessor verursacht elektrische Lichtbogen-Schäden an den Steckerkontakten und kann das nichtflüchtige Speicherarray beschädigen. Entfernen Sie immer die 120/230 VAC oder 24 VDC Hauptstromversorgung vom Chassis-Netzteil, bevor Sie das Modul einsetzen oder herausnehmen.

F: Wie nutzt der Prozessor den 32K Wort Speicher während des Laufzeitbetriebs?

A: Der Prozessor liest das Programmabbild beim Systemstart aus dem EEPROM in den aktiven SRAM, wenn dies über Prozessor-DIP-Schalter oder Programmier-Software konfiguriert ist. Während des Laufzeitbetriebs erfolgt die Leiterlogik-Ausführung aus dem schnellen SRAM, während das 1785-ME32 als persistentes Offline-Backup-Abbild dient.

F: Wie wirkt sich die Strombelastung auf der Rückwand aus, wenn dieses Modul an eine PLC-5 CPU angeschlossen wird?

A: Das Modul verursacht eine kontinuierliche Last von 0,17 A bei 5 VDC auf dem internen Stromkreis des Prozessors. Diese Last muss als Teil des gesamten 5 VDC Strombudgets des 1771 Chassis-Netzteils berücksichtigt werden.

Feldinstallationsrichtlinien

1. Schalten Sie alle Stromquellen ab, die mit dem 1771 I/O Chassis und dem Host-PLC-5 Prozessor verbunden sind, bevor Sie interne Modulsockel berühren.
2. Tragen Sie ein ESD-Erdungsarmband, das mit dem Erdungspunkt des Industriegehäuses verbunden ist, um statische Entladungen an den freiliegenden Pins der EEPROM-Platine zu vermeiden.
3. Lokalisieren Sie den vorgesehenen Speichersockel an der Vorder- oder Seitenkante des PLC-5 Prozessormoduls.
4. Richten Sie die Kunststoff-Nutführungen des 1785-ME32 mit den physischen Führungsnasen im CPU-Speichersockel aus.
5. Üben Sie gleichmäßigen, festen Daumendruck aus, bis der Stecker bündig in die Verriegelungslaschen des Sockels einrastet.
6. Überprüfen Sie die DIP-Schalter-Konfigurationen am PLC-5 Prozessor, um bei Bedarf das automatische Laden des EEPROM beim Einschalten zu aktivieren.
7. Schalten Sie die Stromversorgung des Chassis wieder ein und vergewissern Sie sich, dass die Status-LEDs des CPU-Prozessors die standardmäßigen Diagnose-Startsequenzen ohne Speicher-Paritätsfehler anzeigen.
