Allen-Bradley 1786-BNC ControlNet Koaxial-Medientap

Allen-Bradley 1786-BNC ControlNet Koaxial-Medientap

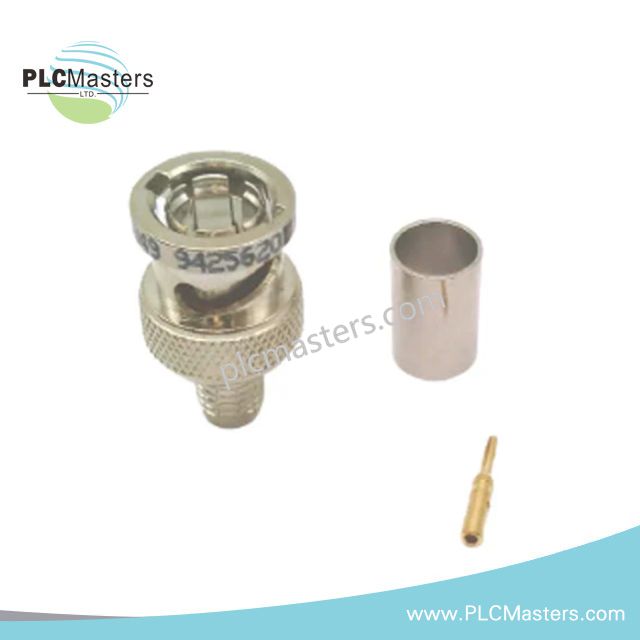

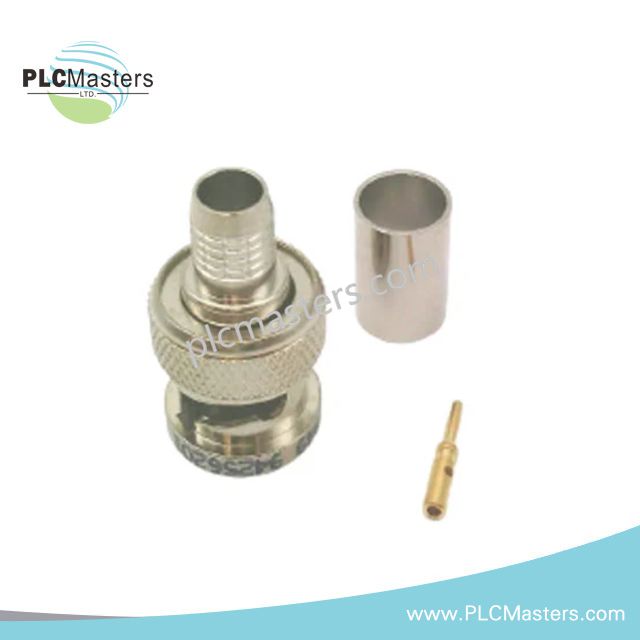

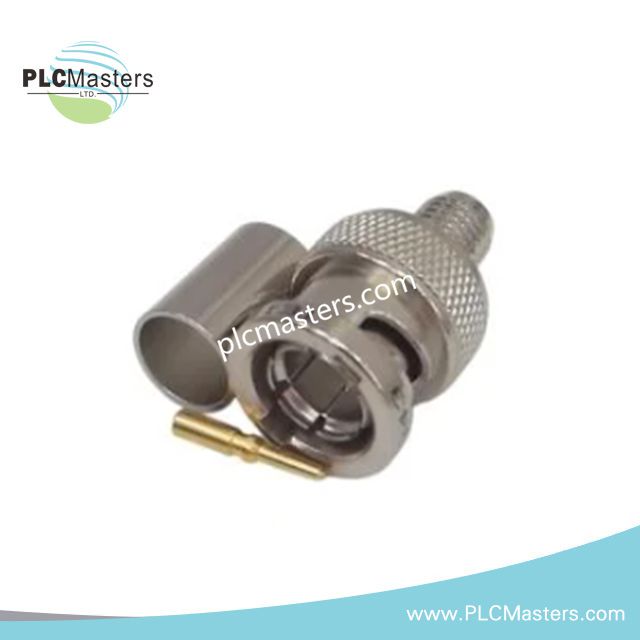

Konfiguriert für die Verbindung der physikalischen Schicht und die Verteilung des Drop-Signals in ControlNet-Netzwerken, bietet der Allen-Bradley 1786-BNC (1786-BNC ControlNet Koaxial-Medientap) eine direkte physikalisch/elektrische Umsetzung.

Hardware-Spezifikationen

ControlNet Koaxiale Determinismus & Netzwerkintegrität

In industriellen ControlNet-Architekturen, die den Allen-Bradley 1786-BNC verwenden, hängt die deterministische Datenübertragung strikt von der Signalqualität der physikalischen Schicht über die RG-6 Koaxial-Trunkleitung ab. Der Medientap führt eine kontrollierte Dämpfung ein, ohne die Trunk-Impedanz zu stören, wenn Knoten verbunden oder getrennt werden. Die Aufrechterhaltung eines deterministischen Netzwerks erfordert die Einhaltung physikalischer Beschränkungen, einschließlich der maximalen Grenze von 48 Knoten pro Segment und der strikten Einhaltung der 75-Ohm-Charakteristik über die gesamte Kabellänge. Unsachgemäße Tap-Verteilung oder fehlende 75-Ohm Abschlusswiderstände (1786-XT) verursachen hochfrequente Signalreflexionen, die die deterministische Signalzeit beeinträchtigen und Rahmenfehler über die Backplane-Bus-Kommunikationsverbindung erzeugen.

Häufig gestellte Fragen

F: Kann ein ControlNet-Knoten vom 1786-BNC Tap getrennt werden, ohne die gesamte Netzwerkkommunikation zu unterbrechen?

A: Ja, das passive interne Design des 1786-BNC ermöglicht das Verbinden und Entfernen von Knoten über die Drop-Leitung, ohne die Kontinuität der Haupt-RG-6 Koaxial-Trunkleitung zu unterbrechen.

F: Was ist der minimale physikalische Abstand zwischen benachbarten 1786-BNC Taps an einem einzelnen Trunk-Segment?

A: Ein Mindestabstand von 1 m muss zwischen benachbarten Taps entlang des RG-6 Trunk-Kabels eingehalten werden, um Impedanzanpassungen und zerstörerische Signalreflexionen zu vermeiden.

F: Ist handelsübliches RG-6 Koaxialkabel mit dem 1786-BNC Medientap kompatibel?

A: Nein, handelsübliches oder TV-RG-6-Kabel ist nicht zulässig. Die physikalische Schicht erfordert quad-geschirmtes, ControlNet-zertifiziertes Koaxialkabel, wie das Allen-Bradley 1786-RG6, um die Ziel-Rauschimmunität und Signalimpedanz zu gewährleisten.

Feldinstallationsrichtlinien

1. Stellen Sie sicher, dass beide physikalischen Enden der RG-6 Koaxial-Trunkleitung vor dem Einschalten der angeschlossenen Knoten mit Standard-75-Ohm-Koaxialabschlusswiderständen (1786-XT) terminiert sind.
2. Halten Sie einen Mindestabstand von 1 m zwischen aufeinanderfolgenden 1786-BNC Taps entlang des Trunk-Segments ein, um Signalreflexionen zu dämpfen.
3. Führen Sie das RG-6 Koaxial-Trunkkabel durch separate Metallrohre oder halten Sie mindestens 200 mm Abstand zu Hochspannungsleitungen und Frequenzumrichter-Motorkabeln, um elektromagnetische Störungen zu reduzieren.
4. Stellen Sie sicher, dass alle BNC Bajonettstecker vollständig verriegelt und verbunden sind, um die IP67-Schutzart zu erreichen. Überprüfen Sie die Verbindungen regelmäßig in Umgebungen mit hoher Luftfeuchtigkeit oder korrosiven Bedingungen.
