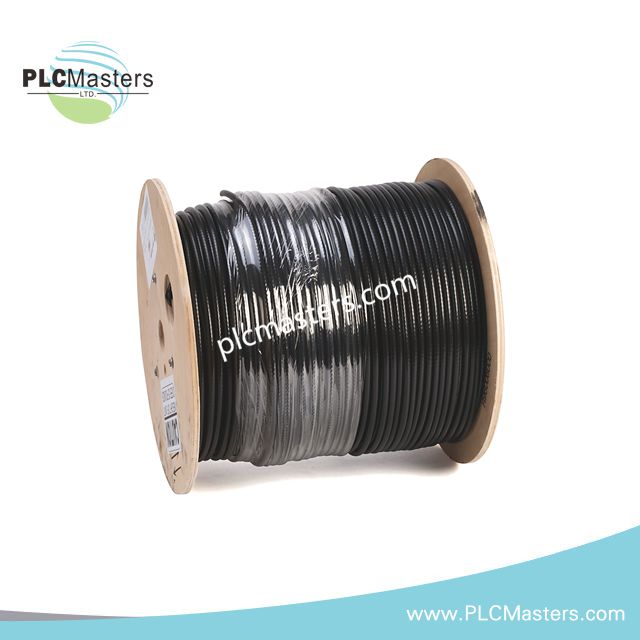

Allen-Bradley 1786-RG6F ControlNet flexibles vierfach geschirmtes Koaxialkabel

Allen-Bradley 1786-RG6F ControlNet Flexible Quad-Shield Koaxialkabel

Das Allen-Bradley 1786-RG6F, auch katalogisiert als das 1786-RG6F ControlNet Flexible Kabel, fungiert als dedizierte Hardwarekomponente für die hochgeschwindigkeitsdeterministische Koaxialsignalübertragung innerhalb von ControlNet-Physikschicht-Kommunikationsnetzwerken.

Hardware-Spezifikationen

Deterministische Netz-Backplane- & Fieldbus-Eigenschaften

Die Kabelbaugruppe gewährleistet eine deterministische Stabilität der physikalischen Netzwerkschicht, indem sie eine gleichmäßige charakteristische Impedanz von 75 Ohm über verlängerte Trunk-Distanzen von bis zu 1000 m ohne Repeater aufrechterhält. Die Quad-Shielding-Architektur mindert hochfrequente elektromagnetische Störungen und Funkfrequenzinterferenzen in rauen Industrieumgebungen. Die optimierte Konstruktion aus dielektrischem Schaum-Polyethylen minimiert Signalabschwächungen, bewahrt die Integrität der Manchester-codierten Signalflanken und reduziert Bitfehlerraten über Multi-Drop ControlNet-Tap-Verbindungen.

Häufig gestellte Fragen

F: Kann das flexible Koaxialkabel 1786-RG6F im selben Segment mit dem Standard-1786-RG6-Trunkkabel gemischt werden?

A: Ja. Das 1786-RG6F weist identische elektrische Impedanz von 75 Ohm und Ausbreitungsgeschwindigkeitsparameter wie das Standard-1786-RG6-Trunkkabel auf, was eine nahtlose Verbindung im selben Netzwerksegment ohne Impedanzanpassungsprobleme oder Signalreflexionen ermöglicht.

F: Was ist die maximal empfohlene Segmentlänge für einen ControlNet-Trunk, der mit 1786-RG6F gebaut ist?

A: Die maximale Gesamtlänge des Segments beträgt 1000 m (3280 ft) bei 5 Mbps, vorausgesetzt, es werden keine Repeater verwendet und die kumulative Dämpfung aller installierten Taps und Steckverbinder bleibt innerhalb des Verlustbudgets der ControlNet-Physikschicht.

F: Welche Vorsichtsmaßnahmen sind bezüglich Abschlusswiderständen bei 1786-RG6F-Leitungen zu beachten?

A: Jedes ungetappte physikalische Ende des Koaxialkabelsegments muss mit einem 75-Ohm-BNC-Abschlusswiderstand terminiert werden, um hochfrequente Signalreflexionen zu verhindern, die die deterministische Kommunikation stören könnten.

Feldinstallationsrichtlinien

• Minimaler Biegeradius: Halten Sie während der Installation einen Biegeradius von mindestens 75 mm ein, um eine Verformung des Schaum-Polyethylen-Dielektrikums und daraus resultierende Impedanzänderungen zu vermeiden.
• Abschirmungs-Erde: Sorgen Sie für eine ordnungsgemäße Erdung des Koaxialschirm-Systems an den dedizierten Netzwerk-Tap-Punkten gemäß den Rockwell Automation ControlNet-Standort-Richtlinien. Vermeiden Sie die Erdung des Kabelschirms an mehreren beliebigen Feldpunkten, um Erdschleifen zu verhindern.
• Steckverbinder-Montage: Verwenden Sie standardmäßige, ControlNet-kompatible BNC-Kompressions- oder Crimp-Steckverbinder, die speziell für RG-6 Quad-Shield Koaxialkabel ausgelegt sind, um ein Quetschen des Zentralleiters oder Reißen der Folienlagen zu vermeiden.
• Kabeltrennung: Verlegen Sie das Kabel in dedizierten, geerdeten Metallrohren oder Kabelpritschen, die mindestens 300 mm von Hochspannungs-Wechselstromleitungen und Ausgangsleitungen von Frequenzumrichtern (VFD) getrennt sind.
