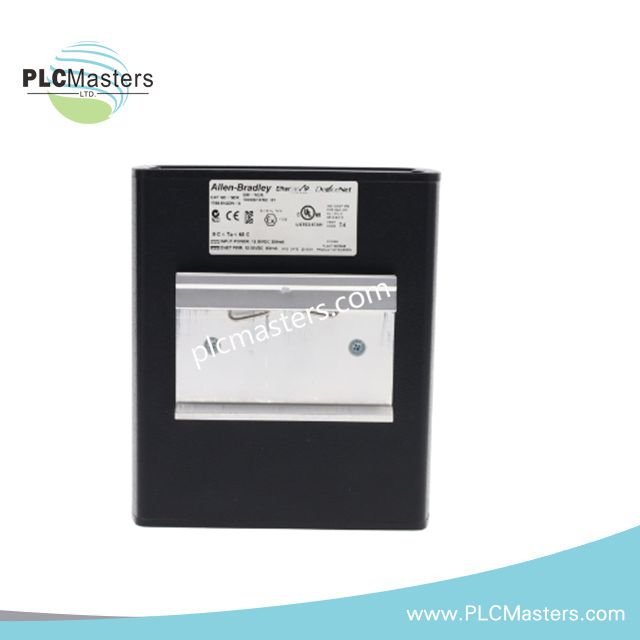

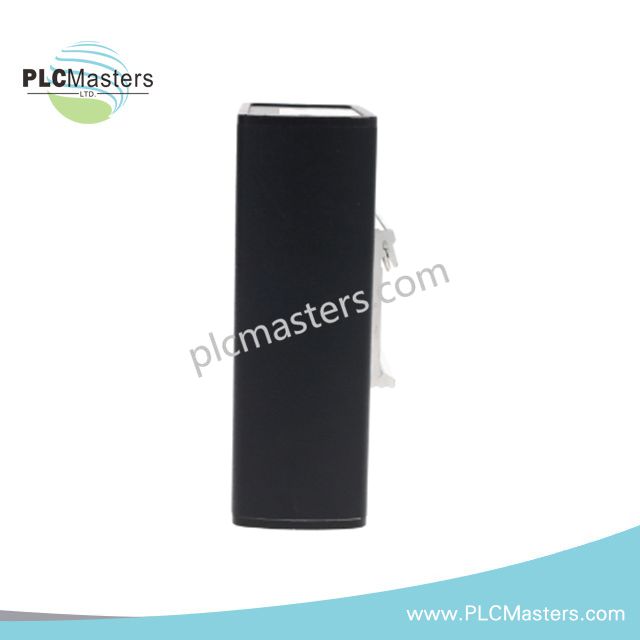

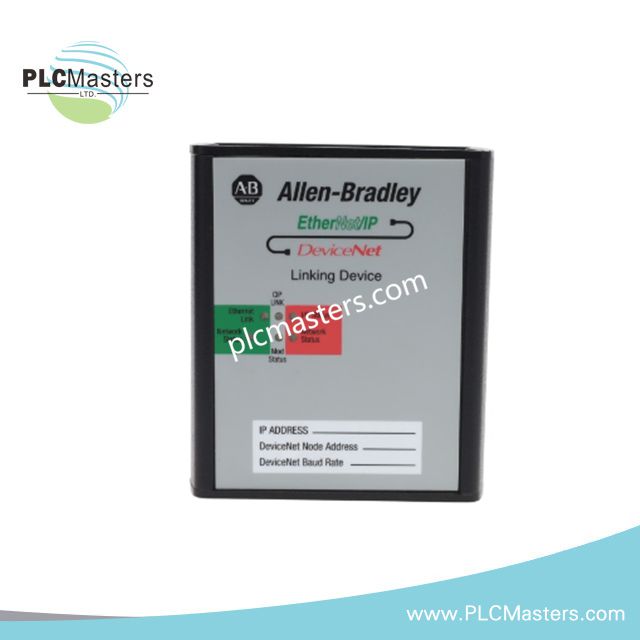

Allen Bradley 1788-EN2DN/A EtherNet/IP-zu-DeviceNet-Verbindungseinheit
$123.00
$320.00
Beschreibung
Allen Bradley 1788-EN2DN/A EtherNet/IP zu DeviceNet Linking Device
Konfiguriert für die EtherNet/IP- und DeviceNet-Netzwerkkonvertierung in industriellen Kommunikationsplattformen, bietet das Allen Bradley 1788-EN2DN/A (1788-EN2DN EtherNet/IP zu DeviceNet Linking Device) eine direkte physikalische/elektrische Umsetzung. Dieses eigenständige Gateway überträgt I/O- und explizite Nachrichten zwischen EtherNet/IP-Steuerungen und DeviceNet-Feldnetzwerken.
Suffix-Aufschlüsselung & Modellmatrix
Die verfügbare Dokumentation identifiziert 1788-EN2DN/A als eine Series A Katalogkonfiguration. Die angegebene Suffix-Information definiert nur die Serienrevision.
| Modell-Suffix | Spezifikation |
|---|---|
| 1788-EN2DN | EtherNet/IP zu DeviceNet Linking Device |
| /A | Series A Revision |
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1788-EN2DN/A |
| Marke | Allen Bradley |
| Produkttyp | EtherNet/IP zu DeviceNet Linking Devices |
| Produktlinie | 1788 Linking Devices |
| Gewicht | 0,95 lbs |
| Betriebstemperatur | 0 °C bis +60 °C |
| Stromverbrauch | 250 mA bei 24 VDC, max. 6,0 W |
| Eingangsspannung | 24 VDC nominal, 19,2–32 VDC Bereich |
| EtherNet/IP Schnittstelle | 1 x RJ45, 10/100 Mbps, Auto-Negotiation, Auto-MDI/MDI-X |
| DeviceNet Schnittstelle | 5-polige offene steckbare Klemme |
| DeviceNet Baudraten | 125 Kbps, 250 Kbps, 500 Kbps |
| DeviceNet Knoten | Bis zu 63 Zielknoten |
| DeviceNet Strombegrenzung | 90 mA max. vom DeviceNet-Netzwerk |
| DeviceNet Stromversorgung | 11–25 VDC über DeviceNet-Kabel |
| Montageart | 35 mm DIN-Schiene |
| Gehäusebewertung | IP20 / Offener Stil |
| Diagnoseanzeigen | Power, Modulstatus, EtherNet/IP Link/Aktivität, DeviceNet Status-LEDs |
| Netzwerkisolation | Elektrische Isolation von EtherNet/IP und DeviceNet |
EtherNet/IP Deterministische Netzwerkintegration
Das 1788-EN2DN/A nutzt die industrielle Kommunikationsarchitektur von Allen Bradley für die Interoperabilität von EtherNet/IP- und DeviceNet-Netzwerken. Das Modul verwaltet implizite I/O-Nachrichten und explizite Nachrichtenfunktionen zwischen Logix-Steuerungen und DeviceNet-Knoten, ohne dass eine lokale DeviceNet-Scannerkarte erforderlich ist.
Das Gerät unterstützt deterministische EtherNet/IP-Netzwerke über eine 10/100 Mbps RJ45-Schnittstelle und ermöglicht die DeviceNet-Knotenkommunikation mit wählbaren Baudraten. Netzwerk-Konfigurationsdaten können über Studio 5000 Logix Designer, RSLogix 5000, RSLinx und Electronic Data Sheet (EDS)-Dateien verwaltet werden.
Die Linking Device-Architektur unterstützt die Skalierung der I/O-Dichte, indem die DeviceNet-Scanner-Funktionalität näher an die Feldgeräte verlagert wird, während die Kommunikation mit EtherNet/IP-Steuerungen erhalten bleibt.
Häufig gestellte Fragen
F: Benötigt das 1788-EN2DN/A eine im PLC-Chassis installierte DeviceNet-Scannerkarte?
A: Nein. Das Linking Device stellt die DeviceNet-Scanner-Funktionalität extern bereit und kommuniziert über die RJ45-Netzwerkschnittstelle mit EtherNet/IP-Steuerungen.
F: Welche DeviceNet-Baudraten werden von diesem Modul unterstützt?
A: Das Gerät unterstützt DeviceNet-Kommunikationsraten von 125 Kbps, 250 Kbps und 500 Kbps mit Auto-Baud-Funktion.
F: Ist das 1788-EN2DN/A für Firmware-Kompatibilitätsupdates geeignet?
A: Die Firmware-Kompatibilität hängt von der installierten Geräteversion und den Rockwell Automation-Konfigurationstools ab. Die verfügbaren technischen Daten spezifizieren keine einzelnen Firmware-Upgrade-Verfahren.
Feldinstallationsrichtlinien
- Installieren Sie das Modul auf einer kompatiblen 35 mm DIN-Schiene innerhalb eines geeigneten Steuergehäuses.
- Überprüfen Sie die Polarität der 24 VDC-Stromversorgung, bevor Sie die Modul-Stromanschlüsse verbinden.
- Führen Sie EtherNet/IP-Kabel getrennt von Hochspannungsleitern und Quellen mit hohem Störpegel.
- Halten Sie die Abschirmung von DeviceNet-Stamm- und Abzweigkabeln gemäß dem Netzwerk-Installationsstandard ein.
- Bestätigen Sie den RJ45-Verbindungsstatus und die DeviceNet-Klemmenverdrahtung, bevor Sie die Stromversorgung einschalten.
- Verwenden Sie EDS-Dateien, die der installierten Modulrevision entsprechen, während der Netzwerkkonfiguration.
- Überprüfen Sie die Knotenzuordnung und Baudrateinstellungen vor der Inbetriebnahme der DeviceNet-Kommunikation.
