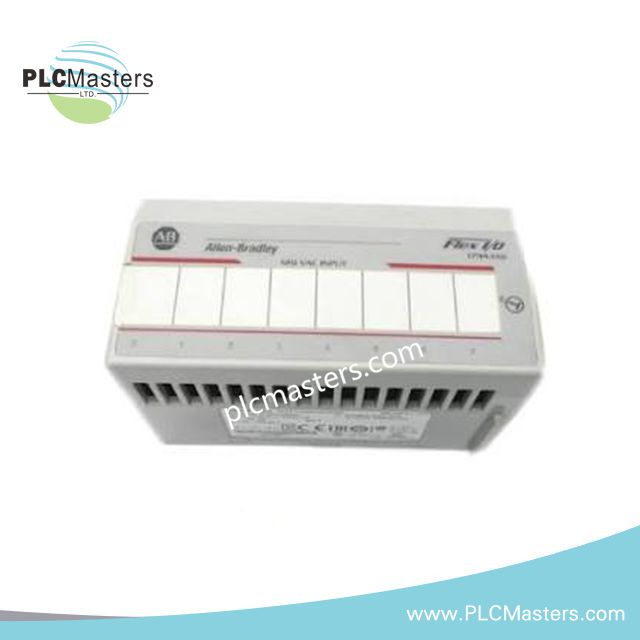

Allen-Bradley 1794-IA8 FLEX I/O Digitales Eingangsmodul

Allen-Bradley 1794-IA8 FLEX I/O Digitales Eingangsmodul

Das Allen-Bradley 1794-IA8, auch als 1794-IA8 Digitales Eingangsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente zur Erfassung von 120 V AC-Feldsignalen innerhalb des Allen-Bradley FLEX I/O Systemnetzwerks. Das Modul bietet acht AC-Eingangskanäle mit optischer Trennung zwischen Feldverdrahtung und Backplane-Logik für die PLC-Datenverarbeitung.

Hardware-Spezifikationen

Profinet / EtherNet-IP Deterministisches Netzwerk und FLEX I/O Bus-Integration

Das 1794-IA8 arbeitet als FLEX I/O Feldschnittstellenmodul unter Verwendung der Terminalbasis- und Adapterarchitektur der FLEX I/O Plattform. Das Modul tauscht Kanalstatusinformationen über die lokale FlexBus-Verbindung aus, mit einem spezifizierten Backplane-Strombedarf von 30 mA bei 5 V DC. Die Skalierbarkeit der I/O-Dichte ermöglicht die Installation mehrerer diskreter Eingangs-Module innerhalb einer verteilten Steuerungsrack-Konfiguration.

Das Modul unterstützt Removal and Insertion Under Power (RIUP), wodurch der Austausch des Modulgehäuses bei gleichzeitigem Erhalt der Feldverdrahtungsverbindungen an der Terminalbasis möglich ist. Die optische Trennung isoliert AC-Feldsignale von der internen Bus-Elektronik, um elektrische Kopplungen zwischen externen Geräten und Steuerungskommunikationswegen zu begrenzen.

Häufig gestellte Fragen

F: Kann das 1794-IA8 ersetzt werden, während das FLEX I/O System unter Spannung steht?
A: Das Modul unterstützt Removal and Insertion Under Power (RIUP). Die Feldverdrahtung bleibt während des Modulaustauschs über die Terminalbasis verbunden.

F: Welche Art von Eingangssignalen verarbeitet das 1794-IA8?
A: Das Modul akzeptiert acht 120 V AC diskrete Eingangssignale von Feldgeräten wie Schaltern und Kontaktgeräten.

F: Wie wird die elektrische Trennung zwischen Feldeingängen und dem Steuerungssystembus gewährleistet?
A: Das Modul verwendet Optokoppler-Isolation zwischen Eingangsschaltungen und Backplane-Logik, mit einer Isolation, die bei 1250 V AC für 60 Sekunden getestet wurde.

Feldinstallationsrichtlinien

Installieren Sie das 1794-IA8 auf einer kompatiblen FLEX I/O Terminalbasis gemäß den Anforderungen der Systemhardwarekonfiguration. Vergewissern Sie sich, dass die Feldspannung den Eingangsbereich des Moduls vor der Verbindung entspricht.

Halten Sie eine Trennung zwischen AC-Feldverdrahtung und niederpegeliger Kommunikations- oder Signalverdrahtung ein, um elektrische Störungen zu reduzieren. Verbinden Sie Kabelabschirmungen entsprechend der örtlichen Erdungspraxis und vermeiden Sie die Verlegung von Eingangskabeln in der Nähe von Hochstrom-Schaltleitern.

Stellen Sie sicher, dass die Terminalbasis sicher montiert ist und die Feldleiter ordnungsgemäß terminiert sind, bevor Sie die Systemspannung einschalten. Bestätigen Sie während der Inbetriebnahme, dass die LED-Kanalanzeigen den erwarteten Zuständen der Feldgeräte entsprechen.
