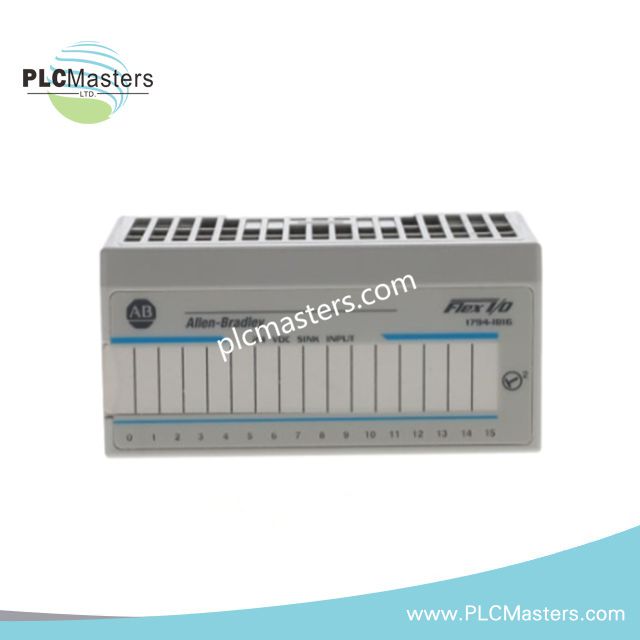

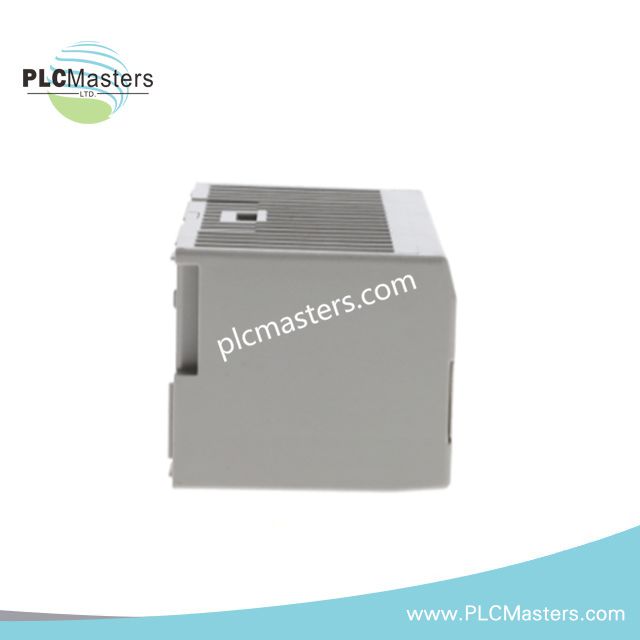

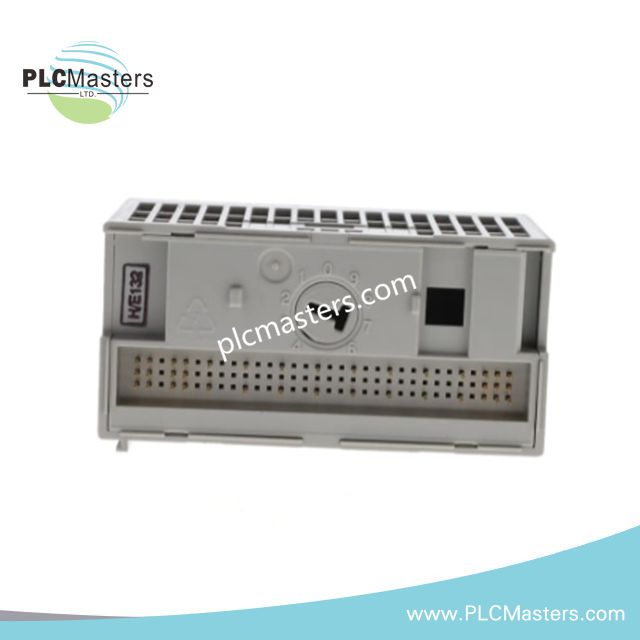

Allen-Bradley 1794-IB16/A FLEX I/O Digitales DC-Eingangsmodul
$123.00
$320.00
Beschreibung
Allen-Bradley 1794-IB16/A FLEX I/O Digitales DC-Eingangsmodul
Konfiguriert für die Erfassung von 24 VDC-Feldsignalen im FLEX I/O-Netzwerk, bietet das Allen-Bradley 1794-IB16/A (1794-IB16 Digitales DC-Eingangsmodul) eine direkte elektrische Schnittstelle zwischen Sink-/Source-Eingabegeräten und Allen-Bradley PLC-Systemen über FLEX I/O-Adaptermodule.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1794-IB16/A |
| Marke | Allen-Bradley / Rockwell Automation |
| Herkunft | Vereinigte Staaten |
| Abmessungen | 46 x 94 x 53 mm |
| Betriebstemperatur | 0 °C bis +55 °C |
| Stromverbrauch | 30 mA @ 5 VDC Flexbus-Strom; max. 6,1 W @ 31,2 VDC |
| Modultyp | Digitales DC-Eingangsmodul |
| Serie | FLEX I/O Serie |
| Anzahl der Eingänge | 16 Punkte, nicht isoliert |
| Eingangstyp | Current sinking, kompatibel mit 24 VDC Source-Eingabegeräten |
| Nennspannung | 24 VDC |
| Betriebsspannungsbereich | 10 VDC bis 31,2 VDC |
| Ein-Zustand Spannung | 10 VDC Minimum bis 31,2 VDC Maximum |
| Aus-Zustand Spannung | 5 VDC Maximum |
| Ein-Zustand Strom | 2,0 mA Minimum @ 10 VDC; 8,2 mA Nennwert @ 24 VDC |
| Aus-Zustand Strom | 1,5 mA Maximum |
| Eingangsimpedanz | 4,6 kOhm Nennwert |
| Eingangsverzögerungszeit | 0,5 ms bis 16 ms wählbare Hardware-Verzögerung; 0,5 ms Standard |
| Statusanzeigen | 16 gelbe Kanalstatus-LEDs |
| Kompatible Anschlussbasen | 1794-TB3, 1794-TB3S, 1794-TBN, 1794-TB32, 1794-TB3G, 1794-TB3GS |
| Lagerungstemperatur | -40 °C bis +85 °C |
| Relative Luftfeuchtigkeit | 5 % bis 95 % nicht kondensierend |
| Vibration / Stoß | 5 g @ 10 bis 500 Hz / 30 g Betriebsstoß |
EtherNet/IP- und FLEX I/O Backplane-Schnittstellenmerkmale
Das 1794-IB16/A arbeitet als verteilte FLEX I/O Eingangs-Knoten, verbunden über FLEX I/O Adaptermodule wie 1794-AENT, 1794-APB und 1794-ASB. Das Modul überträgt Kanalstatusinformationen über die FLEX I/O Backplane-Schnittstelle und gewährleistet dabei eine kompakte I/O-Dichte für verteilte Steuerschränke.
Die FLEX I/O-Architektur unterstützt die Skalierung der I/O-Dichte, indem mehrere Feldschnittstellenmodule auf Anschlussbasiseinheiten installiert werden können, ohne dass bei Modulwechsel die einzelne Feldverdrahtung entfernt werden muss. Das Modul verwendet Kanal-LED-Anzeigen zur direkten Überprüfung des Zustands der Eingabegeräte während Inbetriebnahme und Wartung.
Häufig gestellte Fragen
F: Kann das 1794-IB16/A entfernt werden, während das FLEX I/O-System unter Spannung steht?
A: Das Modul unterstützt das Entfernen und Einsetzen unter Spannung (RIUP), wenn es mit kompatiblen FLEX I/O Anschlussbasen verwendet wird. Die Feldverdrahtung bleibt während des Modulwechsels über die Anschlussbasis verbunden.
F: Welche Art von Feldgeräten kann an die Eingangskanäle angeschlossen werden?
A: Das Modul akzeptiert 24 VDC Digitalsignale von Sink-Eingangsschaltungen, kompatibel mit Geräten wie Endschaltern, Fotoelektrischen Sensoren, Näherungsschaltern und Tastern.
F: Was beeinflusst die Eingangsreaktionszeit bei diesem Modul?
A: Die Eingangsreaktionszeit wird durch die wählbare Hardware-Eingangsverzögerung bestimmt, die von 0,5 ms bis 16 ms konfigurierbar ist.
Feldinstallationsrichtlinien
Installieren Sie das 1794-IB16/A auf der angegebenen FLEX I/O Anschlussbasiseinheit und überprüfen Sie die korrekte mechanische Verbindung, bevor Sie die Feldversorgung einschalten. Stellen Sie sicher, dass die Verdrahtung der Anschlussbasis der erforderlichen Eingangspolarität und dem Gerätetyp entspricht.
Führen Sie die digitale Eingangsverdrahtung getrennt von Hochstrom-Motorleitungen und Schaltstromkreisen, um elektrische Störungen zu reduzieren. Verwenden Sie geeignete Kabelabschirmungen, wenn Signalstörungen zusätzlichen Schutz erfordern. Schließen Sie Abschirmungen gemäß dem Schrankerdungsstandard an und vermeiden Sie unbeabsichtigte Erdungsschleifen.
Überprüfen Sie während der Inbetriebnahme den Kommunikationsstatus des Adapters, die Modulmontage, die Kanal-LED-Anzeigen und den Betrieb der Eingabegeräte. Stellen Sie sicher, dass die Firmware-Kompatibilität zwischen FLEX I/O Adapter und Steuerungsplattform der installierten Systemkonfiguration entspricht.
