Allen-Bradley 1794-IB16XT FLEX I/O Digitales Eingangsmodul
$123.00
$320.00
Beschreibung

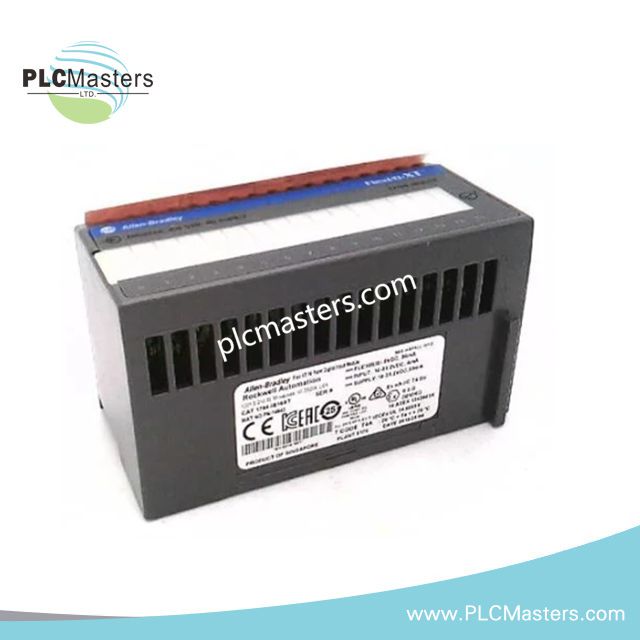

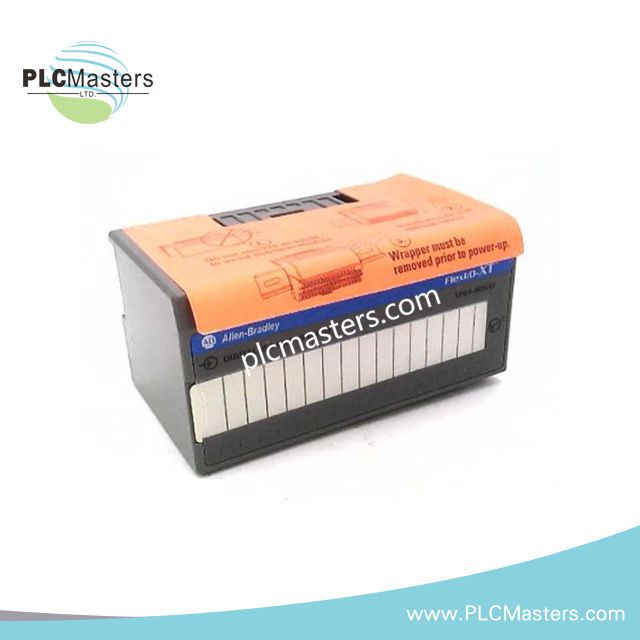

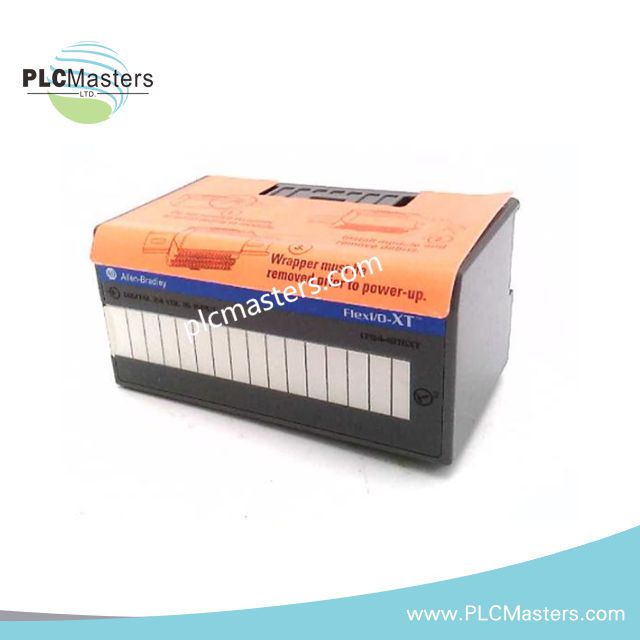

Allen-Bradley 1794-IB16XT FLEX I/O Digitales Eingangsmodul
Das Allen-Bradley 1794-IB16XT, auch als 1794-IB16XT Digitales Eingangsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente zur Erfassung diskreter 24 VDC-Signale innerhalb der FLEX I/O-Systemplattformen. Es bietet 16 Eingangskanäle mit Sink-/Source-Fähigkeit und erweitertem Temperaturbetrieb für industrielle Steuerungsinstallationen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1794-IB16XT |
| Marke | Allen-Bradley / Rockwell Automation |
| Produktlinie | FLEX I/O Extended Temperature (XT) |
| Modultyp | Digitales Eingangsmodul |
| Eingangstyp | Digital Sinkend / Source |
| Anzahl der Eingänge | 16 Punkte, 1 Gruppe von 16 |
| Nenn-Eingangsspannung | 24 VDC |
| Betriebsspannungsbereich | 10,0 VDC bis 31,2 VDC |
| Ein-Zustand Spannung | 10,0 VDC bis 31,2 VDC |
| Aus-Zustand Spannung | maximal 5,0 VDC |
| Ein-Zustand Strom | mindestens 2,0 mA bei 10 VDC, typisch 4,1 mA bei 24 VDC, maximal 8,0 mA bei 31,2 VDC |
| Aus-Zustand Strom | maximal 1,5 mA |
| FlexBus Strom | 30 mA bei 5 VDC |
| Leistungsaufnahme | maximal 6,1 W bei 31,2 VDC |
| Wärmeabgabe | maximal 20,8 BTU/h bei 31,2 VDC |
| Isolationsspannung | 50 V kontinuierlich, Basisisolationsart |
| Betriebstemperatur | -20 °C bis +70 °C |
| Lagerungstemperatur | -40 °C bis +85 °C |
| Relative Luftfeuchtigkeit | 5 % bis 95 % nicht kondensierend |
| Betriebsvibration | 5 g bei 10 bis 500 Hz |
| Betriebsschock | 30 g |
| Statusanzeigen | 16 gelbe Eingangsstatus-LEDs |
| Montageart | Offener Stil, DIN-Montage |
| Schutzart | IP20 |
| Gewicht | 0,18 lbs |
| Abmessungen | Nicht angegeben |
EtherNet/IP- und FLEX I/O-Rückplaneinbindung
Das 1794-IB16XT kommuniziert mit der FLEX I/O-Architektur über die FlexBus-Verbindung für verteilte I/O-Kommunikation. Das Modul bietet 16 diskrete Eingangspunkte mit Kanalstatusanzeige durch einzelne LED-Diagnosen. Die Konfiguration und der Datenaustausch hängen vom angeschlossenen FLEX I/O-Adapter und der Steuerungsplattform ab. Das XT-Design unterstützt den Betrieb über einen erweiterten Temperaturbereich, ohne die Standardform des FLEX I/O-Moduls zu verändern.
Häufig gestellte Fragen
F: Welche Eingangssignaltypen werden vom 1794-IB16XT-Modul unterstützt?
A: Das Modul unterstützt 24 VDC digitale Eingangssignale mit Stromsink- und Stromsource-Betrieb über 16 Eingangspunkte.
F: Wie hoch ist der FlexBus-Strombedarf des Moduls?
A: Das Modul benötigt 30 mA bei 5 VDC von der FlexBus-Versorgung.
F: Bietet das Modul individuelle Eingangsdiagnosen?
A: Ja. Das Modul verfügt über 16 gelbe Status-LEDs, wobei jeder Eingangspunkt eine eigene Anzeige hat.
Feldinstallationsrichtlinien
Installieren Sie das Modul auf einem DIN-Montagesystem mit dem erforderlichen FLEX I/O-Adapter und der Anschlussbasis. Halten Sie Abstand zwischen der Verdrahtung der diskreten Eingänge und Hochspannungs- oder hochfrequenten Leitern, um Signalstörungen zu reduzieren. Verbinden Sie Kabelabschirmungen gemäß dem Erdungskonzept des Schaltschrankes und vermeiden Sie unbeabsichtigte Erdungsschleifen.
Stellen Sie sicher, dass Feldgeräte Spannungspegel innerhalb des spezifizierten Eingangs-Betriebsbereichs liefern, bevor Sie sie anschließen. Überprüfen Sie die Polung der Anschlussklemmen für sinkende oder source Eingangs-Konfigurationen. Die Installation sollte Belüftung des Gehäuses, Umweltschutz und Zugänglichkeit für Modulstatusanzeigen und Wartungsinspektionen berücksichtigen.
