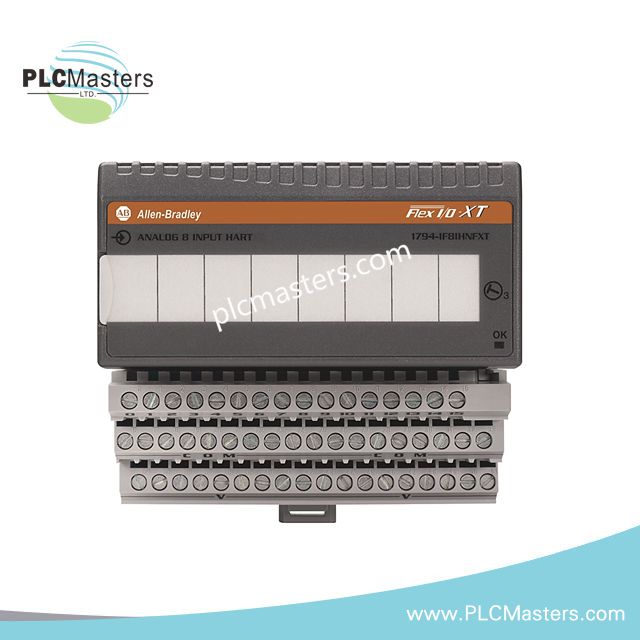

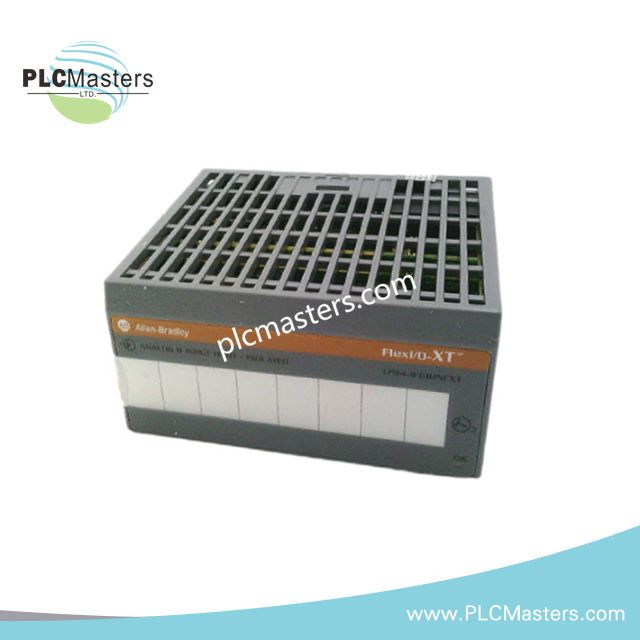

Allen Bradley 1794-IF8IHNFXT Flex-I/O-Analog-Eingangsmodul

Analoges Flex-I/O-Eingangsmodul Allen Bradley 1794-IF8IHNFXT

Für die galvanisch getrennte Erfassung analoger Signale im dezentralen Allen-Bradley-Flex-I/O-1794-System konfiguriert, ermöglicht das Allen Bradley 1794-IF8IHNFXT (1794-IF8IHNFXT Analoges Eingangs-/Ausgangsmodul) die direkte physische/elektrische Verarbeitung über 8 massebezogene, galvanisch getrennte Kanäle mit HART-fähiger analoger Eingangsfunktion.

Hardwarespezifikationen

Backplane-Buskommunikation und Integration in die industrielle Steuerung

Der 1794-IF8IHNFXT arbeitet als analoges Flex-I/O-Modul innerhalb einer dezentralen Allen-Bradley-I/O-Architektur. Das Modul überträgt Kanaldaten über die Flexbus-Backplane-Schnittstelle und unterstützt die Datenformatierung in technischen Einheiten sowie als proportionale Daten für die Verarbeitung durch den Controller. Die Kompatibilität der Firmware-Flash-Version und die Verwaltung der Backplane-Kommunikationsgeschwindigkeit müssen vor einem Austausch oder einer Systemänderung mit dem installierten Flex-I/O-Adapter und der Controllerplattform abgeglichen werden.

Häufig gestellte Fragen (FAQ)

F: Unterstützt der 1794-IF8IHNFXT galvanisch getrennte Analogkanäle?
A: Ja. Das Modul bietet 8 massebezogene, galvanisch getrennte analoge Eingangs-/Ausgangskanäle für Signalverarbeitungsanwendungen.

F: Welche Art von Verdrahtung ist für Feldsignalanschlüsse erforderlich?
A: Für Feldanschlüsse ist ein geschirmtes Kabel vorgeschrieben, um elektrische Störungen auf analogen Signalwegen zu reduzieren.

F: Welche Anforderungen gelten für die Stromversorgung dieses Moduls?
A: Das Modul wird mit 24 VDC versorgt und hat einen zulässigen Betriebsbereich von 19,2 bis 31,2 VDC.

Richtlinien für die Installation vor Ort

• Installieren Sie das Modul gemäß der Systemhardwarekonfiguration auf der Flex-I/O-Klemmenbasis.
• Überprüfen Sie die geschirmte analoge Signalverdrahtung und halten Sie Abstand zu Hochspannungsstromleitern.
• Schließen Sie die Kabelschirme gemäß den Erdungspraktiken am Standort an, um Signalrauschen zu minimieren.
• Bestätigen Sie vor dem Einschalten des Moduls die Polarität der 24-VDC-Versorgung und den zulässigen Spannungsbereich.
• Überprüfen Sie nach der Installation den Flexbus-Kommunikationsstatus über die Diagnoseschnittstelle des Controllers.
• Bestätigen Sie die Kanalkonfiguration, die Eingangsskalierung und die HART-Kommunikationseinstellungen, bevor Sie den Analogkreis in Betrieb nehmen.
