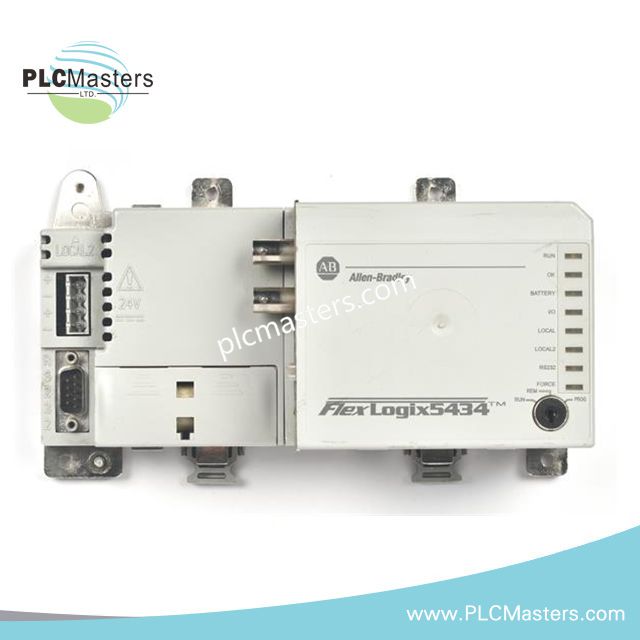

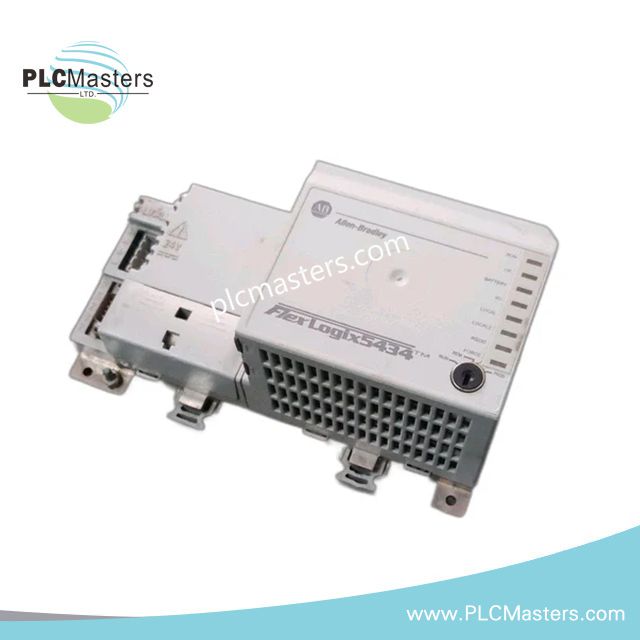

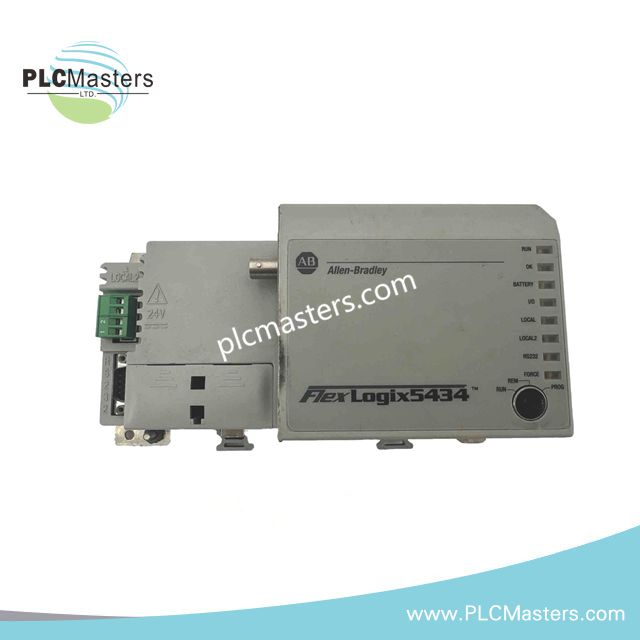

Allen-Bradley 1794-L34/B FlexLogix-Steuerung

Allen-Bradley 1794-L34/B FlexLogix-Steuerung

Die für die lokale Verarbeitung und die modulare I/O-Ausführung in FLEX-I/O-Steuerungsplattformen konfigurierte Allen-Bradley 1794-L34/B (1794-L34 FlexLogix-Steuerung) ermöglicht die direkte Verarbeitung physischer und elektrischer Steuerungsaufgaben und unterstützt die Logix-Architektur, serielle Kommunikation sowie die Installation auf einer DIN-Schiene.

Hardwarespezifikationen

Deterministisches Logix-Netzwerk und Firmwarekompatibilität

Die Steuerung 1794-L34/B verwendet die Logix5000-Architektur mit tagbasierter Programmierung und unterstützt die Programmiersprachen Kontaktplan, Funktionsplan, Ablauf-Funktionsplan und Strukturierter Text. Die Steuerung lässt sich über lokale und erweitert-lokale Konfigurationen in FLEX-I/O-Erweiterungen integrieren. Die Steckplätze für Kommunikations-Daughtercards unterstützen die Erweiterung der Netzwerkschnittstelle für EtherNet/IP, ControlNet und DeviceNet mithilfe kompatibler Module der Serie 1788. Die Firmwarekompatibilität muss vor der Inbetriebnahme anhand der installierten Version der Logix-Software überprüft werden.

Häufig gestellte Fragen

F: Unterstützt die 1794-L34/B das Austauschen des Steuerungsmoduls im laufenden Betrieb?
A: Die Steuerung ist nicht als CPU-Gerät mit Hot-Swap-Funktion spezifiziert. Vor dem Austausch oder der Wartung der Steuerung sollten die Stromversorgung abgeschaltet und die ordnungsgemäßen Abschaltverfahren befolgt werden.

F: Welche Funktion hat der RS-232-Port der 1794-L34/B?
A: Der RS-232-Port unterstützt Programmierfunktionen, DF1-Punkt-zu-Punkt-Kommunikation, DF1-Funkmodemkommunikation, DH-485-Kommunikation und ASCII-Geräteverbindungen.

F: Wie wird die Speichersicherung dieser Steuerung gewährleistet?
A: Die Speichersicherung wird durch eine 1756-BA1-Lithiumbatterie unterstützt.

Richtlinien für die Installation vor Ort

Installieren Sie die Steuerung auf einer geeigneten 35-mm-DIN-Schiene oder einer zugelassenen Montagefläche für die Schalttafelmontage. Sorgen Sie für eine ausreichende Trennung zwischen Kommunikationsleitungen, Stromleitern und elektrischen Schaltkreisen mit hohem Störpegel. Verwenden Sie abgeschirmte Kabel, sofern dies von den angeschlossenen Netzwerkgeräten gefordert wird, und schließen Sie die Schirmungen gemäß der Erdungsnorm der Anlage an.

Überprüfen Sie vor dem Einschalten der Steuerung die Polarität und den Spannungsbereich der 24-VDC-Versorgung. Stellen Sie sicher, dass die angeschlossenen FLEX-I/O-Module und Kommunikations-Daughtercards mit der installierten Firmware und der Konfiguration im Logix Designer übereinstimmen. Sorgen Sie für eine ausreichende Belüftung des Gehäuses entsprechend den Umgebungsanforderungen vor Ort.
