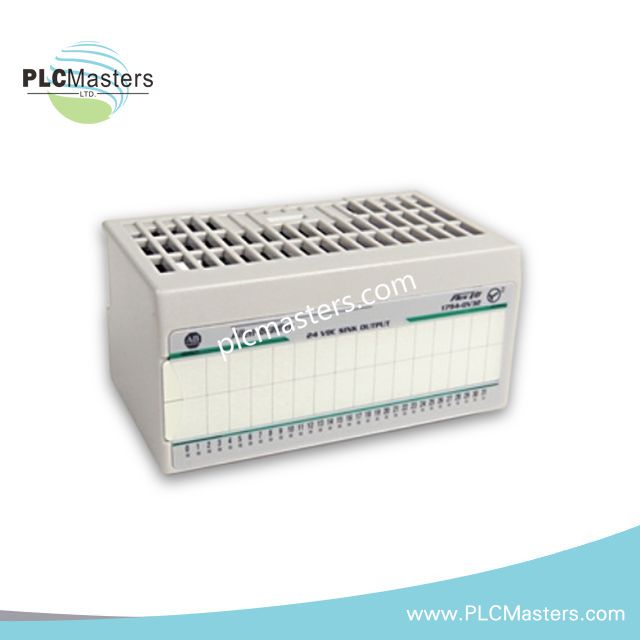

Allen-Bradley 1794-OB32 FLEX I/O-Digitalausgangsmodul
$123.00
$320.00
Beschreibung
Allen-Bradley 1794-OB32 FLEX I/O-Digitalausgangsmodul
Für die diskrete 24-VDC-Ausgangssteuerung im FLEX-I/O-System konfiguriert, ermöglicht das Allen-Bradley 1794-OB32 (1794-OB32 Digitalausgangsmodul) die direkte physische/elektrische Ansteuerung von Feldgeräten über SPS-gesteuerte I/O-Netzwerke.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1794-OB32 |
| Marke | Allen-Bradley |
| Gewicht | 3,00 lbs |
| Leistungsaufnahme | 5,3 W maximal bei 31,2 VDC |
| Produktlinie | FLEX I/O |
| Modultyp | Digitalausgangsmodul |
| Anzahl der Ausgänge | 32 stromliefernde Ausgänge, 2 Gruppen mit jeweils 16 |
| Nennspannung | 24 VDC |
| Betriebsspannungsbereich | 10,0 VDC bis 31,2 VDC |
| Ausgangsstromkapazität | 0,5 A maximal pro Ausgang |
| Gesamtmodulstrom | 14,0 A maximal über beide Gruppen |
| FlexBus-Backplane-Strom | 80 mA bei 5 VDC |
| Wärmeabgabe | 18,1 BTU/h bei maximal 31,2 VDC |
| Spannungsabfall im eingeschalteten Zustand | 0,5 VDC maximal |
| Leckstrom im ausgeschalteten Zustand | 0,5 mA maximal |
| Ausgangsverzögerungszeit | AUS zu EIN: 0,5 ms maximal; EIN zu AUS: 1,0 ms maximal |
| Statusanzeigen | 32 gelbe LED-Ausgangsstatusanzeigen |
Integrationsmerkmale von EtherNet/IP und FLEX-I/O-Bus
Das 1794-OB32 arbeitet als Knotenkomponente für digitale Ausgänge in einem FLEX-I/O-System und wird über einen kompatiblen Adapter sowie eine Klemmenbasiseinheit angeschlossen. Das Modul tauscht Ausgangsbefehle über die FLEX-I/O-Kommunikationsstruktur aus und bietet eine kanalspezifische LED-Anzeige für die Ausgangslogikzustände. Das Gerät unterstützt die Installation auf kompatiblen Klemmenbasiseinheiten, einschließlich der Modelle 1794-TB32 und 1794-TB32S.
Das Modul verwendet die Backplane-Kommunikation über den FLEX-I/O-Bus mit einem Strombedarf von 80 mA bei 5 VDC. Die Ausgangsdichte mit 32 Punkten ermöglicht im Vergleich zu digitalen Ausgangskonfigurationen mit weniger Kanälen eine platzsparende Installation im Schaltschrank.
Häufig gestellte Fragen
F: Kann das 1794-OB32 entfernt werden, während das System unter Spannung steht?
A: Das Modul unterstützt das Einsetzen und Entfernen unter Spannung (RIUP) ohne Codierstifte, wenn es mit einer kompatiblen FLEX-I/O-Klemmenbasis installiert ist. Die Feldverdrahtung bleibt über die Klemmenbasiseinheit angeschlossen.
F: Welche Feldgeräte können an die Ausgänge des 1794-OB32 angeschlossen werden?
A: Das Modul stellt stromliefernde 24-VDC-Ausgänge für kompatible diskrete Geräte bereit, darunter Magnetventile, Relais, Anzeiger und Steuerkreise für kleine Motorstarter.
F: Welche Installationsfaktoren beeinflussen die Leistung des Ausgangssignals?
A: Die Trennung der Feldverdrahtung, ordnungsgemäße Klemmenverbindungen sowie eine korrekte Erdung und Schirmung sollten gemäß den Installationsanforderungen des Systems gewährleistet sein.
Richtlinien für die Feldinstallation
Installieren Sie das 1794-OB32 auf einer zugelassenen FLEX-I/O-Klemmenbasis und überprüfen Sie vor dem Anlegen der Feldspannung den korrekten mechanischen Sitz. Stellen Sie sicher, dass die angeschlossenen Feldgeräte zur stromliefernden Ausgangskonfiguration des Moduls passen.
Führen Sie die Ausgangsverdrahtung nach Möglichkeit getrennt von Stromleitern für hohe Schaltströme und störungsintensiven Stromkabeln. Wenden Sie geeignete industrielle Verdrahtungspraktiken zur Sicherstellung der Signalintegrität an, einschließlich korrekter Methoden zur Schirmauflage bei Verwendung geschirmter Kabel.
Überprüfen Sie vor der Inbetriebnahme den festen Sitz der Klemmen, die Polarität und die erforderlichen Schutzmaßnahmen für die Feldgeräte. Kontrollieren Sie während der Funktionstests die LED-Kanalanzeigen, um die Übereinstimmung zwischen den SPS-Ausgangsbefehlen und den Zuständen der physischen Feldgeräte zu bestätigen.
