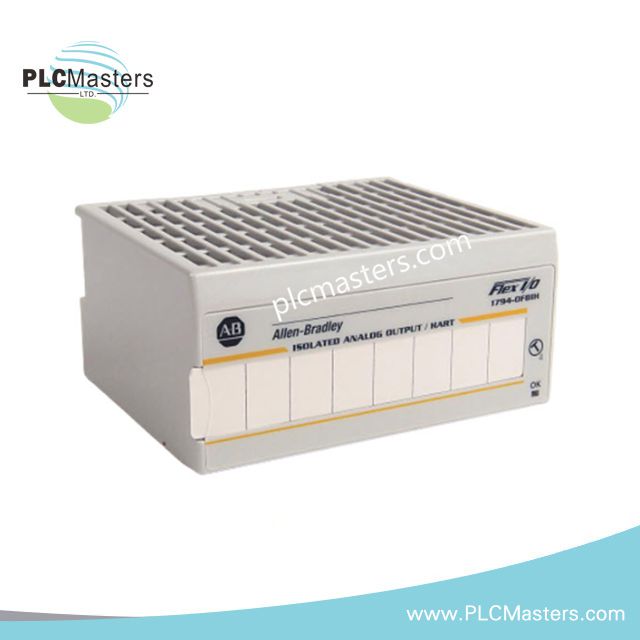

Allen-Bradley 1794-OF8IH Flex I/O isoliertes analoges Ausgangsmodul mit HART
$123.00
$320.00
Beschreibung
Allen-Bradley 1794-OF8IH Flex I/O isoliertes analoges HART-Ausgangsmodul
Das für die Ausführung isolierter analoger Stromausgänge im Flex-I/O-1794-System konfigurierte Allen-Bradley 1794-OF8IH (1794-OF8IH Flex-I/O-Analogausgangsmodul) ermöglicht die direkte physikalische und elektrische Ausgabe von 0-20-mA- und 4-20-mA-Ausgangssignalen mit HART-Kommunikationsfähigkeit.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 1794-OF8IH |
| Marke | Allen-Bradley |
| Herkunft | Vereinigte Staaten |
| Produkttyp | Isoliertes analoges HART-Ausgangsmodul |
| Produktlinie | Flex I/O 1794 |
| Ausgänge | 8 isolierte massebezogene Ausgänge |
| Ausgangssignale | 0-20 mA, 4-20 mA |
| Auflösung | 16-Bit unipolar |
| Umwandlungsverfahren | 16-Bit-Digital-Analog-Wandler |
| Umwandlungsrate | 10 ms |
| Datenformat | Technische Einheiten, Prozent des Messbereichsendwerts, RAW/proportionale Zählung |
| Klemmenbasis | 1794-TB3, 1794-TB3S |
| Kalibrierung | Werkskalibriert |
| FlexBus-Strom | 80 mA bei 5 VDC |
| Leistungsaufnahme | Maximal 5,0 W bei 24 VDC |
| Wärmeabgabe | Maximal 17,06 BTU/h bei 24 VDC |
| Betriebstemperatur | 32 bis 131 °F |
| Gewicht | 0,35 lbs |
| Montageart | DIN-Schiene, offene Bauform |
| Schutzart | IP20 |
Deterministische Steuerungsintegration über Profinet / EtherNet-IP
Das 1794-OF8IH fungiert innerhalb der Allen-Bradley-Flex-I/O-Architektur als Analogausgangskomponente. Das Modul empfängt digitale Ausgangsbefehle über die FlexBus-Schnittstelle und wandelt technische Daten mithilfe seiner internen 16-Bit-Digital-Analog-Wandlerschaltung in isolierte Stromsignale um. Das Modul unterstützt konfigurierbare Ausgangsbereiche von 0-20 mA und 4-20 mA und bietet Unterstützung für die HART-Pass-through-Nachrichtenübertragung zu angeschlossenen Feldgeräten.
Die Modulkonfiguration unterstützt die Skalierung der I/O-Dichte in dezentralen Flex-I/O-Installationen, in denen mehrere Analogkanäle erforderlich sind. Der FlexBus-Stromverbrauch von 80 mA bei 5 VDC und die maximale Verlustleistung von 5,0 W müssen bei der Berechnung des Systemleistungsbudgets berücksichtigt werden.
Häufig gestellte Fragen
F: Welche Ausgangssignalbereiche werden vom 1794-OF8IH unterstützt?
A: Das Modul unterstützt konfigurierbare isolierte analoge Stromausgänge von 0-20 mA und 4-20 mA mit einer unipolaren Auflösung von 16 Bit.
F: Bietet das Modul Unterstützung für die HART-Kommunikation?
A: Ja. Das 1794-OF8IH unterstützt die HART-Pass-through-Nachrichtenübertragung für kompatible Feldgeräte, die an seine Analogausgangskanäle angeschlossen sind.
F: Welche Klemmenbasen sind mit diesem Modul kompatibel?
A: Das Modul ist für die Installation mit den Klemmenbasen 1794-TB3 und 1794-TB3S ausgelegt.
Richtlinien für die Installation im Feld
Installieren Sie das Modul auf einer kompatiblen DIN-Schienenbaugruppe und verwenden Sie die angegebene Flex-I/O-Klemmenbasis. Vergewissern Sie sich vor dem Einschalten, dass die Verdrahtungsanordnung der Klemmenbasis der erforderlichen Konfiguration der Analogausgangskanäle entspricht.
Verwenden Sie, sofern von der Installationsumgebung gefordert, abgeschirmte Instrumentenleitungen für analoge Stromschleifen. Schließen Sie Kabelschirme entsprechend den Erdungspraktiken am Standort an, um die Einkopplung elektrischer Störungen zu minimieren. Verlegen Sie analoge Signalleitungen getrennt von Hochspannungsstromleitungen und schaltenden Lasten, um Interferenzen zu reduzieren.
Überprüfen Sie die FlexBus-Leistungskapazität, bevor Sie mehrere Analogmodule am selben Adaptersegment hinzufügen. Prüfen Sie vor der Inbetriebnahme die Polarität der Feldschleifen, die Zuordnung der Ausgangskanäle und die Verdrahtung der HART-Kommunikation.
