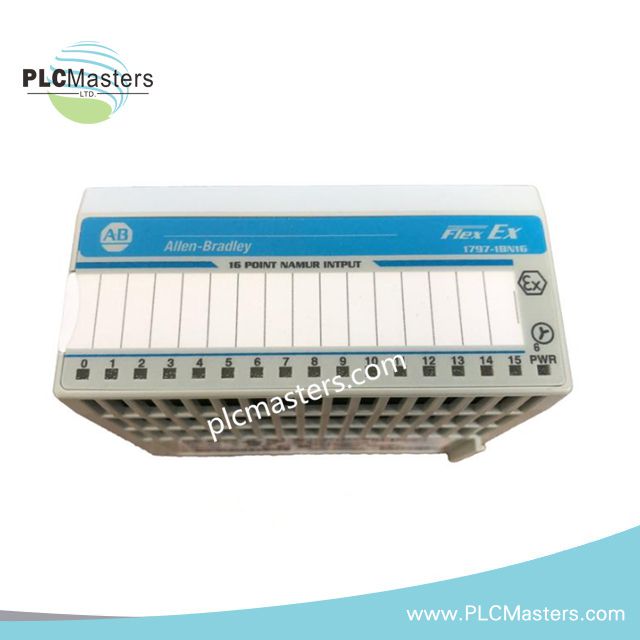

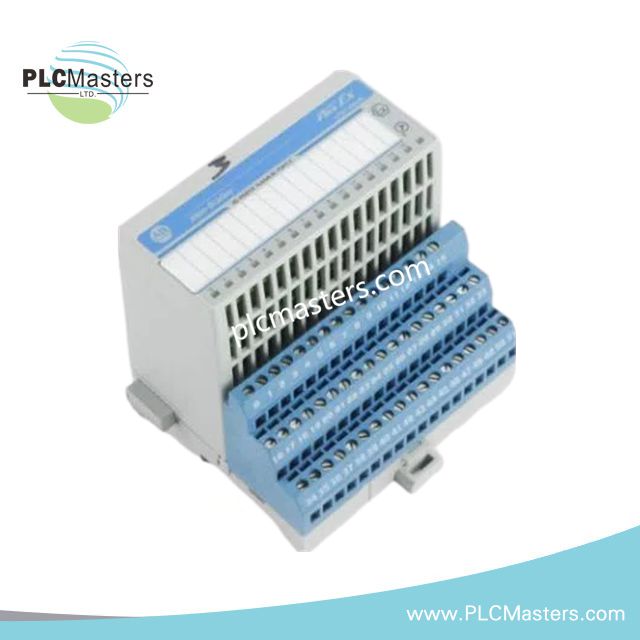

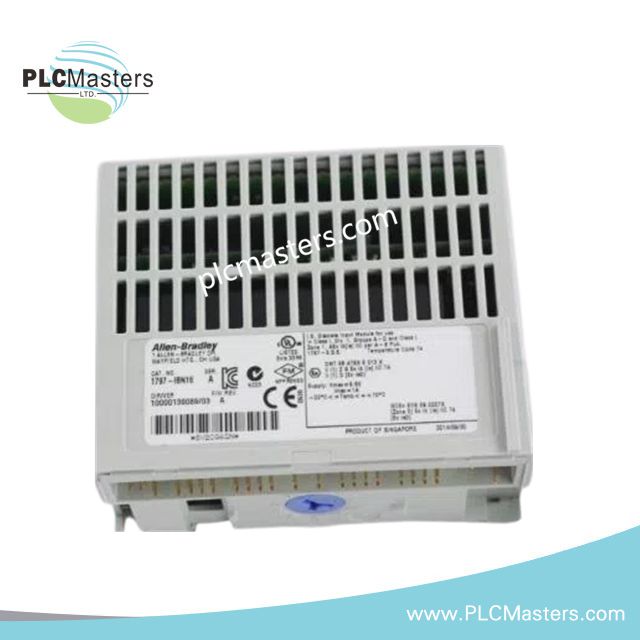

Allen-Bradley 1797-IBN16 FLEX Ex NAMUR-Eingangsmodul

Allen-Bradley 1797-IBN16 FLEX Ex NAMUR-Eingangsmodul

Das für die Erfassung NAMUR-kompatibler Digitalsignale in FLEX-Ex-I/O-Systemen konfigurierte Allen-Bradley 1797-IBN16 (1797-IBN16 FLEX Ex NAMUR-Eingangsmodul) ermöglicht die direkte physische und elektrische Verarbeitung zur Überwachung von Eingängen in explosionsgefährdeten Bereichen. Das Modul verarbeitet sechzehn nicht galvanisch getrennte, stromsenkende Eingänge mit eigensicheren Schnittstelleneigenschaften für Ex-zertifizierte Anwendungen.

Hardwarespezifikationen

Deterministisches Profinet-/EtherNet-IP-Netzwerk und Skalierung der I/O-Dichte

Das 1797-IBN16 ist Teil der Allen-Bradley-Plattform Flex Ex I/O 1797 und arbeitet als hochdichtes Digitaleingangsmodul innerhalb einer Ex-zertifizierten dezentralen I/O-Architektur. Die Konfiguration mit sechzehn Kanälen ermöglicht die Skalierung der I/O-Dichte zur Signalerfassung in explosionsgefährdeten Bereichen und gewährleistet gleichzeitig eine getrennte Feldverdrahtung über kompatible Klemmenbasen. Das Modul unterstützt die Auswertung von NAMUR-Eingängen mit wählbaren Eingangsverzögerungsparametern zur Signalaufbereitung in industriellen Steuerungsanwendungen.

Das Modul umfasst eigensichere Klassifizierungen einschließlich Ex ia IIB/IIC T4 und Ex ib IIB/IIC T4. Das Eingangskonzept unterstützt die Anforderungen an den Anschluss von Geräten in explosionsgefährdeten Bereichen mit nicht galvanisch getrennten, stromsenkenden Eingangsschaltungen und definierten Stromschwellen für NAMUR-kompatible Schaltgeräte.

Häufig gestellte Fragen

F: Welche Eingangseinrichtungen können an das 1797-IBN16 angeschlossen werden?
A: Das Modul akzeptiert NAMUR-kompatible digitale Eingangseinrichtungen über sechzehn nicht galvanisch getrennte, stromsenkende Eingangskanäle.

F: Ist das 1797-IBN16 für die Installation in explosionsgefährdeten Bereichen ausgelegt?
A: Ja. Das Modul bietet eigensichere Eingangsklassifizierungen einschließlich Ex ia IIB/IIC T4 und Ex ib IIB/IIC T4, wenn es mit den geeigneten FLEX-Ex-Systemkomponenten installiert wird.

F: Welche Klemmenbasen sind mit diesem Eingangsmodul kompatibel?
A: Das 1797-IBN16 ist für die Installation mit den Klemmenbasen 1797-TB3 oder 1797-TB3S ausgelegt.

Richtlinien für die Installation vor Ort

Installieren Sie das 1797-IBN16 mit der angegebenen FLEX-Ex-Klemmenbasis und überprüfen Sie vor dem Einschalten, dass die Feldverdrahtung den Anforderungen der NAMUR-Eingänge entspricht. Sorgen Sie gemäß den elektrischen Installationsverfahren vor Ort für eine ordnungsgemäße Trennung zwischen eigensicheren Stromkreisen und Nicht-IS-Verdrahtungswegen.

Verwenden Sie den empfohlenen Leiterquerschnitt und stellen Sie sicher, dass die Klemmenverbindungen mechanisch zuverlässig sind. Abgeschirmte Signalkabel sollten den Erdungspraktiken der Anlage entsprechen; die Kabelschirme sind gemäß dem Erdungskonzept des Steuerungssystems anzuschließen.

Überprüfen Sie nach der Installation den Betriebsstatus des Moduls und die Diagnoseanzeigen der Kanäle. Stellen Sie sicher, dass die angeschlossenen Feldgeräte die erwarteten NAMUR-Stromzustände liefern und dass die Einstellungen der Eingangsverzögerung dem erforderlichen Signalverhalten entsprechen.
