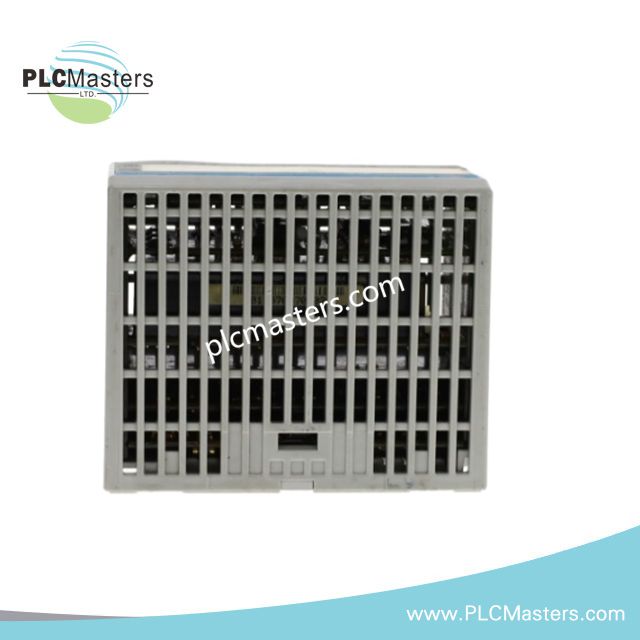

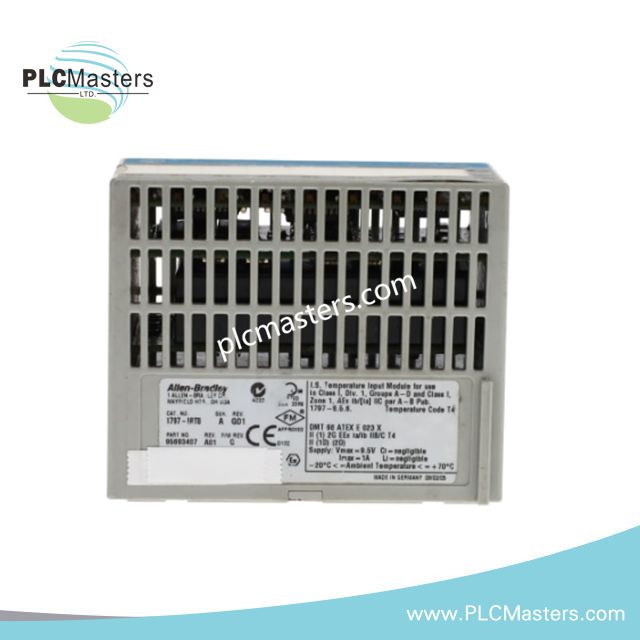

Allen-Bradley 1797-IRT8 FLEX Ex RTD-Thermoelement-E/A-Modul

Allen-Bradley 1797-IRT8 FLEX Ex RTD-Thermoelement-E/A-Modul

Das für die Erfassung von RTD- und Thermoelementsignalen im FLEX Ex-E/A-System konfigurierte Allen-Bradley 1797-IRT8 (1797-IRT8 FLEX Ex RTD-Thermoelement-E/A-Modul) ermöglicht die direkte Verarbeitung analoger Eingangssignale für Temperaturmesskreise mit 8 konfigurierbaren Eingangskanälen.

Hardwarespezifikationen

Integrationsmerkmale von EtherNet/IP und FLEX Ex-E/A

Das 1797-IRT8 arbeitet als FLEX Ex-Eingangsmodul mit über den internen Bus konfigurierbaren Signalkanälen. Das Modul verarbeitet RTD- und Thermoelement-Eingangssignale innerhalb der FLEX Ex-Architektur und überträgt die erfassten Daten über den Kommunikationspfad der System-Rückwandplatine.

Das Modul unterstützt die Messung von Eingangssignalen im Bereich von 40 bis 100 mV und bietet eine Einschwingzeit von 8 ms für die Reaktion der Analogwerterfassung. Die konfigurierbare Kanalstruktur ermöglicht die anwendungsspezifische Auswahl von Temperatureingängen, ohne die physische Modulhardware zu ändern.

Die FLEX Ex-Plattform unterstützt industrielle Steuerungsarchitekturen, die eine skalierbare modulare E/A-Dichte und eine Verwaltung der Kommunikationsgeschwindigkeit des Rückwandbus erfordern. Die Kompatibilität des Firmware-Flashs sollte vor Austausch- oder Migrationsarbeiten mit dem installierten FLEX Ex-Adapter und der Controller-Konfiguration abgeglichen werden.

Häufig gestellte Fragen

F: Wie viele analoge Eingangskanäle stehen am Modul 1797-IRT8 zur Verfügung?
A: Das 1797-IRT8 bietet 8 Eingangskanäle zur Erfassung von RTD- und Thermoelementsignalen.

F: Welcher Wert für die Leistungsaufnahme ist für den feldseitigen Betrieb des Moduls angegeben?
A: Die Leistungsaufnahme des feldseitigen Moduls beträgt 1,6 W; auch die Verlustleistung ist mit 1,6 W angegeben.

F: Kann der Eingangstyp des 1797-IRT8 durch eine Hardwareänderung geändert werden?
A: Der Eingangstyp wird über die Konfigurationsfunktion des internen Busses festgelegt. Für die Auswahl des Eingangstyps ist keine physische Änderung der Hardware angegeben.

Richtlinien für die Installation vor Ort

Installieren Sie das Modul 1797-IRT8 gemäß der Systeminstallationsdokumentation in der vorgesehenen FLEX Ex-E/A-Baugruppe.

Wenden Sie geeignete industrielle Verdrahtungspraktiken für RTD- und Thermoelementkreise an. Halten Sie Leitungen für die Temperaturmessung mit niedrigen Signalpegeln von Stromleitern mit hohen Strömen getrennt, um elektrische Störungen zu reduzieren.

Schließen Sie Kabelschirme gemäß dem Erdungsstandard der Anlage an und vermeiden Sie mehrere Erdungspfade, die Signalrauschen verursachen können.

Überprüfen Sie vor dem Einschalten des Systems den korrekten Sitz des Moduls, die Klemmenanschlüsse und die Verbindung mit der Rückwandplatine. Bestätigen Sie vor dem Austausch eines installierten Moduls die Firmware-Kompatibilität von Controller und Adapter.
