Allen-Bradley 1797-PS1N FLEX Ex-Stromversorgungsmodul

Allen-Bradley 1797-PS1N FLEX Ex-Netzteilmodul

Das Allen-Bradley 1797-PS1N, auch als 1797-PS1N-FLEX-Ex-Netzteilmodul katalogisiert, ist eine spezielle Hardwarekomponente zur Bereitstellung eigensicherer Gleichstromausgänge innerhalb des Allen-Bradley-Flex-I/O-1797-Systems.

Hardwarespezifikationen

Merkmale der galvanischen Trennung für die Stromversorgung industrieller Steuerungen

Der 1797-PS1N verfügt über galvanisch isolierte Ausgangskanäle für eigensichere Flex-Ex-Anwendungen. Das Modul stellt vier isolierte Gleichstromausgangskanäle mit 9,5 V für den Anschluss kompatibler Flex-I/O-1797-Ex-Module bereit. Die isolierte Architektur trennt die Ausgangsstromkreise elektrisch, um die Anforderungen an die Verdrahtung von Mess- und Steuergeräten in explosionsgefährdeten Bereichen zu erfüllen.

Die Allen-Bradley-Flex-I/O-1797-Plattform nutzt eine modulare Skalierung der I/O-Dichte durch eine dezentrale Installationsarchitektur. Das Netzteil unterstützt die lokale Stromverteilung für Ex-I/O-Baugruppen und gewährleistet gleichzeitig die elektrische Trennung zwischen Feldstromkreisen und dem Eingangsbereich der Stromversorgung.

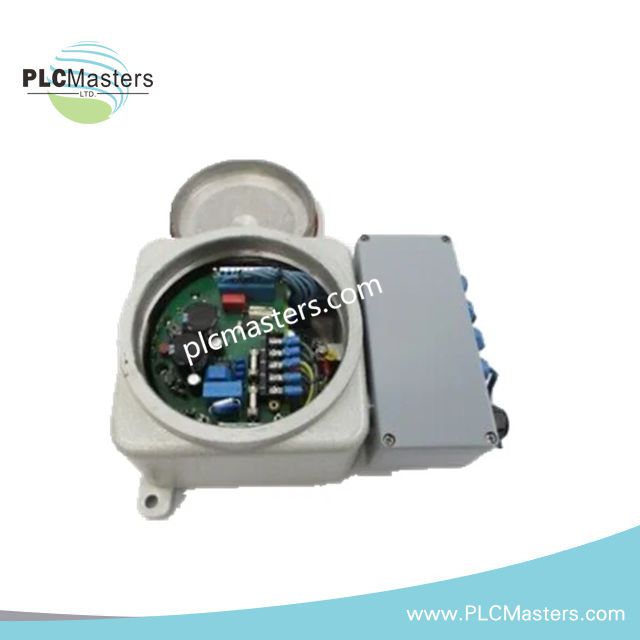

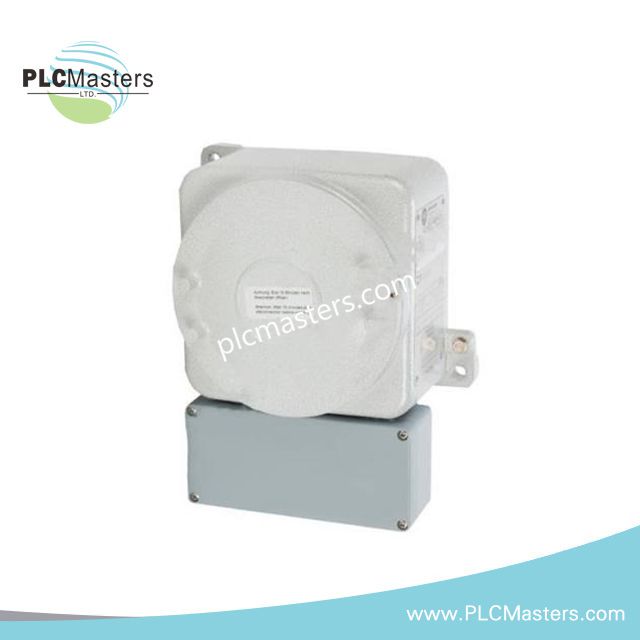

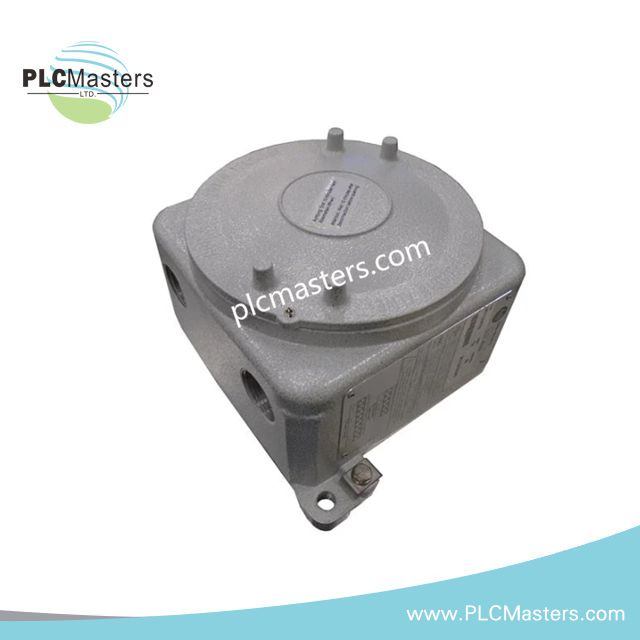

Das Modul ist für die Installation in einem explosionsgeschützten Gehäuse mit rohrleitungsbasierten Schnittstellen für die Feldverdrahtung ausgelegt. Eingehende AC- oder DC-Versorgungsleitungen und ausgehende Ex-Stromanschlüsse werden durch dafür vorgesehene Rohrleitungseinführungen geführt.

Häufig gestellte Fragen

F: Bietet der 1797-PS1N isolierte Ausgangskanäle?
A: Ja. Das Modul stellt vier galvanisch isolierte Gleichstromausgangskanäle für die Stromverteilung in FLEX-Ex-Systemen bereit.

F: Kann der 1797-PS1N als offenes Schaltschrank-Netzteil installiert werden?
A: Nein. Die verfügbare Dokumentation schreibt die Installation in einem explosionsgeschützten Gehäuse mit Rohrleitungsanschlüssen für die Feldverdrahtung vor.

F: Welche Eingangsquellen werden vom 1797-PS1N unterstützt?
A: Das Modul akzeptiert einen Wechselspannungseingang von 85–250 VAC und unterstützt laut den aufgeführten Spezifikationen einen Gleichspannungseingang von 120–250 VDC.

Richtlinien für die Installation vor Ort

Installieren Sie den 1797-PS1N im vorgesehenen explosionsgeschützten Gehäuse, bevor Sie die Feldverdrahtung anschließen. Halten Sie die Versorgungsleiter und die eigensichere Ausgangsverdrahtung gemäß den elektrotechnischen Normen des Standorts voneinander getrennt.

Verwenden Sie eine geeignete Rohrleitungsführung für die AC/DC-Eingangs- und Ex-Ausgangsstromkreise. Überprüfen Sie Schutzerdung, Gehäusepotentialausgleich und Maßnahmen zur Kabelschirmung gemäß den Installationsanforderungen des gesteuerten Systems für explosionsgefährdete Bereiche.

Stellen Sie vor dem Einschalten des Systems sicher, dass die angeschlossenen FLEX-Ex-Module innerhalb der verfügbaren Ausgangsleistungskapazität liegen. Überprüfen Sie während der Inbetriebnahme die Klemmenanschlüsse auf korrekte Polarität und sicheren mechanischen Halt.
