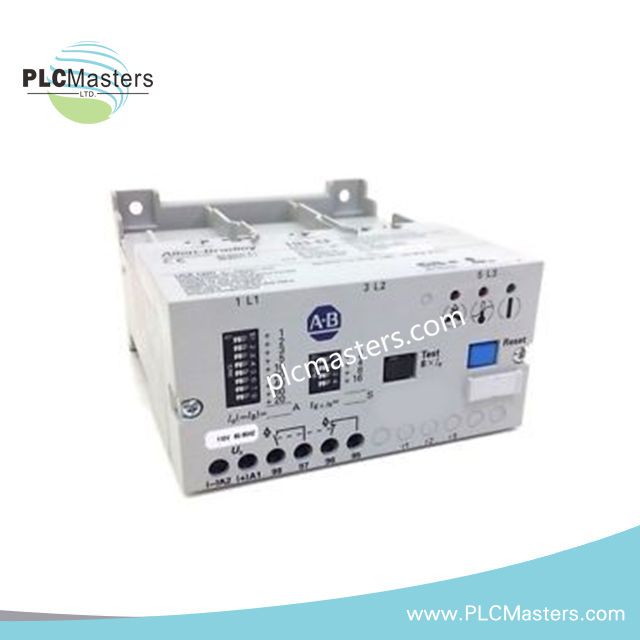

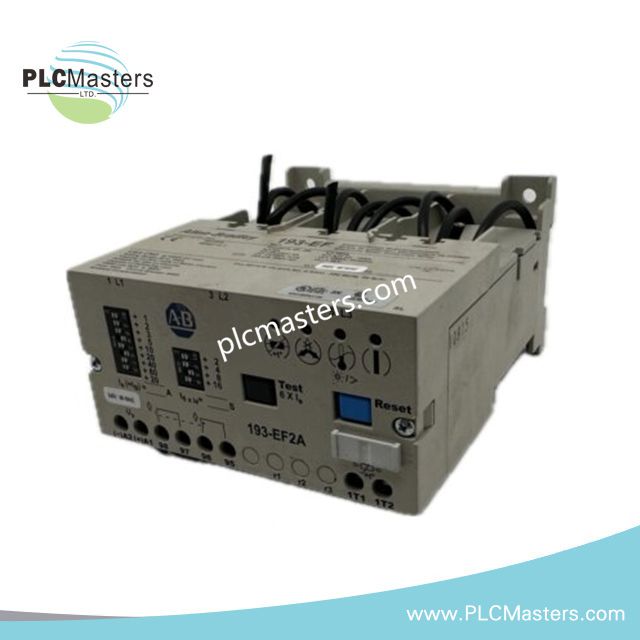

Allen-Bradley 193-EF2A elektronisches Überlastrelais

Elektronisches Überlastrelais Allen-Bradley 193-EF2A

Das Allen-Bradley 193-EF2A, auch als elektronisches Überlastrelais 193-EF2A katalogisiert, dient als spezielle Hardwarekomponente zum Schutz des Motorstroms, zur Erkennung thermischer Überlastungen und zur Phasenüberwachung innerhalb von Motorsteuerungssystemen der Bulletin-Serie 193.

Hardwarespezifikationen

Merkmale der Integration in industrielle Steuerungen

Die Allen-Bradley-Plattform der Bulletin-Serie 193 ist für die Integration in industrielle Motorsteuerungsbaugruppen ausgelegt, in denen SPS-basierte Systeme eine koordinierte Schutzgeräteauslegung erfordern. Bei der Installation mehrerer Überlastgeräte innerhalb einer Schaltschrankarchitektur müssen Aspekte der Skalierung der I/O-Dichte berücksichtigt werden. Wenn die zugehörige Automatisierungshardware konfigurierbare elektronische Schnittstellen umfasst, ist auf Controller-Ebene eine Bewertung der Kompatibilität von Firmware-Flashvorgängen erforderlich.

Der 193-EF2A verwendet eine Halbleitertechnik zur Strommessung anstelle thermischer Bimetallelemente. Dadurch wird die Wärmeentwicklung innerhalb der Starterbaugruppe reduziert, während einstellbare Motorschutzparameter erhalten bleiben. Das Gerät bietet Phasenausfallerkennung, Überwachung der Phasenunsymmetrie und eine optische Anzeige des Auslösestatus zur Unterstützung der Fehlersuche an Motorsteuerungen.

Häufig gestellte Fragen

F: Kann der 193-EF2A während des Betriebs im laufenden Betrieb ausgetauscht werden?
A: Der 193-EF2A ist ein Motorschutzgerät, das innerhalb einer Starterbaugruppe installiert wird. Ein Austausch im laufenden Betrieb sollte nicht durchgeführt werden, es sei denn, die Auslegung des vollständigen Steuersystems und das Verfahren zur elektrischen Trennung erlauben dies ausdrücklich.

F: Mit welchen Schützbaugruppen ist eine Direktmontage kompatibel?
A: Das Gerät ist für die Direktmontage mit Schützen der Allen-Bradley-Bulletin-Serie 100-C ausgelegt. Für alternative Montageanordnungen ist die entsprechende Adapterkonfiguration erforderlich.

F: Bietet das Überlastrelais eine Möglichkeit zum ferngesteuerten Rücksetzen?
A: Ja. Der 193-EF2A unterstützt je nach installierter Steuerungskonfiguration manuelle, automatische und ferngesteuerte Rücksetzmodi.

Richtlinien für die Installation vor Ort

Installieren Sie das Überlastrelais gemäß der zutreffenden Dokumentation der Motorstarterbaugruppe und den örtlichen elektrotechnischen Vorschriften.

Vergewissern Sie sich vor dem Einschalten des Stromkreises, dass die Einstellung des Motorvolllaststroms mit den Typenschilddaten des geschützten Motors übereinstimmt. Halten Sie, sofern dies die Installationsauslegung erfordert, einen ausreichenden Abstand zwischen Leistungsträgern und Steuerleitungen mit niedrigem Signalpegel ein.

Verwenden Sie die vorgeschriebene Anschlussmethode für die Klemmen und stellen Sie sicher, dass die Leiter ordnungsgemäß befestigt sind. Die Vorgehensweisen für Erdung, Schirmung und Kabelführung sollten den Anforderungen des umgebenden Schaltschrank systems entsprechen, um elektrische Störungen zu reduzieren.

Überprüfen Sie bei der Inbetriebnahme die Phasenfolge, die Verdrahtung der Hilfskontakte, die Anschlüsse des Rücksetzstromkreises und die Funktion der Auslöseanzeige.
