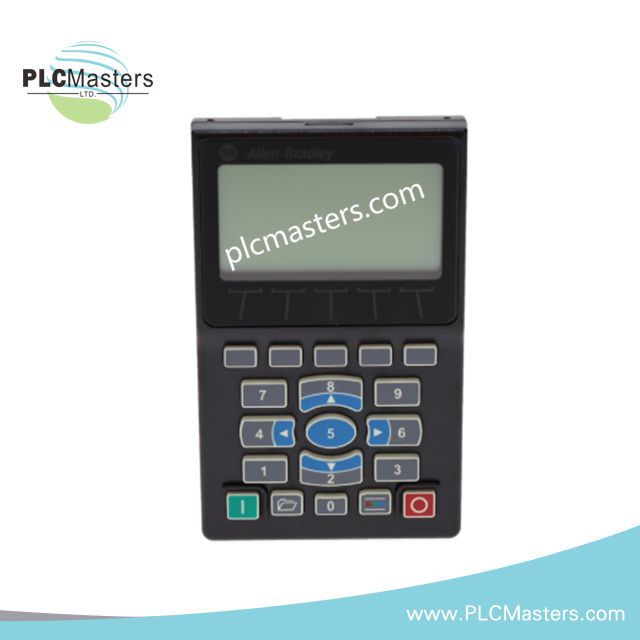

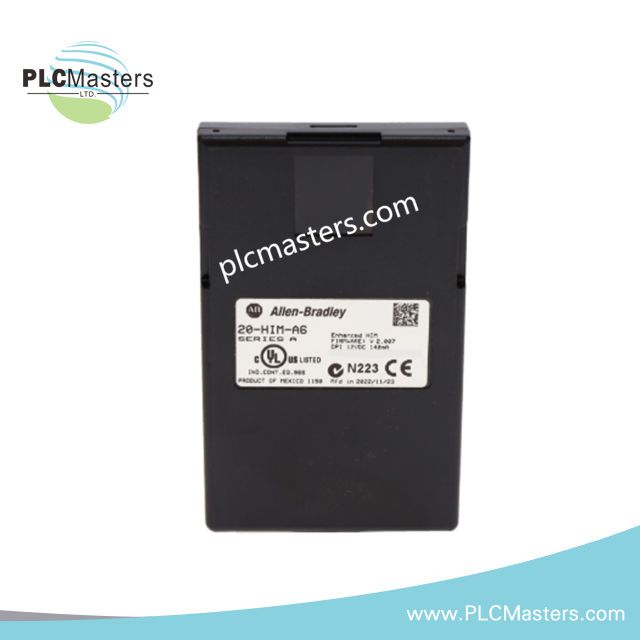

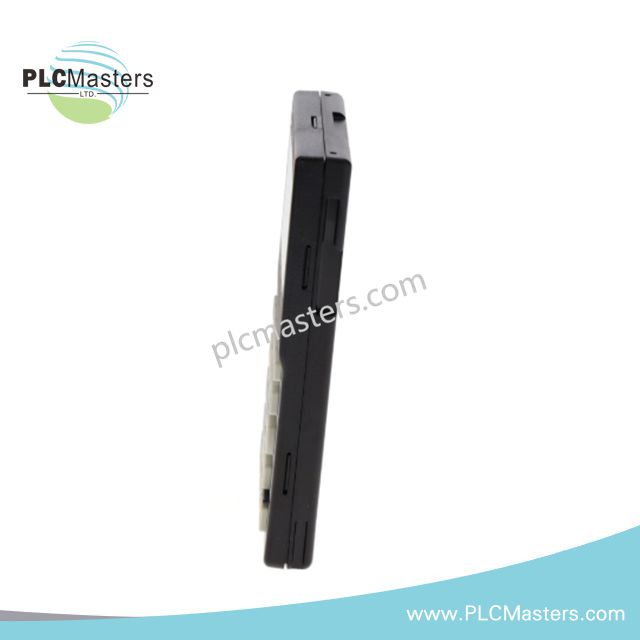

Das Allen Bradley 20-HIM-A6, auch als 20-HIM-A6-Bedienerschnittstellenmodul katalogisiert, dient als dedizierte Hardwarekomponente für den Zugriff des Bedieners auf Parameter und die Antriebskonfiguration innerhalb von Antriebssystemen der PowerFlex-700-Serie.

Hardwarespezifikationen

Kompatibilität mit Profinet-/EtherNet-IP-Antriebsschnittstellen

Das 20-HIM-A6 ermöglicht den lokalen Zugriff des Bedieners über die Kommunikationsarchitektur Drive Peripheral Interface (DPI), die von Allen-Bradley-PowerFlex-Antrieben verwendet wird. Das Modul tauscht über den DPI-Anschluss bei unterstützten Kommunikationsraten von 125 Kbps und 500 Kbps Parameterdaten, Konfigurationsbefehle und Statusinformationen des Antriebs aus. Die Tastatur und die LCD-Schnittstelle ermöglichen die direkte Interaktion mit den Antriebsparametern, ohne dass ein externes Programmiergerät erforderlich ist.

Häufig gestellte Fragen

F: Welche Kommunikationsschnittstelle verwendet das 20-HIM-A6?
A: Das Modul kommuniziert über einen Drive-Peripheral-Interface-(DPI-)Anschluss, der direkt mit kompatiblen PowerFlex-Antrieben verbunden wird.

F: Wie wird das 20-HIM-A6 während des Betriebs mit Strom versorgt?
A: Das Modul erhält seine Betriebsspannung über die DPI-Verbindung vom Host-Antrieb. Die angegebene Leistungsaufnahme beträgt 140 mA bei 12 VDC.

F: Kann das 20-HIM-A6 als abgesetzte Bedienerschnittstelle installiert werden?
A: Das Modul ermöglicht die Bedienung über seine Tastatur und LCD-Anzeige. Die Installationsmethode hängt von der mechanischen Montagekonfiguration und den Gehäuseanforderungen des angeschlossenen PowerFlex-Antriebssystems ab.

Richtlinien für die Installation vor Ort

Installieren Sie das 20-HIM-A6 über den dafür vorgesehenen DPI-Anschlusspunkt am kompatiblen PowerFlex-Antrieb. Vergewissern Sie sich vor dem Einschalten, dass der Anschluss vollständig eingesteckt ist. Führen Sie die Kommunikationsleitungen getrennt von stromstarken Motorleitungen und geschalteten Stromkabeln, um elektrische Störungen zu reduzieren.

Stellen Sie entsprechend der erforderlichen Installationsumgebung den geeigneten Gehäuseschutz sicher. Bei Schaltschrankmontage muss die Montageanordnung die angegebene Schutzart NEMA 1 gewährleisten. Befolgen Sie die üblichen industriellen Erdungspraktiken. Dazu gehören die ordnungsgemäße Verbindung metallischer Gehäuse untereinander und die Vermeidung von Erdschleifen in den Signalwegen der Kommunikation.

Überprüfen Sie vor der Inbetriebnahme die Kompatibilität der Antriebsfirmware, den Kommunikationsstatus, die Funktion der Tastatur und die Reaktion der LCD-Anzeige über das angeschlossene PowerFlex-Steuersystem.
