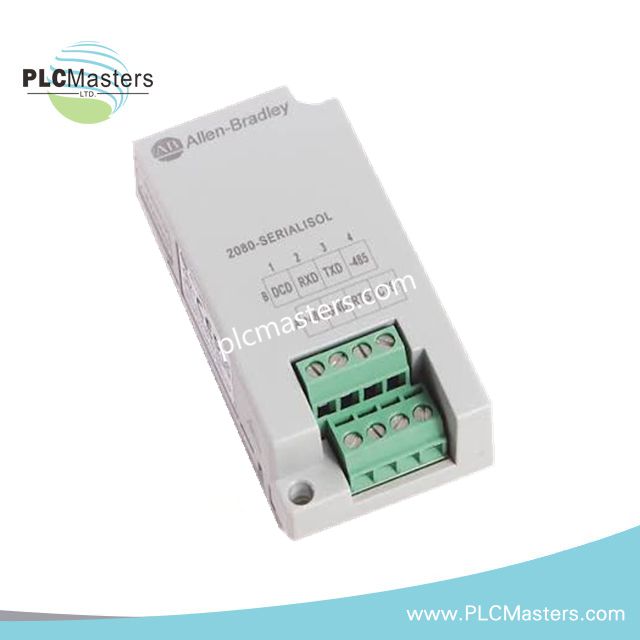

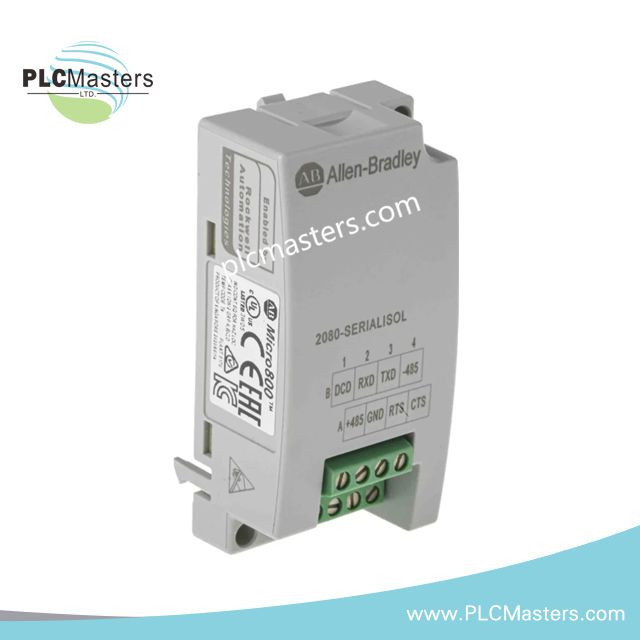

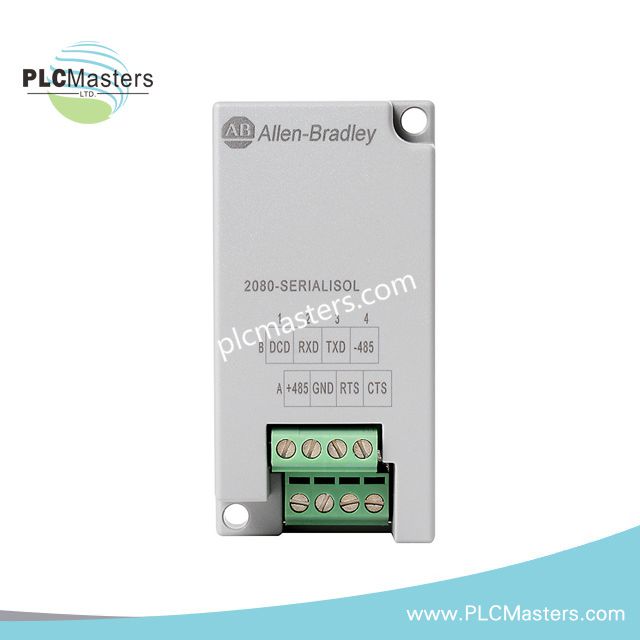

Das für die isolierte serielle Datenkommunikation in Micro-800-Steuerungssystemen konfigurierte Allen Bradley 2080-SERIALISOL (2080-SERIALISOL Serielles Kommunikationsmodul) ermöglicht die direkte physische/elektrische Kommunikation über RS-232- und RS-485-Schnittstellen mit integriertem Isolationsschutz.

Hardwarespezifikationen

Deterministische Profinet-/EtherNet-IP-Netzwerke und Integration der industriellen Kommunikation

Das Modul 2080-SERIALISOL ist für die Erweiterung von Micro-800-Steuerungen vorgesehen, wenn serielle Kommunikationskanäle eine elektrische Trennung von angeschlossenen Feldgeräten erfordern. Die isolierten seriellen Schnittstellen unterstützen die physikalischen Schichten RS-232 und RS-485 für die Kommunikation über die Protokolle Modbus RTU und ASCII.

Das Modul verwendet eine für 500 V AC ausgelegte Isolationsbarriere, um die Kommunikationsverdrahtung von den steuerungsseitigen Schaltkreisen zu trennen. Diese Konfiguration reduziert leitungsgebundene Störpfade in industriellen Schaltschränken und unterstützt die Installation mit verteilten seriellen Geräten.

Die Micro-800-Plattform unterstützt die skalierbare modulare I/O-Dichte durch steckbare Erweiterungskomponenten. Das 2080-SERIALISOL stellt zusätzliche serielle Konnektivität bereit, ohne die Kommunikationsschnittstelle der Basissteuerung zu ersetzen.

Häufig gestellte Fragen (FAQ)

F: Welche seriellen Schnittstellen werden vom 2080-SERIALISOL unterstützt?
A: Das Modul unterstützt isolierte serielle RS-232- und RS-485-Kommunikationsschnittstellen mit Kompatibilität zu den Protokollen Modbus RTU und ASCII.

F: Bietet das Modul eine elektrische Trennung zwischen der seriellen Verdrahtung und dem Steuerungssystem?
A: Ja. Das Modul verfügt über eine Isolationsbarriere mit einer angegebenen Isolationsspannung von 500 V AC.

F: Welche Montagemethode wird für das 2080-SERIALISOL verwendet?
A: Das Modul wird steckbar installiert und mechanisch mit Schrauben befestigt. Die Verdrahtung erfolgt über Klemmenblockanschlüsse.

Richtlinien für die Installation vor Ort

Installieren Sie das Modul 2080-SERIALISOL gemäß den Installationsanforderungen der Micro-800-Steuerung und überprüfen Sie vor der Inbetriebnahme den korrekten mechanischen Eingriff der Steckverbindung.

Wenden Sie für RS-232- und RS-485-Verbindungen geeignete industrielle Verdrahtungspraktiken an. Halten Sie Kommunikationskabel von Hochspannungsleitungen fern, um die Einkopplung elektromagnetischer Störungen zu reduzieren.

Schließen Sie Kabelschirme entsprechend dem Erdungskonzept des Schaltschranks an. Vermeiden Sie es, serielle Kommunikationsleitungen parallel zu Quellen starker elektrischer Störungen wie Motorstromleitungen, Frequenzumrichtern oder getakteten Stromversorgungen zu führen.

Überprüfen Sie das Anziehen des Klemmenblocks anhand des angegebenen Bereichs für das Klemmenanzugsmoment. Stellen Sie vor der Inbetriebnahme sicher, dass die angeschlossenen seriellen Geräte kompatible Kommunikationsparameter verwenden.
