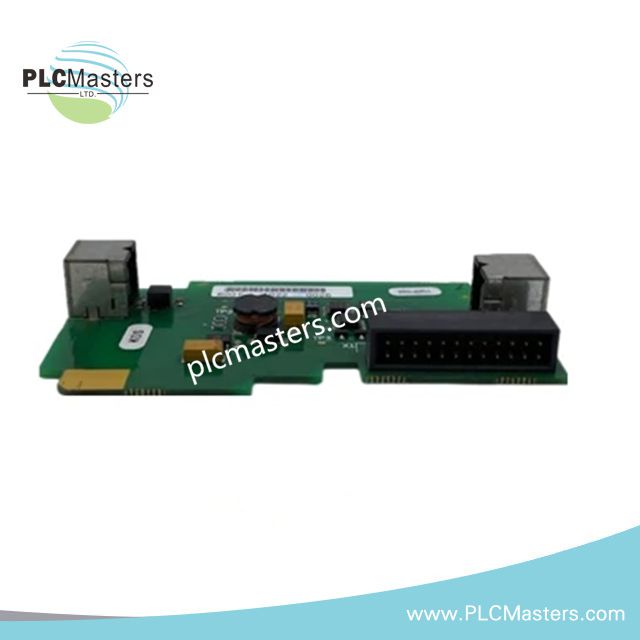

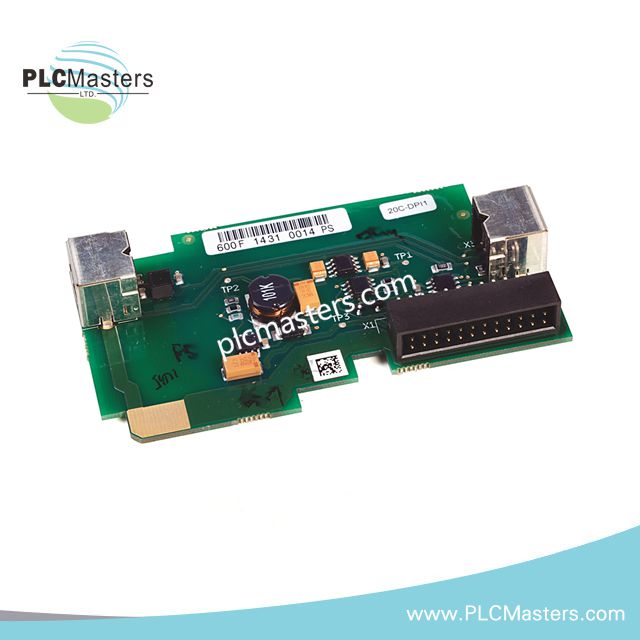

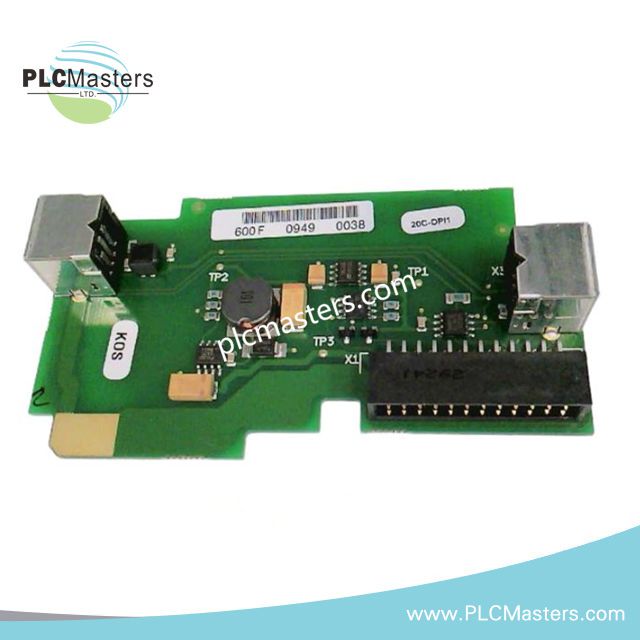

Allen-Bradley 20C-DPI1 DPI-DeviceNet-Kommunikationsmodul

Allen-Bradley 20C-DPI1 DPI-DeviceNet-Kommunikationsmodul

Das für die DeviceNet-Kommunikation in PowerFlex-Antriebssystemen der 7er-Serie konfigurierte Allen-Bradley 20C-DPI1 (20C-DPI1 DPI-DeviceNet-Kommunikationsmodul) ermöglicht die direkte physische und elektrische Ausführung von Antriebssteuerung, Überwachung und Parameters austausch über PowerFlex-Antriebsnetzwerke.

Hardwarespezifikationen

Deterministische DeviceNet-Antriebskommunikation

Das 20C-DPI1 stellt einen internen DPI-Kommunikationspfad zwischen PowerFlex-Antrieben und DeviceNet-Mastercontrollern bereit. Das Modul unterstützt zyklische E/A-Nachrichtenübertragung für Echtzeit-Antriebsbefehle, einschließlich Start-/Stopp-Steuerung, Übertragung des Drehzahlsollwerts, Überwachung des Antriebsstatus und Erfassung von Rückmeldedaten.

Die DeviceNet-Schnittstelle unterstützt eine CAN-basierte Netzwerkkommunikation mit auswählbaren Datenraten von 125 Kbps, 250 Kbps und 500 Kbps. Die automatische Baudratenerkennung ermöglicht es dem Modul, die aktive Netzwerkkommunikationsgeschwindigkeit ohne manuelle Parametrierung zu erkennen.

Das Modul unterstützt die explizite Nachrichtenübertragung für den Zugriff auf Antriebsparameter und Konfigurationsfunktionen. Bis zu acht DataLinks können für den Hochgeschwindigkeitsaustausch ausgewählter Antriebsparameter zwischen Antrieb und Hostcontroller zugewiesen werden.

Häufig gestellte Fragen

F: Wird das 20C-DPI1 extern oder intern installiert?
A: Das 20C-DPI1 ist eine interne Kommunikationsoptionskarte, die direkt in den Kommunikationssteckplatz des Steuerungsmoduls kompatibler PowerFlex-Antriebe eingesetzt wird.

F: Welche Arten von DeviceNet-Nachrichten werden vom Modul unterstützt?
A: Das Modul unterstützt sowohl die explizite Nachrichtenübertragung für den Parameterzugriff als auch die implizite E/A-Nachrichtenübertragung für die Echtzeitsteuerung und -überwachung des Antriebs.

F: Benötigt das Modul eine externe Stromversorgung?
A: Das Modul erhält seine interne Versorgung über den Antriebsbus mit 5 VDC und verwendet die über den Kommunikationsanschluss bereitgestellte DeviceNet-Netzwerkversorgung.

Richtlinien für die Installation vor Ort

Installieren Sie das 20C-DPI1 gemäß dem Hardwareinstallationsverfahren für den PowerFlex-Antrieb und vergewissern Sie sich, dass die Stromquelle des Antriebs isoliert ist, bevor Sie auf den internen Kommunikationssteckplatz zugreifen.

Schließen Sie die DeviceNet-Verkabelung über den angegebenen abnehmbaren Anschlussklemmenblock an und sorgen Sie für eine Trennung zwischen der Kommunikationsverkabelung und Hochspannungs-Motor- oder Stromleitungen, um elektrische Störungen zu reduzieren.

Schließen Sie das DeviceNet-Netzwerk ab und schirmen Sie es gemäß der geltenden DeviceNet-Installationsnorm ab. Verbinden Sie Kabelschirme nach anerkannten Erdungspraktiken und vermeiden Sie dabei Erdschleifen zwischen mehreren Steuerschränken.

Überprüfen Sie nach der Installation die Statusanzeigen der Netzwerk- und Modul-LEDs, bestätigen Sie die DeviceNet-Knotenkommunikation und validieren Sie den Austausch von Antriebsparametern, bevor Sie den Antrieb in Betrieb nehmen.
