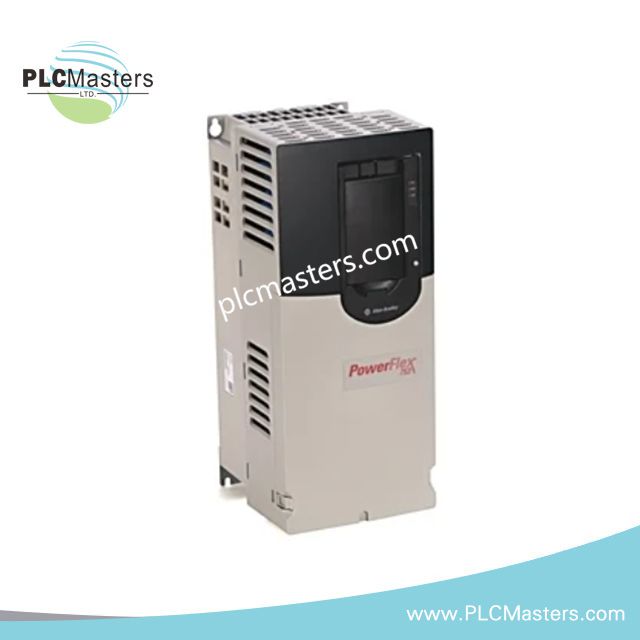

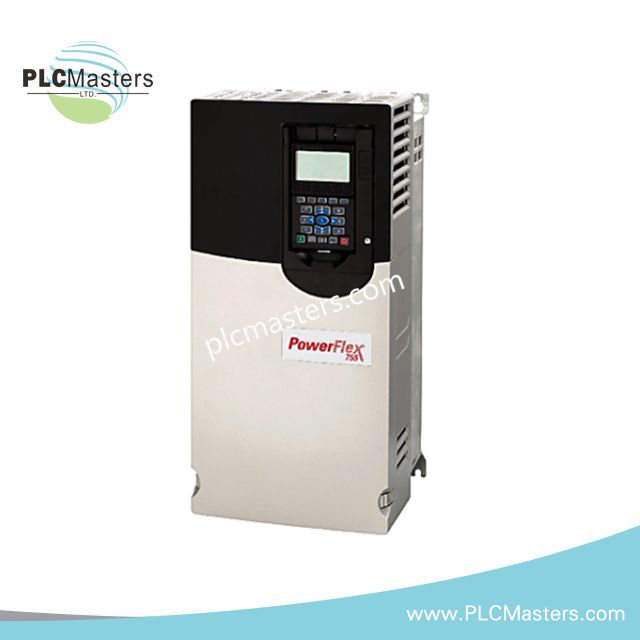

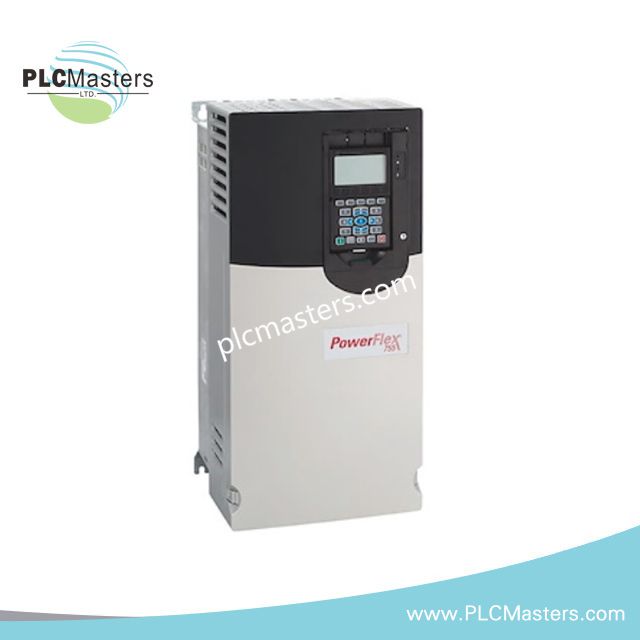

Allen Bradley 20G11ND077AA0NNNNN PowerFlex 755 AC-Antrieb

Allen Bradley 20G11ND077AA0NNNNN PowerFlex 755 AC-Antrieb

Der Allen Bradley 20G11ND077AA0NNNNN, auch als 20G11ND077AA0NNNNN PowerFlex 755 AC-Antrieb katalogisiert, dient als dedizierte Hardwarekomponente zur Regelung der Motordrehzahl und zur Leistungsumwandlung innerhalb industrieller Steuerungsnetzwerke mit EtherNet/IP.

Hardwarespezifikationen

EtherNet/IP- und Antriebssteuerungsarchitektur

Die Plattform PowerFlex 755 unterstützt deterministische industrielle Kommunikation über Ethernet-basierte Steuerschnittstellen. Der 20G11ND077AA0NNNNN bietet Ethernet-Kommunikationsfähigkeit zur Integration in automatisierte, steuerungsbasierte Systeme. Antriebsparameter, Statusrückmeldungen und Befehlssignale werden über die Netzwerkschnittstelle ausgetauscht, während die interne Leistungsstufe den Betrieb von dreiphasigen AC-Motoren steuert.

Die Antriebskonfiguration umfasst einen AC-Eingang mit Vorladung und DC-Zwischenkreisklemmen. Der integrierte Transistor für die dynamische Bremsung unterstützt die kontrollierte Energieableitung während regenerativer Motorzustände. Die offene Gehäuseausführung erfordert die Installation in einem geeigneten Schaltschrank.

Häufig gestellte Fragen

F: Umfasst der 20G11ND077AA0NNNNN einen internen Bremswiderstandstransistor?
A: Ja. Die Katalogkonfiguration umfasst einen internen Transistor für Anwendungen mit dynamischer Bremsung.

F: Welche Kommunikationsschnittstelle ist in diesem AC-Antrieb installiert?
A: Die angegebene Konfiguration bietet Ethernet-Kommunikationsfähigkeit zur Integration in industrielle Netzwerke.

F: Ist eine türmontierte HIM-Bedienerschnittstelle enthalten?
A: Nein. Die Modellkonfiguration gibt an, dass kein türmontiertes HIM installiert ist.

Richtlinien für die Installation vor Ort

Installieren Sie den Antrieb gemäß den Anforderungen an den elektrischen Schutz in einem geeigneten Gehäuse für Geräte offener Bauart. Halten Sie Stromleitungen und Ethernet-Kommunikationskabel getrennt, um elektrische Störungen zu reduzieren.

Schließen Sie den Schutzleiter gemäß den üblichen Installationspraktiken für industrielle Antriebe an. Verwenden Sie, sofern vom Systemdesign gefordert, geschirmte Motor- und Kommunikationskabel und schließen Sie die Kabelschirme entsprechend der Erdungsmethode der Anlage an.

Überprüfen Sie vor dem Einschalten des Antriebs die Eingangsspannung, die Phasenkonfiguration, die Motornennströme und die Parametereinstellungen. Stellen Sie sicher, dass die Luftströmungswege für die luftgekühlte Wärmeableitung frei bleiben.
