Allen-Bradley 2711-KC1/F PanelView 1200 Bedienerterminal
$123.00
$320.00
Beschreibung

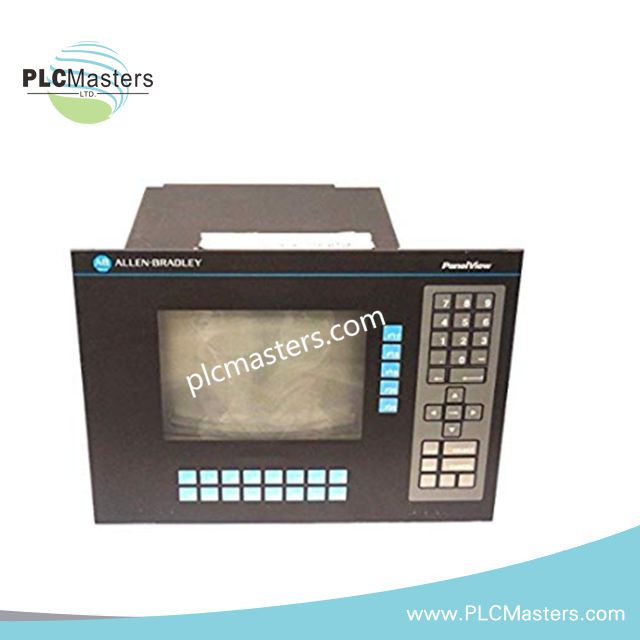

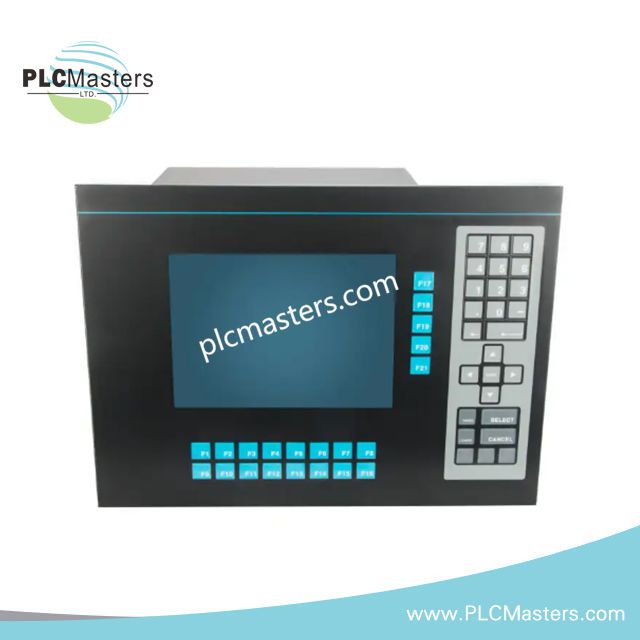

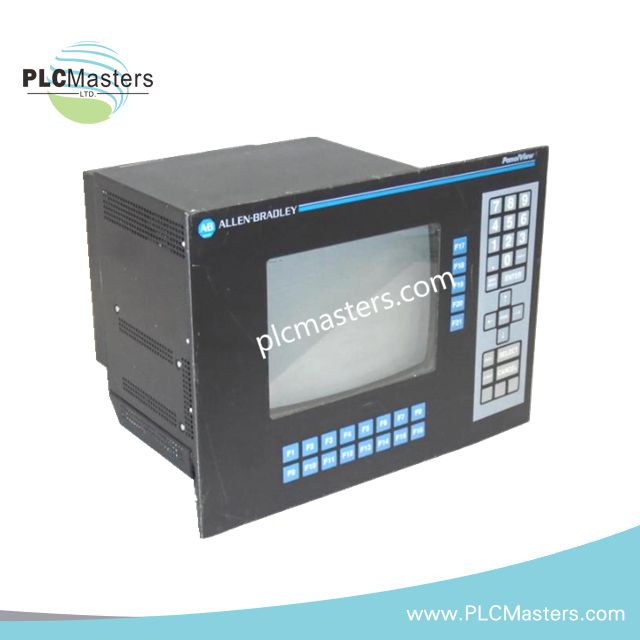

Allen-Bradley 2711-KC1/F PanelView 1200 Bedienerterminal
Das Allen-Bradley 2711-KC1/F, auch als 2711-KC1 PanelView 1200 Bedienerterminal katalogisiert, dient als dedizierte Hardwarekomponente für die Eingabe von Bedienerdaten, die Anzeige des Maschinenstatus und den Austausch von Steuersignalen innerhalb industrieller Allen-Bradley-Remote-I/O-Automatisierungsnetzwerke.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 2711-KC1/F |
| Marke | Allen-Bradley / Rockwell Automation |
| Herkunft | Vereinigte Staaten |
| Gewicht | 20 lbs |
| Betriebstemperatur | 0 °C bis 50 °C |
| Leistungsaufnahme | Maximal etwa 100 VA |
| Produktfamilie | PanelView 1200 Bedienerterminals |
| Displaytyp | 12-Zoll-Farb-CRT-Display |
| Eingabemethode | Taktile Folientastatur aus Edelstahl |
| Funktionstasten | 16 Funktionstasten (F1 bis F16) |
| Lebensdauer der Tastatur | 2 Millionen Betätigungen |
| Kommunikationsschnittstelle | Remote I/O (RIO), RS-232-Druckerschnittstelle |
| Eingangsspannung | 90–132 VAC / 180–264 VAC, automatische Auswahl |
| Eingangsfrequenz | 47–63 Hz |
| Speichertyp | RAM mit Unterstützung für nichtflüchtige Speicherung |
| Konfigurationssoftware | PanelBuilder 1200 |
| Anzeigeformat | 24 Zeilen x 80 Spalten |
| Gehäuseschutzart | NEMA Typ 4X (nur Innenbereich), NEMA 12, NEMA 13 |
| Lagertemperatur | −40 °C bis 85 °C |
| Relative Luftfeuchtigkeit | 5 % bis 95 %, nicht kondensierend |
Integration in industrielle Steuerungsnetzwerke
Das 2711-KC1/F lässt sich über die Remote-I/O-Konnektivität in die Kommunikationsarchitekturen von Allen-Bradley-SPS integrieren. Das Terminal tauscht Bedienerbefehle, Statusinformationen und Alarmdaten über unterstützte Netzwerkschnittstellen mit Steuerungssystemen aus, darunter SPS-5- und SLC-Steuerungsfamilien.
Die Hardware-Revision F der PanelView-1200-Serie verfügt im Vergleich zu früheren Serienrevisionen über aktualisierte interne Platinenbaugruppen und Netzteilkomponenten. Das Terminal bleibt mit PanelBuilder-1200-Konfigurationsumgebungen für die Übertragung von Anwendungen und Wartungsarbeiten kompatibel.
Die Bedienerschnittstelle mit Tastatur ermöglicht eine direkte mechanische Eingabe über taktile Folientasten. Dadurch sind die numerische Eingabe, die Aktivierung von Funktionstasten und die Ausführung von Maschinenbefehlen ohne Touchscreen-Bedienung möglich.
Häufig gestellte Fragen
F: Unterstützt das 2711-KC1/F eine Touchscreen-Bedienung?
A: Nein. Das 2711-KC1/F verwendet eine taktile Folientastatur mit Funktionstasten und alphanumerischer Eingabemöglichkeit.
F: Welches Kommunikationsnetzwerk wird vom Terminal unterstützt?
A: Das Terminal unterstützt die Remote-I/O-Kommunikation zur Verbindung mit kompatiblen Allen-Bradley-Steuerungssystemen. Für druckerbezogene Kommunikationsfunktionen steht RS-232 zur Verfügung.
F: Ist das 2711-KC1/F mit neueren PanelView-Plattformen kompatibel?
A: Das 2711-KC1/F basiert auf der PanelView-1200-Architektur und erfordert die Software PanelBuilder 1200 für die Konfiguration und Wartung von Anwendungen.
Richtlinien für die Installation vor Ort
Installieren Sie das 2711-KC1/F in einem Schalttafelausschnitt gemäß den mechanischen Montageanforderungen des PanelView-1200-Terminalgehäuses. Stellen Sie sicher, dass die Montagefläche eine ausreichende mechanische Unterstützung für die CRT-Displaybaugruppe bietet.
Schließen Sie den AC-Stromeingang unter Anwendung industrieller Verdrahtungspraktiken an. Trennen Sie Stromleiter von Kommunikationskabeln, um elektrische Störungen zu reduzieren. Verwenden Sie geeignete Erdungsmethoden zwischen dem Terminalgehäuse und dem Erdungssystem der Schalttafel.
Verwenden Sie für Remote-I/O-Verbindungen, sofern von der Installationsumgebung gefordert, abgeschirmte Kommunikationskabel. Schließen Sie die Kabelschirme gemäß den Erdungsspezifikationen des Steuerungsnetzwerks an und vermeiden Sie es, Kommunikationsleitungen parallel zu Motor- oder Antriebsleitungen mit hohen Strömen zu verlegen.
Überprüfen Sie vor der Inbetriebnahme die Auswahl der Versorgungsspannung, die Kommunikationsadressierung, die Tastaturfunktion, die Displayreaktion und die Kompatibilität des Anwendungdownloads über die Konfigurationsumgebung PanelBuilder 1200.
