Allen-Bradley 2711-T10G3 PanelView 1000 Standard-Bedienterminal

Allen-Bradley 2711-T10G3 PanelView 1000 Standard-Bedienterminal

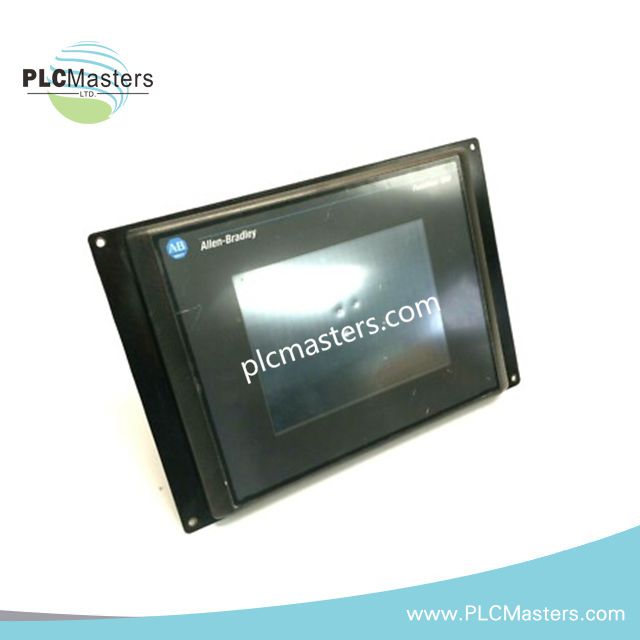

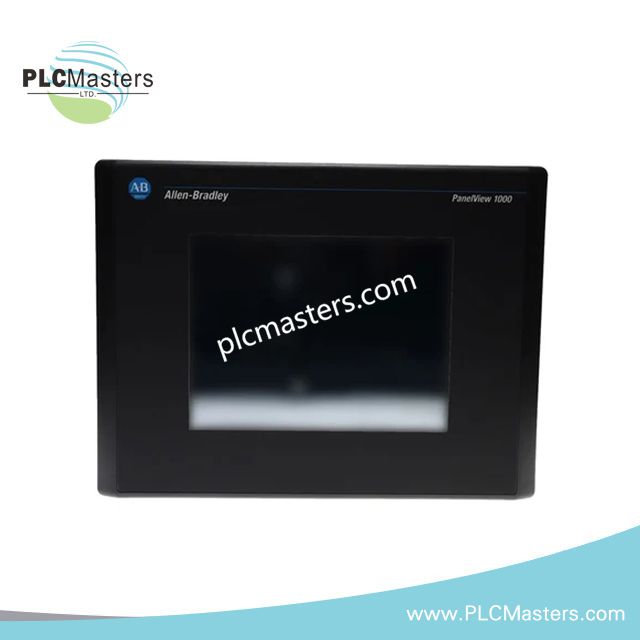

Ausgelegt für die Bedienereingabe über den Touchscreen und die DH-485-Kommunikation in PanelView-1000-Systemen bietet der Allen-Bradley 2711-T10G3 (2711-T10G3 PanelView 1000 Standard-Bedienterminal) direkte Bedienerschnittstellenfunktionen über ein 10,1-Zoll-Graustufendisplay.

Hardwarespezifikationen

PLC-Schnittstelle und Displayeigenschaften von Allen-Bradley

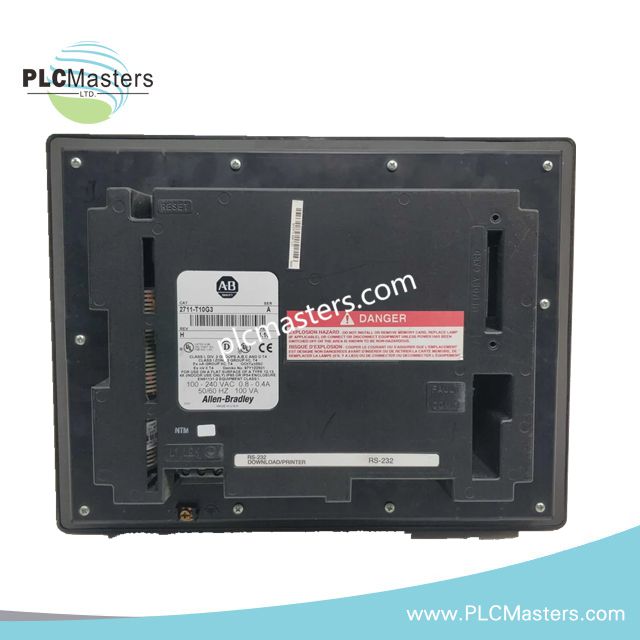

Der 2711-T10G3 verwendet eine Matrix aus 384 definierten Touch-Zellen für die Bedienereingabe. Das Display mit 640 x 480 Pixeln bietet vier Graustufen, während der DH-485-Anschluss die angegebene Schnittstelle zur Steuerungskommunikation bereitstellt. Zusätzlich ist der RS-232-Anschluss für die Druckerkommunikation vorgesehen und nicht als primäre DH-485-Netzwerkschnittstelle.

Für die Integration in Schalttafeln legen die Gehäuseklassifizierung und der angegebene Betriebstemperaturbereich die für das Terminal geltenden Umgebungsbedingungen fest. Daher sollte die Installation die vom Hersteller vorgegebenen Temperatur- und Gehäuseanforderungen einhalten.

Häufig gestellte Fragen

F: Welche Kommunikationsschnittstellen bietet der 2711-T10G3?

A: Das Terminal bietet eine DH-485-Kommunikationsschnittstelle und einen RS-232-Anschluss, der für die Druckerkommunikation vorgesehen ist.

F: Welche Display- und Touchscreen-Eigenschaften bietet das Terminal?

A: Das Terminal verfügt über ein 10,1-Zoll-Graustufendisplay mit einer Auflösung von 640 x 480 Pixeln und 384 Touchscreen-Zellen.

F: Können die bereitgestellten Gewichtsdaten als einzelner bestätigter Wert betrachtet werden?

A: Nein. In den bereitgestellten Spezifikationen sind 2,92 kg und separat 7,01 lb aufgeführt. Daher muss die Abweichung anhand der Hardwaredokumentation überprüft werden.

Richtlinien für die Installation vor Ort

Installieren Sie das Terminal in einem Schalttafelausschnitt, der der mechanischen Installationsdokumentation des Herstellers entspricht. Prüfen Sie die Gehäuseanforderungen, bevor Sie die Bedienerschnittstelle im Schaltschrank montieren.

Schließen Sie die angegebene Wechselstromversorgung innerhalb des Eingangsbereichs von 85 bis 264 VAC und des Frequenzbereichs von 47 bis 63 Hz an. Sorgen Sie für eine Schutzerdung gemäß der geltenden Norm für elektrische Installationen.

Verlegen Sie die DH-485-Kommunikationsleitungen getrennt von Wechselstromleitungen mit hoher Stromstärke und Schaltkreisen. Vermeiden Sie nach Möglichkeit eine parallele Verlegung mit Motorkabeln, Schützverdrahtungen und anderen störungsintensiven Leitungen.

Schließen Sie die Kommunikationsschirmung gemäß der geltenden PanelView- und DH-485-Installationsdokumentation an. Vermeiden Sie unbeabsichtigte Schirmstrompfade über mehrere Erdungspunkte des Schaltschranks.

Halten Sie die Touchscreen-Oberfläche während der Installation frei von mechanischem Druck. Überprüfen Sie nach dem Einschalten des Terminals die Displayfunktion, die Touchscreen-Reaktion, die DH-485-Kommunikation und die RS-232-Druckerkommunikation.

Halten Sie die Umgebungstemperatur während des Betriebs innerhalb von 0 bis 55 °C. Bei Lagerung oder Transport ist der angegebene Lagertemperaturbereich von -20 bis 70 °C einzuhalten.
