Allen-Bradley 2711-TC4 PanelView 1200 Bedienterminal

Allen-Bradley 2711-TC4 PanelView 1200 Bedienerterminal

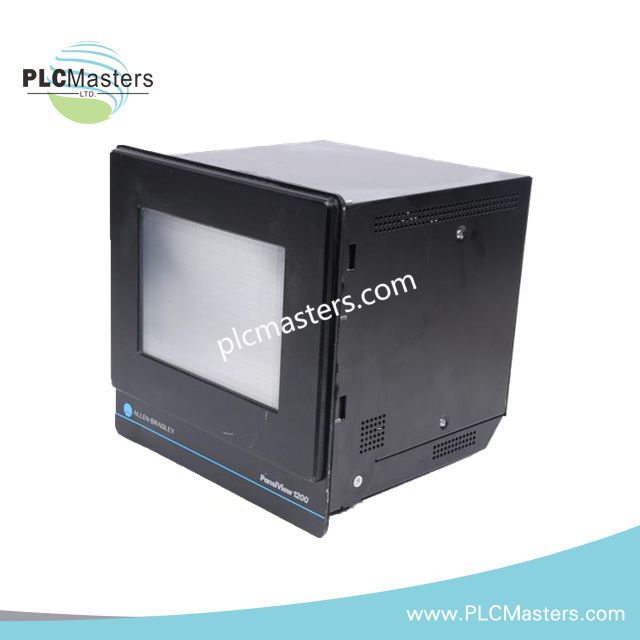

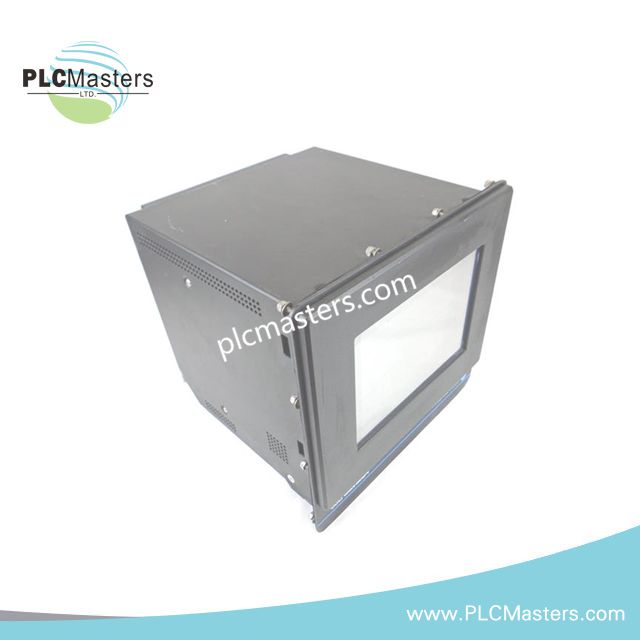

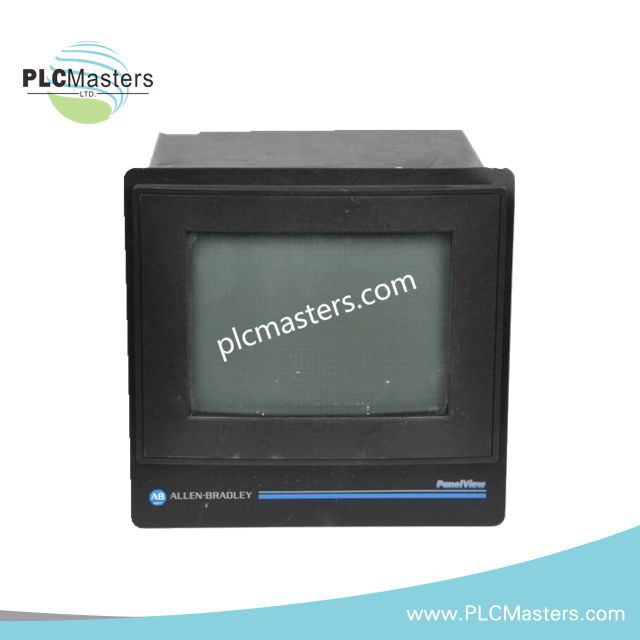

Das für die Bedienereingabe über den Touchscreen und die Remote-I/O-Kommunikation innerhalb der PanelView-1200-Plattform konfigurierte Allen-Bradley 2711-TC4 (Bedienerterminal 2711-TC4) bietet direkte Bedienerschnittstellenfunktionen über ein Farb-CRT-Display und eine Touch-Zellen-Matrix.

Hardwarespezifikationen

Industrielle Steuerung und Remote-I/O-Schnittstelle

Der 2711-TC4 verwendet Remote-I/O-Kommunikation für den Datenaustausch mit kompatiblen Allen-Bradley-Steuerungssystemen. Der separate RS-232-Anschluss ermöglicht laut den bereitgestellten technischen Daten den Anschluss eines Programmiergeräts oder Druckers.

Der Touchscreen enthält 120 Touch-Zellen und besteht aus chemisch gehärtetem Glas mit einer kratzbeständigen Polyesteroberfläche. Daher sollte die Installation die Displayoberfläche vor mechanischen Stößen, abrasiven Verunreinigungen und übermäßigem Reinigungsdruck schützen.

Die bereitgestellten Daten weisen das Terminal als PanelView-1200-Gerät mit Bolzenmontage und einer NEMA-4X-Gehäusekonfiguration aus. Eine Backplane-Kommunikation ist nicht angegeben; Remote I/O sollte daher weiterhin als primäre Systemschnittstellenbezeichnung verwendet werden.

Häufig gestellte Fragen

F: Bestätigen die bereitgestellten Daten einen Hot-Swap-Betrieb für den 2711-TC4?

A: Nein. Die bereitgestellten Informationen enthalten keine Angaben zu Hot-Swap-Fähigkeiten oder Verfahren zum Austausch von Modulen unter Spannung.

F: Welche Kommunikationsschnittstellen sind für dieses Terminal angegeben?

A: Die bereitgestellten Daten nennen Remote-I/O-Kommunikation sowie einen RS-232-Programmier- oder Druckeranschluss.

F: Sind die widersprüchlichen Angaben zu Display, Gewicht und Eingangsleistung bestätigt?

A: Nein. Die Quelldaten enthalten widersprüchliche Werte. Daher müssen die Abweichungen anhand des zutreffenden Hardwarehandbuchs oder des Typenschilds überprüft werden.

Richtlinien für die Installation vor Ort

Installieren Sie das Terminal gemäß der vorgegebenen Bolzenmontage und sorgen Sie für eine gleichmäßige mechanische Abstützung rund um das Gehäuse.

Überprüfen Sie vor dem Anschließen der Stromversorgung das tatsächliche Typenschild des Terminals, da die bereitgestellte Quelle widersprüchliche AC-Eingangsbereiche enthält.

Verwenden Sie für die bestätigte Versorgungsspannung und Installationsumgebung geeignete Leitungen, Schutzvorrichtungen und Anschlusskomponenten mit entsprechender Nennleistung.

Führen Sie Kommunikationsleitungen getrennt von Hochspannungsleitern und Schaltkreisen mit hohen Schaltströmen, um elektromagnetische Störungen zu reduzieren.

Wenn ein geschirmtes Kommunikationskabel verwendet wird, schließen Sie den Schirm gemäß der zutreffenden Allen-Bradley-Installationsspezifikation und den örtlichen Erdungsanforderungen an.

Vermeiden Sie es, RS-232- oder Remote-I/O-Leitungen unmittelbar neben Motorleitungen, Schützleitungen oder anderen störungsreichen Leitern zu verlegen.

Erhalten Sie die Dichtungsanordnung des NEMA-4X-Gehäuses während der Schaltschrankinstallation aufrecht, insbesondere im Bereich von Montageöffnungen und Kabeleinführungen.

Verwenden Sie keine scheuernden Reinigungsmittel und keine scharfen Werkzeuge auf der Touchscreen-Oberfläche, da das Display mit einer schützenden Polyesterabdeckung versehen ist.

Überprüfen Sie vor der Inbetriebnahme anhand der Terminaldokumentation die Betriebstemperatur, Lagerbedingungen, Nennleistung, Kommunikationskonfiguration und Firmwarekompatibilität.
