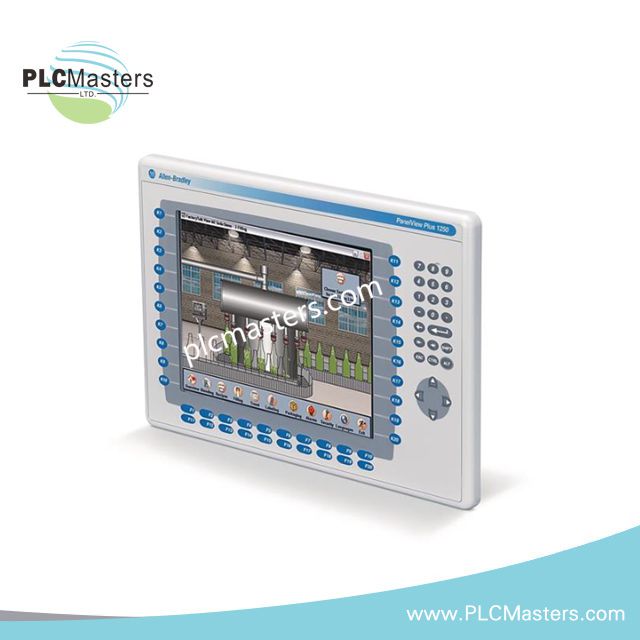

Allen-Bradley 2711P-B12C4A8 PanelView Plus 6 Bedienerterminal

Allen-Bradley 2711P-B12C4A8 PanelView Plus 6 Bedienerterminal

Für die Ausführung der Bedienerschnittstelle in PanelView Plus 6-HMI-Systemen konfiguriert, ermöglicht das Allen-Bradley 2711P-B12C4A8 (2711P-B12C4A8 PanelView Plus 6 Bedienerterminal) die direkte physische und elektrische Bedienung über Tastatur-/Touch-Eingabe, die Verarbeitung von Farbanzeigen sowie Ethernet-/RS-232-Kommunikationsschnittstellen.

Hardwarespezifikationen

Deterministische Profinet-/EtherNet-IP-Netzwerkschnittstelle

Das 2711P-B12C4A8 arbeitet als Allen-Bradley PanelView Plus 6-Terminal mit Ethernet- und RS-232-Kommunikationsfähigkeit für den industriellen HMI-Datenaustausch. Die Ethernet-Schnittstelle unterstützt die Verbindung mit Steuerungsnetzwerken zur Übertragung von Bedienerbefehlen, zur Statusüberwachung und zur Visualisierung von Anwendungsdaten. Die Kommunikationsarchitektur basiert auf den Schnittstellen der PanelView-Plus-Plattform mit einer firmwaregesteuerten Protokollverarbeitung.

Das Terminal bietet Tastatur- und Touchscreen-Eingabekanäle in Kombination mit einer 12,1-Zoll-Far،displayeinheit. Die Hardware der Bedienerschnittstelle verarbeitet grafische Objekte, Alarmmeldungen und Steuerungsdaten über die Windows-CE-6-Betriebsumgebung.

Häufig gestellte Fragen

F: Unterstützt das 2711P-B12C4A8 den Hot-Swap-Betrieb während des Betriebs?
A: Die bereitgestellten technischen Daten machen keine Angaben zu einer Hot-Swap-Funktion. Installation und Austausch sollten gemäß den industriellen Sicherheitsverfahren für elektrische Anlagen im spannungsfreien Zustand durchgeführt werden.

F: Welche Kommunikationsschnittstellen sind an diesem Terminal verfügbar?
A: Das Gerät verfügt über Ethernet, RS-232 und zwei USB-Anschlüsse für Kommunikation und den Anschluss von Peripheriegeräten.

F: Welcher Eingangsspannungsbereich ist für den Betrieb erforderlich?
A: Das Terminal akzeptiert eine Eingangsspannung von 100–240 VAC bei 50/60 Hz.

Richtlinien für die Installation vor Ort

• Installieren Sie das Terminal in einem geeigneten industriellen Schaltschrank mit mechanischer Unterstützung für die Displayeinheit.
• Halten Sie Kommunikationsleitungen und Hochspannungsleiter getrennt, um elektrische Störungen zu reduzieren.
• Verwenden Sie abgeschirmte Kommunikationskabel, sofern dies gemäß den Installationsrichtlinien des Steuerungssystems erforderlich ist.
• Schließen Sie Kabelschirme entsprechend dem Erdungskonzept des Schaltschranks an und vermeiden Sie unbeabsichtigte Erdschleifen.
• Überprüfen Sie vor dem Einschalten die Polarität der AC-Verdrahtung, die Schutzerdung und die Spannungskompatibilität.
• Stellen Sie sicher, dass die Verlegung der Ethernet- und RS-232-Kabel den geltenden Anforderungen für die Installation industrieller Netzwerke entspricht.
• Stellen Sie sicher, dass Touchscreen- und Tastaturbereich nach der Schaltschrankinstallation für die Bedienung zugänglich bleiben.
