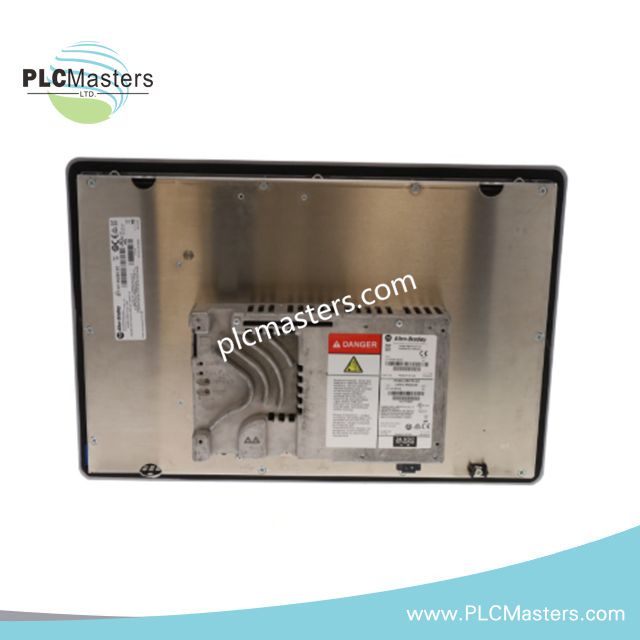

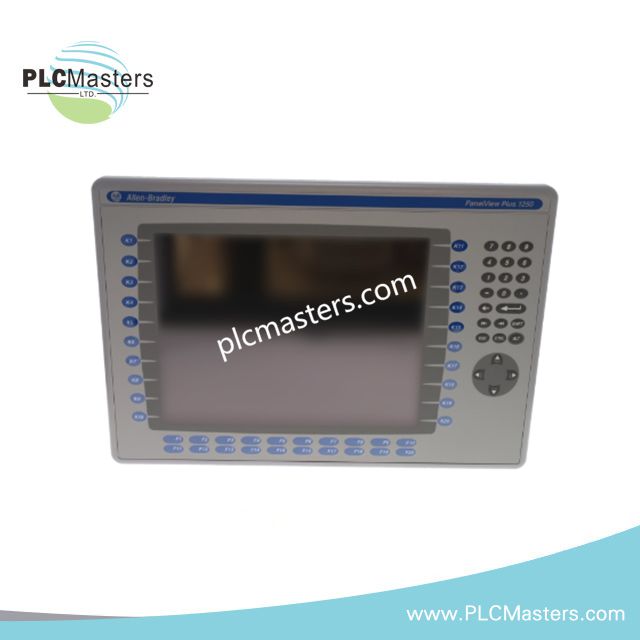

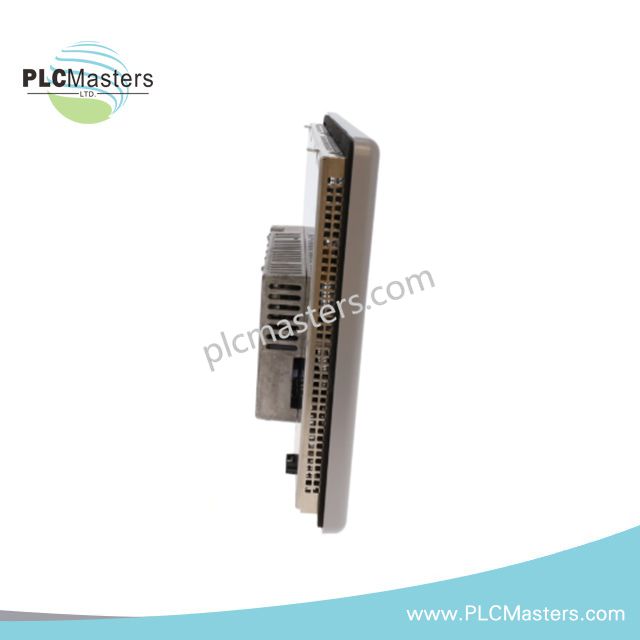

Allen-Bradley 2711P-B12C4D8 PanelView Plus 6 Bedienerterminal

Allen-Bradley 2711P-B12C4D8 PanelView Plus 6 Bedienterminal

Das für die Bedienerschnittstellensteuerung und die Visualisierung von Maschinendaten in Allen-Bradley-PanelView-Plus-6-Systemen konfigurierte Allen-Bradley 2711P-B12C4D8 (2711P-B12C4D8-Bedienterminal) ermöglicht die direkte physische/elektrische Bedienung über Tastatur, Touchscreen, Ethernet- und RS-232-Kommunikationsschnittstellen.

Hardwarespezifikationen

EtherNet/IP-Netzwerk und Kommunikationseigenschaften von PanelView Plus

Das 2711P-B12C4D8 unterstützt Ethernet- und RS-232-Kommunikationskanäle für den Datenaustausch zwischen dem Bedienterminal und angeschlossenen Steuerungsgeräten. Das Terminal stellt über ein TFT-Farbdisplay, programmierbare Funktionstasten und eine resistive Touchscreen-Eingabe eine lokale Mensch-Maschine-Schnittstelle bereit. Die Kommunikationskonfiguration wird über die Terminalsoftware von PanelView Plus 6 und die Schnittstellen der angeschlossenen Steuerung verwaltet.

Häufig gestellte Fragen

F: Unterstützt das 2711P-B12C4D8 den Hot-Swap-Betrieb während des Systembetriebs?
A: Das Terminal ist nicht als hot-swap-fähiges Gerät spezifiziert. Verfahren zum Abschalten und Installieren sollten den üblichen Wartungspraktiken für industrielle Schalttafeln entsprechen.

F: Welcher Eingangsspannungsbereich ist für das Terminal erforderlich?
A: Das 2711P-B12C4D8 arbeitet mit einem Eingangsspannungsbereich von 18–32 VDC.

F: Welche Kommunikationsschnittstellen sind im Terminal integriert?
A: Das Gerät verfügt über Ethernet, RS-232 und zwei USB-Hostanschlüsse für Kommunikation und den Anschluss von Peripheriegeräten.

Richtlinien für die Installation vor Ort

Installieren Sie das 2711P-B12C4D8 in einem geeigneten Industriegehäuse mit angemessenem Umweltschutz. Schließen Sie die 24-VDC-Versorgung mit korrekt dimensionierten Leitungen an und achten Sie während der Installation auf die richtige Polarität.

Verlegen Sie Kommunikationskabel getrennt von Hochspannungsleitungen, um elektrische Störungen zu reduzieren. Wenden Sie die Schirmung und Erdung gemäß den Anforderungen des angeschlossenen Steuerungssystems an. Überprüfen Sie vor der Inbetriebnahme die Verlegung der Ethernet- und RS-232-Kabel, den festen Sitz der Steckverbinder und die Erdung der Schalttafel.

Halten Sie um die Terminaleinheit ausreichend Abstand für Belüftung und Wartungsarbeiten ein. Prüfen Sie vor der Übertragung von Projektdateien auf das Bedienterminal die Firmware-Kompatibilität und die Unterstützung der Anwendungsdateien.
