Allen-Bradley 2711P-B6C5A PanelView Plus 600 Bedienerterminal

Allen-Bradley 2711P-B6C5A PanelView Plus 600 Bedienerschnittstellenterminal

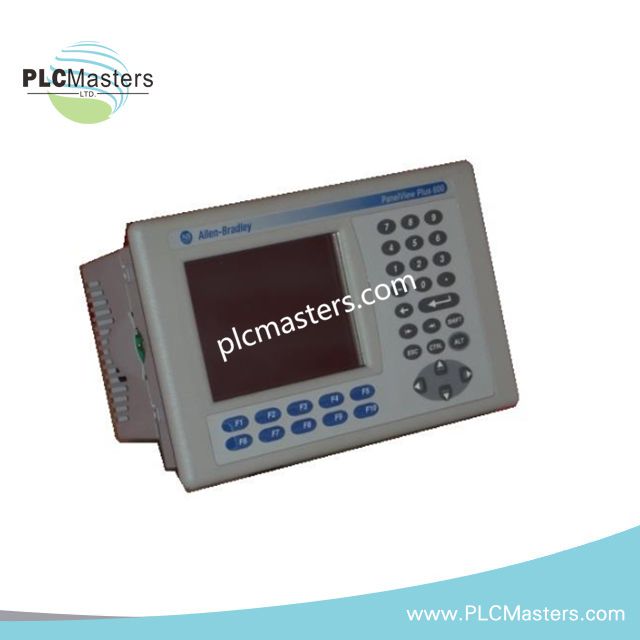

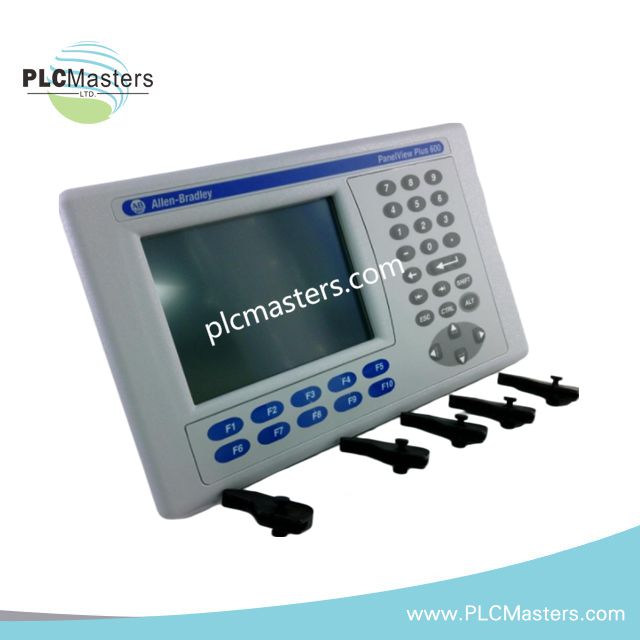

Das Allen-Bradley 2711P-B6C5A, auch als 2711P-B6C5A PanelView Plus 600 Bedienerschnittstellenterminal katalogisiert, bietet Eingaben über Tastatur und Touchscreen, ein 5,7-Zoll-Farb-TFT-Display, RS-232-Kommunikation, USB-Konnektivität und eine Eingangsspannung von 85–264 VAC.

Hardwarespezifikationen

Merkmale der industriellen Steuerung und Schnittstelle

Das 2711P-B6C5A kombiniert eine resistive Touchscreen-Schnittstelle mit einer physischen Tastatur. Das Display dient sowohl als visuelle Ausgabe als auch als Touchscreen-Eingabefläche. Die Tastatur bietet 10 programmierbare Funktionstasten zur Eingabe durch den Bediener.

Die Kommunikation erfolgt über RS-232- und USB-Schnittstellen, wie für die gelieferte Konfiguration angegeben. Das Terminal akzeptiert 85–264 VAC bei 47–63 Hz. Die batteriegepufferte Echtzeituhr ermöglicht die Zeitstempelung gespeicherter oder betrieblicher Daten.

Für die Wartung der PanelView-Plus-Plattform sollte die Kompatibilität der Firmware-Flash-Datei mit der installierten Terminalhardware und der entsprechenden PanelView-Plus-Softwareumgebung vor jeder Firmwareänderung überprüft werden. In den bereitgestellten Daten ist keine spezifische Kompatibilitätsmatrix für Firmwareversionen enthalten.

Häufig gestellte Fragen (FAQ)

F: Welche Eingabemethoden für Bediener bietet das 2711P-B6C5A?

A: Das Terminal verfügt über einen Touchscreen und eine Tastatur mit 10 programmierbaren Funktionstasten.

F: Welche Kommunikationsschnittstellen sind angegeben?

A: Die bereitgestellten technischen Daten nennen RS-232- und USB-Schnittstellen.

F: Welche Ersatzbatterie ist für die Echtzeituhr angegeben?

A: Als Ersatzbatterie ist die Allen-Bradley-Teilenummer 2711P-RY2032 angegeben.

Richtlinien für die Installation vor Ort

• Installieren Sie das Terminal in einem Gehäuse, das mit den angegebenen NEMA- und IP-Schutzanforderungen kompatibel ist.
• Überprüfen Sie vor der Montage den Schalttafelausschnitt und die mechanischen Abstände anhand der zutreffenden Installationsdokumentation für PanelView Plus 600.
• Stellen Sie sicher, dass die bereitgestellte Wechselstromquelle innerhalb des angegebenen Eingangsspannungsbereichs von 85–264 VAC und des Frequenzbereichs von 47–63 Hz liegt.
• Verlegen Sie Kommunikationsleitungen nach Möglichkeit getrennt von Hochspannungsstromleitungen, um elektrische Störungen zu reduzieren.
• Halten Sie bei der Verkabelung der RS-232-Kommunikation geeignete Maßnahmen zur Kabelschirmung und Erdung gemäß den Anforderungen der angeschlossenen Geräte ein.
• Sorgen Sie für eine Schutzerdung und einen Potenzialausgleich des Installationsgehäuses gemäß den geltenden elektrotechnischen Vorschriften.
• Führen Sie keine Firmwareaktualisierungen durch, bevor die Hardware- und Firmwarekompatibilität für die installierte PanelView-Plus-Plattform überprüft wurde.
• Beachten Sie die Einschränkung auf die Verwendung in Innenbereichen, die mit der Gehäusespezifikation Typ 4X verbunden ist.
• Überprüfen Sie nach der mechanischen Installation und dem Einschalten die Funktion von Touchscreen und Tastatur.
• Trennen Sie das Terminal zum Austauschen der Batterie von der entsprechenden Stromversorgung und befolgen Sie das Wartungsverfahren des Herstellers.
