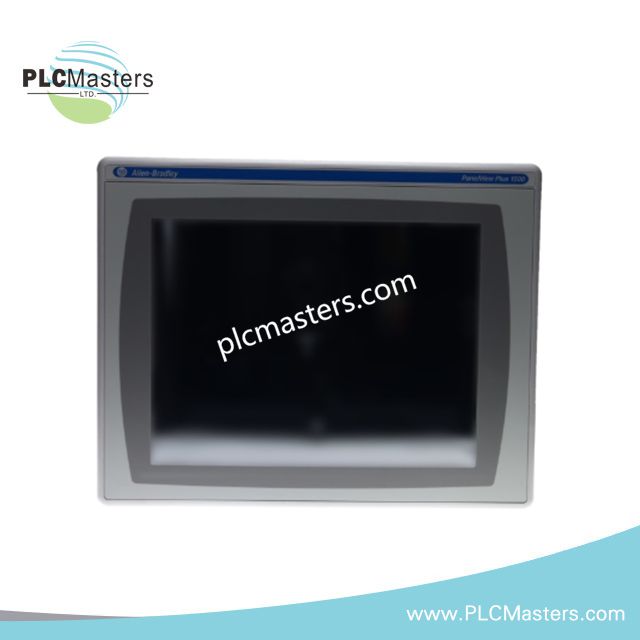

Allen-Bradley 2711P-RDT15C/B PanelView Plus 15-Zoll-Anzeigemodul

Allen-Bradley 2711P-RDT15C/B PanelView Plus 15-Zoll-Anzeigemodul

Das für die Bedienervisualisierung und die Touchscreen-Eingabe in PanelView-Plus- und PanelView-Plus-6-1500-Terminals konfigurierte Allen-Bradley 2711P-RDT15C/B (2711P-RDT15-Anzeigemodul) stellt die physische Anzeige und die Bedienereingabeschnittstelle bereit. Es verwendet ein 15,0-Zoll-Farb-TFT-LCD mit Aktivmatrix, einer XGA-Auflösung von 1024 x 768 und einem analogen resistiven Touchscreen. Das Suffix C kennzeichnet eine Schutzbeschichtung der internen Leiterplatte.

Hardwarespezifikationen

PanelView-Plus-Schnittstelle und Firmwarekompatibilität

Das 2711P-RDT15C/B ist eine Hardwarekomponente auf der Anzeigeseite für die in den bereitgestellten Daten genannten Terminalfamilien PanelView Plus und PanelView Plus 6 1500. Seine primären elektrischen Funktionen sind die TFT-Anzeigeschnittstelle und die Schnittstelle für den analogen resistiven Touchscreen. Die bereitgestellten Spezifikationen enthalten keine Angaben zu einer unabhängigen Kommunikationsschnittstelle, zur Geschwindigkeit des Rückwandbusses oder zu einer erforderlichen Firmwareversion für dieses Ersatz-Anzeigemodul. Die Firmwarekompatibilität sollte daher vor dem Austausch anhand der vollständigen Terminalbaugruppe und der zutreffenden Dokumentation von Rockwell Automation überprüft werden.

Die beschichtete Leiterplatte verfügt über eine zusätzliche Schutzschicht für die interne Elektronik. Die bereitgestellten Daten bringen die Beschichtung ausdrücklich mit dem Schutz vor korrosiven Atmosphären, Staub und Feuchtigkeit in Verbindung.

Häufig gestellte Fragen (FAQ)

F: Welche Touchscreen-Technologie wird vom 2711P-RDT15C/B verwendet?
A: Das Modul verwendet zur Bedienereingabe einen analogen resistiven Touchscreen.

F: Wie hoch sind die Anzeigeauflösung und der aktive Anzeigebereich?
A: Die Anzeigeauflösung beträgt 1024 x 768 XGA, der aktive Anzeigebereich 304 x 228 mm.

F: Kennzeichnet das Suffix C eine Hardwareänderung?
A: Ja. Die bereitgestellten Daten geben an, dass das Suffix C eine Schutzbeschichtung der internen Leiterplatte kennzeichnet.

Richtlinien für die Installation vor Ort

• Überprüfen Sie vor der Installation die Ersatz-Katalognummer anhand des installierten PanelView-Plus- oder PanelView-Plus-6-1500-Terminals.
• Trennen Sie die Stromversorgung, bevor Sie die Anzeigeeinheit ausbauen oder installieren.
• Schützen Sie die Oberfläche des TFT-LCDs und den resistiven Touchscreen während der Handhabung vor Stößen, Kratzern und Verunreinigungen.
• Stellen Sie sicher, dass der Schalttafelausschnitt, die Befestigungsteile und die Dichtungsschnittstelle mit der Terminalbaugruppe kompatibel sind.
• Halten Sie die angegebenen Grenzwerte für Betriebstemperatur und nicht kondensierende Luftfeuchtigkeit ein.
• Verlegen Sie Leitungen für Anzeige und Touchscreen nach Möglichkeit getrennt von Leitern für Schaltvorgänge mit hohen Strömen, um elektrische Störungen zu reduzieren.
• Halten Sie geeignete Praktiken für Kabelschirmung und Potenzialausgleich gemäß den vollständigen Installationsanforderungen des Terminals ein.
• Schalten Sie die Stromversorgung erst ein, wenn alle mechanischen Verbindungen und elektrischen Schnittstellen vollständig eingesteckt und gesichert sind.
• Überprüfen Sie nach der Installation das Anzeigebild, die Touchscreen-Reaktion und die Dichtigkeit des Gehäuses, bevor Sie das Terminal wieder in Betrieb nehmen.
