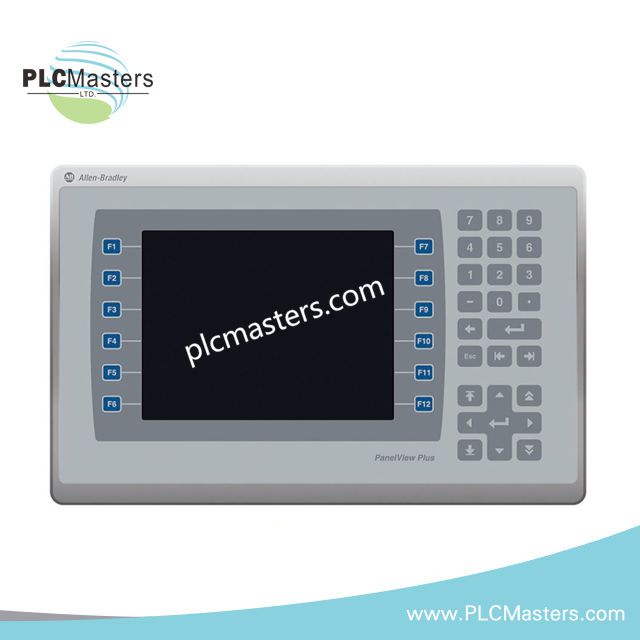

Allen Bradley 2711P-T10C4D8 PanelView Plus 6 Bedienterminal

Allen Bradley 2711P-T10C4D PanelView Plus 6-Bedienterminal

Für die Ausführung von Bedienerschnittstellen in PanelView Plus 6-Automatisierungsnetzwerken konfiguriert, ermöglicht das Allen Bradley 2711P-T10C4D8 (2711P-T10C4D8 Bedienterminal) eine direkte physische und elektrische Bedienung über Touchscreen-Visualisierung, Ethernet-Kommunikation und serielle Datenübertragung.

Hardwarespezifikationen

Integration deterministischer Profinet-/EtherNet/IP-Netzwerke und E/A-Schnittstellen

Das Allen Bradley 2711P-T10C4D8 wurde für PanelView Plus 6-Bedienerschnittstellenanwendungen entwickelt, die Ethernet-Kommunikation und den Datenaustausch mit Steuerungen erfordern. Das Terminal unterstützt Ethernet-Konnektivität für die industrielle Netzwerkkommunikation sowie die serielle RS-232-Kommunikation zur Integration auf Geräteebene.

Die PanelView Plus 6-Plattform stellt 512 MB Flash-Speicher und 512 MB RAM für die Ausführung von Anwendungen zur Laufzeit bereit. Firmwarekompatibilität und Verfahren zur Anwendungsübertragung werden über die auf Windows CE 6 basierende Terminal-Betriebsumgebung verwaltet.

Das Touchscreen-Eingabesystem und das 10,4-Zoll-Farbdisplay ermöglichen die direkte Bedienerinteraktion mit grafischen Maschinenstatusanzeigen, Bedienelementen und Prozessvisualisierungsbildschirmen.

Häufig gestellte Fragen

F: Unterstützt das 2711P-T10C4D8 den Austausch im laufenden Betrieb?
A: Die bereitgestellten technischen Daten nennen keine Hot-Swap-Funktion. Installation und Austausch sollten gemäß den Wartungsverfahren für industrielle Schaltschränke durchgeführt werden, wobei das Terminal von der Stromversorgung zu trennen ist.

F: Welche Kommunikationsschnittstellen sind am 2711P-T10C4D8 verfügbar?
A: Das Terminal unterstützt Ethernet-Kommunikation, RS-232-Kommunikation und zwei USB-Anschlüsse, wie für die PanelView Plus 6-Konfiguration angegeben.

F: Welche Speicherressourcen stehen für die Speicherung und Ausführung von Anwendungen zur Verfügung?
A: Das Gerät verfügt über 512 MB Flash-Speicher und 512 MB RAM für die Verarbeitung von Terminalanwendungen und den Betrieb zur Laufzeit.

Richtlinien für die Installation vor Ort

Installieren Sie das 2711P-T10C4D8 in einem geeigneten industriellen Schaltschrank mit ausreichender mechanischer Unterstützung und Umweltschutz. Stellen Sie sicher, dass der Schaltschrank-Ausschnitt, das Befestigungsmaterial und die Schutzart des Gehäuses die Installationsanforderungen der Anwendung erfüllen.

Verlegen Sie Kommunikationskabel getrennt von Hochspannungsleitungen, um elektrische Störungen zu reduzieren. Verwenden Sie bei der Kommunikationsverdrahtung geeignete Maßnahmen zur Schirmerdung, sofern dies vom Erdungssystem der Anlage gefordert wird.

Schließen Sie die 24-VDC-Versorgung mit korrekt dimensionierter industrieller Verdrahtung an und überprüfen Sie vor dem Einschalten die Polarität. Stellen Sie sicher, dass Ethernet- und RS-232-Anschlüsse sicher befestigt und zugentlastet sind, um mechanische Belastungen der Kommunikationsports zu verhindern.

Sorgen Sie für ausreichenden Abstand um das Terminal zur Wärmeabfuhr und für Wartungszugang. Befolgen Sie die Installationshandbücher von Allen Bradley für das Laden der Firmware sowie für die Übertragung und Konfiguration von Anwendungen.
