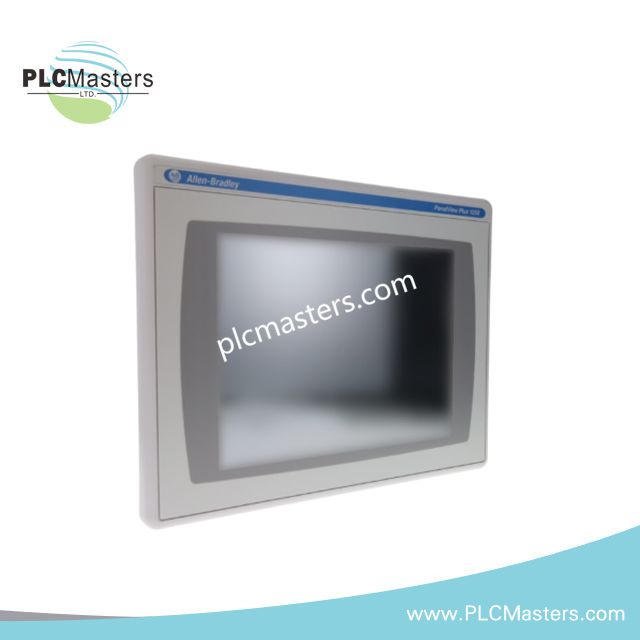

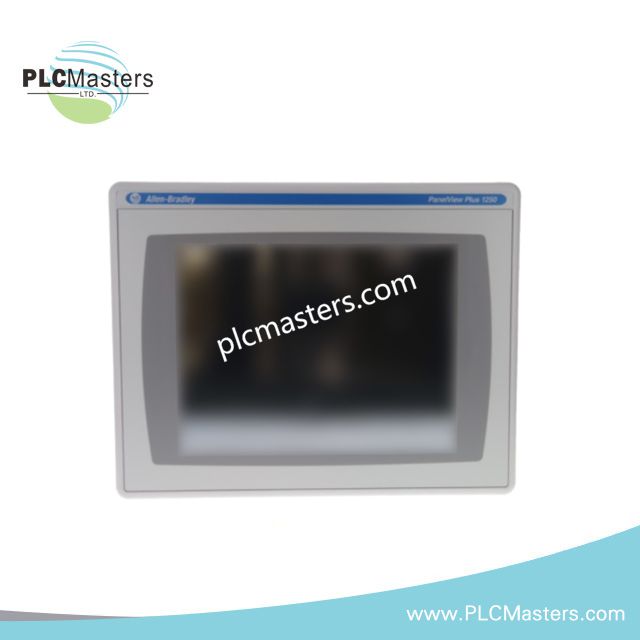

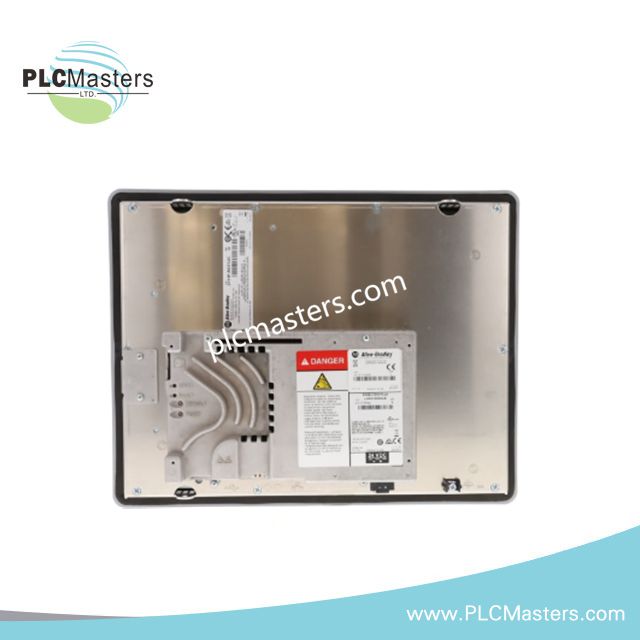

Allen-Bradley 2711P-T12C4D9 PanelView Plus 6 Bedienerterminal

Allen-Bradley 2711P-T12C4D9 PanelView Plus 6 Bedienerschnittstellenterminal

Das für die Bedienervisualisierung und die maschinensteuerung per Touchscreen in PanelView Plus 6-Systemen konfigurierte Allen-Bradley 2711P-T12C4D9 (2711P-T12-Bedienerschnittstellenterminal PanelView Plus 6) bietet direkte Anzeige-, Eingabe- und Kommunikationsfunktionen.

Hardwarespezifikationen

Merkmale der industriellen Steuerungs- und HMI-Schnittstelle

Das 2711P-T12C4D9 verwendet ein 12,1 Zoll großes Farb-TFT-Display mit einer Auflösung von 800 x 600 SVGA für die Laufzeitvisualisierung.

Die analoge resistive Touch-Schnittstelle ermöglicht die direkte Bedienereingabe, ohne dass ein externes Zeigegerät erforderlich ist.

Das Terminal arbeitet mit Microsoft Windows CE 6.0 und der Laufzeitsoftware FactoryTalk View Machine Edition.

Die Ethernet-Kommunikation erfolgt über eine 10/100-Mbit/s-RJ-45-Schnittstelle für netzwerkgebundene Steuerungs- und Visualisierungsfunktionen.

Die RS-232- / DH-485-Schnittstelle unterstützt die serielle Kommunikation innerhalb kompatibler Allen-Bradley-Steuerungsarchitekturen.

Zwei USB-2.0-Host-Anschlüsse und ein USB-Device-Anschluss ermöglichen die Verbindung von Peripheriegeräten und Servicegeräten.

Der Eingangsspannungsbereich von 18 bis 32 VDC ist für eine nominale Versorgungsspannung von 24 VDC ausgelegt.

Die maximale angegebene Leistungsaufnahme beträgt 70 W, entsprechend 2,9 A bei 24 VDC.

Der interne Speicher besteht aus 512 MB RAM und 512 MB nichtflüchtigem Flash-Speicher; zusätzlich ist eine SD-Kartenspeicherung möglich.

Häufig gestellte Fragen (FAQ)

F: Welche Eingangsspannung benötigt das 2711P-T12C4D9?
A: Das Terminal akzeptiert 18 bis 32 VDC, wobei 24 VDC als nominale Eingangsspannung angegeben sind.

F: Welche Kommunikationsschnittstellen bietet dieses Terminal?
A: Die Hardware bietet Ethernet mit 10/100 Mbit/s, RS-232 / DH-485, zwei USB-2.0-Host-Anschlüsse und einen USB-Device-Anschluss.

F: Welche Touch-Technologie wird verwendet?
A: Das 12,1-Zoll-Display verwendet einen analogen resistiven Touchscreen für die Bedienereingabe.

Richtlinien für die Installation vor Ort

Montieren Sie das Terminal in einem Schalttafelausschnitt, der für die angegebene 12,1-Zoll-Bedienerschnittstellenbaugruppe geeignet ist.

Stellen Sie sicher, dass die anliegende Gleichspannung während des Betriebs innerhalb des angegebenen Eingangsspannungsbereichs von 18 bis 32 VDC bleibt.

Verwenden Sie ausreichend dimensionierte Leiter für die Gleichstromversorgung und schützen Sie den Stromkreis entsprechend dem Installationsdesign.

Führen Sie Ethernet-, serielle, USB- und Stromleitungen nach Möglichkeit getrennt, um leitungsgebundene elektrische Störungen zu reduzieren.

Halten Sie vor der Befestigung des Terminals im Gehäuse ausreichend Abstand zu Anschlüssen und Servicezugangsbereichen ein.

Schließen Sie Kabelschirme entsprechend der Erdungsarchitektur der Anlage an und vermeiden Sie unbeabsichtigte Schirm-Erdschleifen.

Verwenden Sie abgeschirmte Kommunikationskabel, sofern dies vom angeschlossenen Netzwerk gefordert wird, und sorgen Sie in der Nähe von Leitern mit hohen Strömen für eine kontrollierte Kabelführung.

Stellen Sie sicher, dass die Touch-Oberfläche nach der Installation in der Schalttafel zugänglich und frei von Hindernissen bleibt.

Überprüfen Sie vor dem Einschalten den festen Sitz der Stecker, die Versorgungspolarität, die Erdung und die Kabelanschlüsse.

Bestätigen Sie, dass die konfigurierte FactoryTalk-View-Machine-Edition-Anwendung zur Terminalhardware und zur installierten Laufzeitumgebung passt.
