Für die Visualisierung durch Bediener und die berührungsbasierte Befehlseingabe in PanelView Plus 7-Systemen konfiguriert, ermöglicht das Allen-Bradley 2711P-T12W21D8S (Bedienerschnittstellenterminal 2711P-T12W21D8S) eine direkte grafische Interaktion über ein 12,1-Zoll-WXGA-TFT-Display.

Hardwarespezifikationen

Hardwaremerkmale des PanelView Plus 7

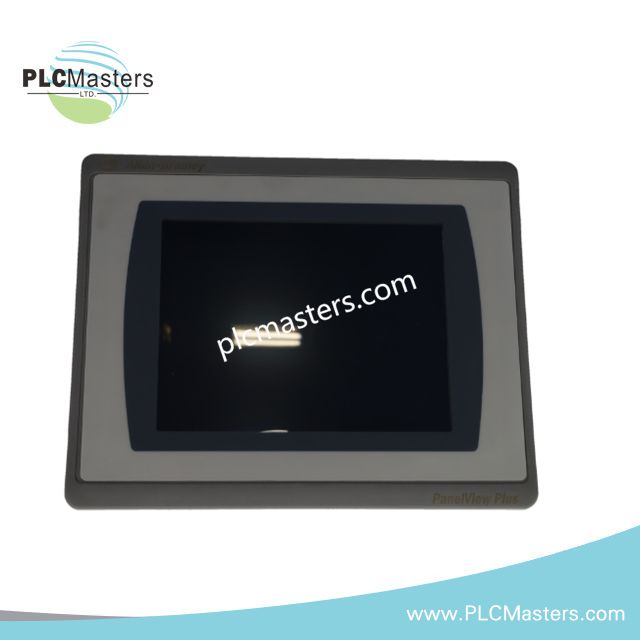

Das 2711P-T12W21D8S verwendet ein 12,1-Zoll-TFT-Display mit einer nativen Auflösung von 1280 x 800 Pixeln und Farbgrafik.

Das Seitenverhältnis von 16:10 entspricht direkt dem angegebenen WXGA-Displayformat für grafische Bedienerschnittstellenanwendungen.

Ein einzelner Ethernet-Anschluss stellt die physische Netzwerkverbindung für die externe industrielle Kommunikation und Systemintegration bereit.

Das Terminal verfügt über 512 MB RAM und 512 MB nichtflüchtigen Speicher für Anwendungs- und Laufzeitdaten.

Gemäß den bereitgestellten technischen Daten stehen etwa 80 MB freier Benutzerspeicher zur Verfügung.

Die bereitgestellten Informationen legen weder die Unterstützung von Ethernet-Protokollen noch den Steckertyp, die Firmwareversion oder die Merkmale der Netzwerkredundanz fest.

Häufig gestellte Fragen

F: Welche Display-Hardware ist für das 2711P-T12W21D8S angegeben?

A: Das Terminal verfügt über ein 12,1-Zoll-WXGA-TFT-Farbdisplay mit einer Auflösung von 1280 x 800 Pixeln.

F: Wie viele Ethernet-Anschlüsse stellt dieses Terminal bereit?

A: Die bereitgestellten Spezifikationen weisen einen Ethernet-Anschluss für die externe industrielle Netzwerkkonnektivität aus.

F: Ist der Stromverbrauch für dieses exakte Modell angegeben?

A: Nein. Die bereitgestellten Daten weisen einen Gleichspannungseingang aus, nennen jedoch keinen Wert für den Stromverbrauch.

Richtlinien für die Installation vor Ort

Montieren Sie das Terminal unter Verwendung des vom Hersteller vorgegebenen Schalttafelausschnitts und der mechanischen Befestigungsanordnung für das PanelView Plus 7-Gehäuse.

Prüfen Sie die tatsächlichen Gehäuseabmessungen und den erforderlichen Montagefreiraum anhand der entsprechenden Allen-Bradley-Installationsdokumentation, bevor Sie die Fertigung durchführen.

Schließen Sie die angegebene Gleichstromversorgung mit Leitungen an, die für die tatsächlich installierte Last und die geltenden elektrischen Normen ausgelegt sind.

Verlegen Sie Gleichstromleitungen getrennt von Schaltleitungen mit hoher Energie, Motorkabeln und Wechselstromkreisen mit hohen Strömen.

Wenden Sie geeignete Praktiken zur Kabelabschirmung an, wenn abgeschirmte Kommunikationsleitungen in elektrisch störbehafteten Umgebungen installiert werden.

Schließen Sie Kabelschirme entsprechend dem Erdungskonzept des Steuerungssystems an, anstatt unbeabsichtigte Erdungsstrompfade zu erzeugen.

Stellen Sie, sofern von der Installationsnorm gefordert, eine Schutzpotentialverbindung für das Gehäuse oder die Montagekonstruktion bereit.

Halten Sie an der Rückseite ausreichend Freiraum für den Zugang zu Steckverbindern, die Kabelführung, die Wärmeableitung und Wartungsarbeiten ein.

Leiten Sie die 24-VDC-Spezifikation nicht aus anderen PanelView Plus 7-Modellen ab, die im bereitgestellten Material aufgeführt sind.

Bestätigen Sie Firmware, Laufzeitsoftware, Kommunikations-Treiber und Anwendungskompatibilität vor der Inbetriebnahme oder dem Austausch eines installierten Terminals.
