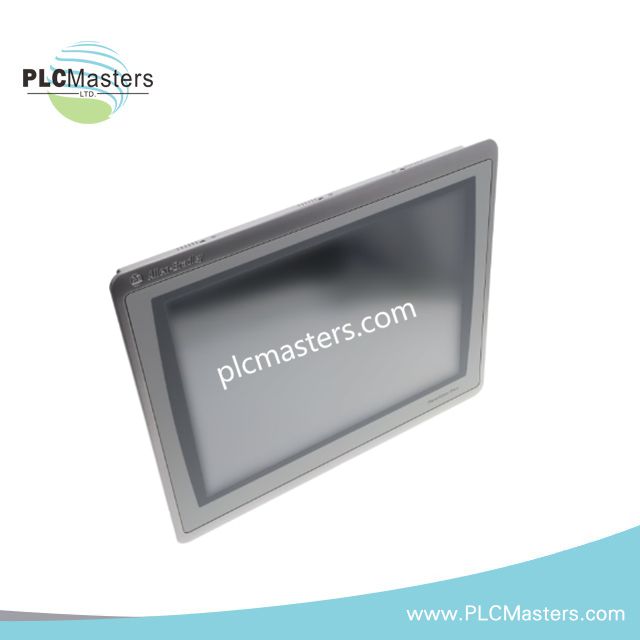

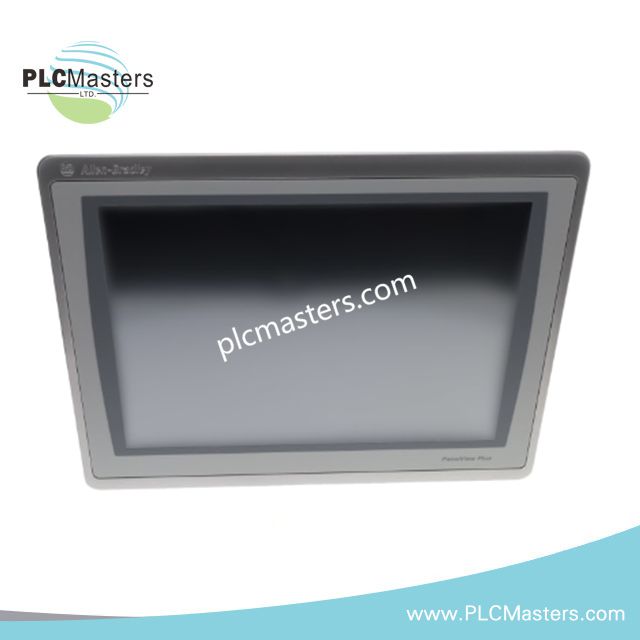

Allen-Bradley 2711P-T15C22A9P PanelView Plus 7 Performance-Terminal

Allen-Bradley 2711P-T15C22A9P PanelView Plus 7 Performance-Terminal

Das für die Bedienervisualisierung und die Touchscreen-Eingabe in PanelView Plus 7-Systemen konfigurierte Allen-Bradley 2711P-T15C22A9P (2711P-T15C22A9P PanelView Plus 7 Performance-Terminal) ermöglicht die direkte Anzeige, Bedienereingabe und Ethernet-Konnektivität.

Hardwarespezifikationen

Ethernet-Konnektivität und integrierte Netzwerkfunktionen

Das Terminal verfügt über zwei Ethernet-Anschlüsse zur Kommunikation mit angeschlossenen industriellen Steuerungsgeräten und der Netzwerkinfrastruktur.
Die mitgelieferte Konfiguration weist außerdem auf einen integrierten Switch mit Device-Level-Ring-Funktion für Ethernet-Netzwerktopologien hin.
Drei USB-Host-Anschlüsse ermöglichen die lokale Verbindung für unterstützte Peripherie- und Servicefunktionen.
Die Netzwerkkonfiguration sollte der jeweils geltenden PanelView Plus 7-Kommunikationsarchitektur und den Anforderungen an die Steuerungsschnittstelle entsprechen.

Das Display mit einer Auflösung von 1024 x 768 XGA bietet eine 18-Bit-Farbgrafik für die Visualisierung der Bedienerschnittstelle.
Der analog-resistive Touchscreen unterstützt eine Million spezifizierte Betätigungen bei einer Betätigungskraft von 100 g.
Die weiße LED-Hintergrundbeleuchtung ist nicht austauschbar und weist eine Mindestlebensdauer von 50.000 h bei 40 °C bis zur halben Helligkeit auf.

Häufig gestellte Fragen

F: Welche Touchscreen-Technologie verwendet das 2711P-T15C22A9P?
A: Das Terminal verwendet einen analog-resistiven Touchscreen, der für 1 Million Betätigungen und eine Betätigungskraft von 100 g ausgelegt ist.

F: Welche physischen Kommunikationsschnittstellen sind vorhanden?
A: Die bereitgestellten Spezifikationen nennen zwei Ethernet-Anschlüsse und drei USB-Host-Anschlüsse für externe Verbindungen.

F: Welche Versorgungsspannung ist für dieses Modell angegeben?
A: Die detaillierte Spezifikation nennt einen Eingang von 100–240 VAC bei einer angegebenen Leistungsaufnahme von 105 VA.

Richtlinien für die Installation vor Ort

Montieren Sie das Terminal unter Verwendung des vom Hersteller vorgegebenen Schalttafelausschnitts und der mechanischen Mindestabstände für das PanelView Plus 7-Gehäuse.
Prüfen Sie vor der Anfertigung der Schalttafel die mitgelieferte Installationsdokumentation, da in der bereitgestellten Spezifikation keine Maßangaben enthalten sind.
Verlegen Sie Ethernet-Kommunikationskabel nach Möglichkeit getrennt von Hochspannungsleitern und Schaltkreisen mit hohen Strömen.
Halten Sie geeignete Kabelabstände ein, um leitungsgebundene und abgestrahlte elektrische Störungen an den Kommunikationsschnittstellen zu reduzieren.
Verwenden Sie abgeschirmte Kommunikationskabel, sofern dies von der Spezifikation des angeschlossenen Netzwerks gefordert wird, und schließen Sie die Schirmungen entsprechend der Erdungspraxis am Standort an.
Schließen Sie Schutzleiter und Versorgungsleitungen gemäß den geltenden Anforderungen an die Elektroinstallation und der Dokumentation des Terminals an.
Schalten Sie die Versorgung erst ein, nachdem Versorgungsspannung, Polaritätsanforderungen, Schutzerdung und der korrekte Sitz der Steckverbinder überprüft wurden.
Überprüfen Sie Ethernet-Adressierung, Netzwerktopologie und die Device-Level-Ring-Konfiguration, bevor Sie das Terminal mit einem aktiven Steuerungsnetzwerk verbinden.
Verwenden Sie USB-Verbindungen nicht als dauerhafte Netzwerkinfrastruktur, es sei denn, die angeschlossene Peripheriefunktion erfordert ausdrücklich eine USB-Kommunikation.
Überprüfen Sie während der Installation die Oberfläche des Touchscreens und die Blende, um sicherzustellen, dass mechanische Belastungen die Baugruppe der Bedienerschnittstelle nicht verformen.
