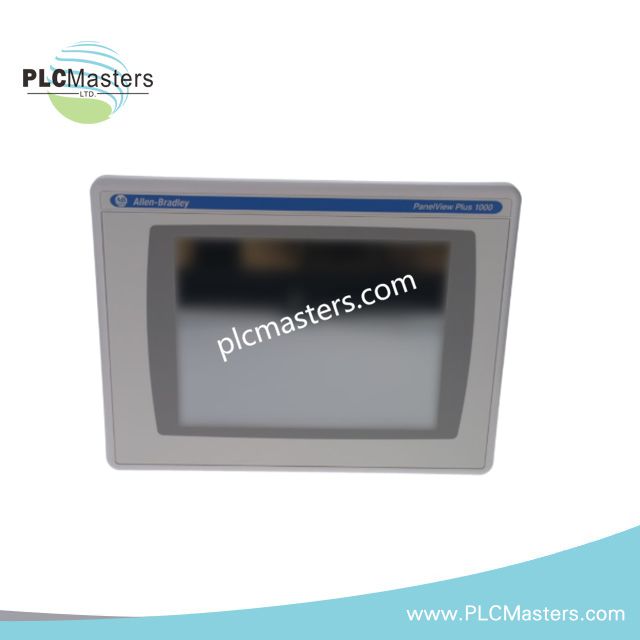

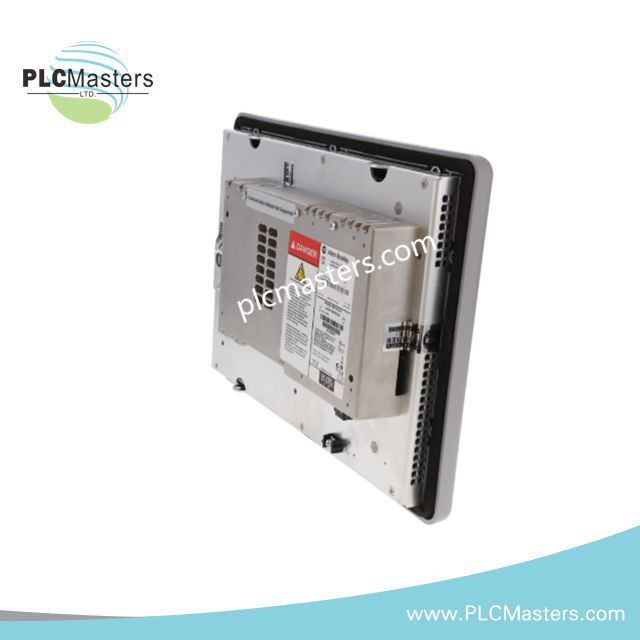

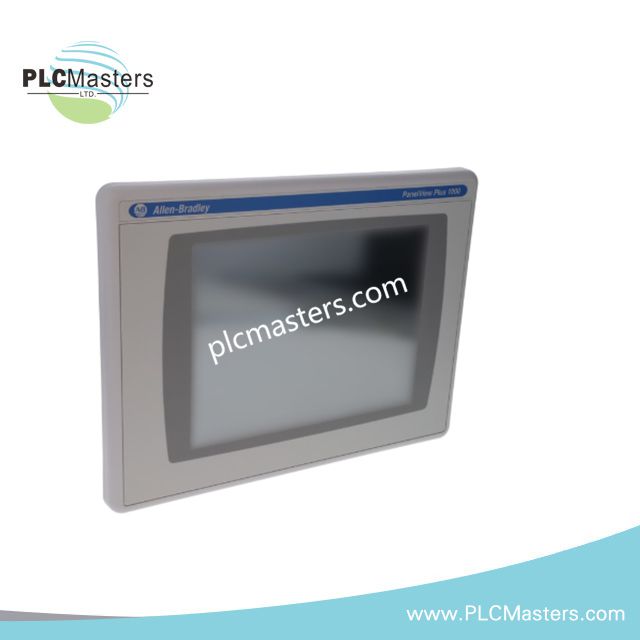

Allen-Bradley 2711PC-T10C4D8 PanelView Plus 6 Compact Bedienerterminal

Allen-Bradley 2711PC-T10C4D8 PanelView Plus 6 Compact Bedienerterminal

Das für die Bedienerinteraktion per Touchscreen sowie Ethernet-/RS-232-Kommunikation ausgelegte Allen-Bradley 2711PC-T10C4D8 (2711PC-T10C4D8 PanelView Plus 6 Compact Bedienerterminal) bietet direkte Anzeige- und Eingabefunktionen für industrielle Steuerungsschnittstellen. Das Gerät wird über eine externe Versorgung mit 18–32 VDC betrieben und verfügt über ein 10,4-Zoll-Farbdisplay mit Aktivmatrix-TFT.

Hardwarespezifikationen

Architektur der industriellen Steuerung und des Flash-Speichers

Das Terminal integriert Ethernet-, RS-232- und zwei USB-Host-Schnittstellen für die externe Kommunikation und den Anschluss von Peripheriegeräten. Die bereitgestellten Spezifikationen nennen eine Ethernet-Konnektivität, legen jedoch kein bestimmtes industrielles Ethernet-Protokoll, keine Netzwerkdeterministik und keinen Kommunikationsdurchsatz fest.

Der 512-MB-Flash-Speicher dient als nichtflüchtiger Speicher, während 512 MB RAM für den Laufzeitbetrieb bereitgestellt werden. Die Kompatibilität des Firmware-Flash-Speichers sollte vor der Firmware-Wartung mit der installierten Firmware-Version des PanelView Plus 6 Compact abgeglichen werden. In den bereitgestellten Daten ist keine spezifische Kompatibilitätsmatrix für Firmware-Versionen enthalten.

Häufig gestellte Fragen (FAQ)

F: Welche Eingangsspannung benötigt das 2711PC-T10C4D8?
A: Der angegebene Eingangsspannungsbereich beträgt 18–32 VDC; als Nenn-Eingangsspannung sind 24 VDC angegeben.

F: Welche Kommunikationsschnittstellen sind in das Terminal integriert?
A: Das Terminal verfügt über Ethernet, RS-232 und zwei USB-Hostanschlüsse. Die bereitgestellten Daten enthalten keine Angaben zu Leistungsparametern auf Protokollebene.

F: Verwendet das Terminal einen resistiven Touchscreen?
A: Ja. Die Bedienerschnittstelle nutzt analoge, resistive Touchscreen-Technologie.

Richtlinien für die Installation vor Ort

• Stellen Sie sicher, dass die bereitgestellte Gleichspannung innerhalb des angegebenen Eingangsspannungsbereichs von 18–32 VDC bleibt.
• Verwenden Sie für den Gleichspannungseingang des Terminals geeignete Leitungen und achten Sie bei der Installation auf die korrekte Polarität.
• Verlegen Sie Ethernet- und RS-232-Kommunikationsleitungen nach Möglichkeit getrennt von Starkstrom- oder stark störenden Stromleitungen.
• Schließen Sie Kabelschirme gemäß den Erdungs- und EMV-Planungsstandards der Anlage an. Vermeiden Sie unbeabsichtigte Erdschleifen.
• Vergewissern Sie sich vor der Befestigung des Geräts, dass der Schalttafelausschnitt und die Montageanordnung den mechanischen Installationsanforderungen des Terminals entsprechen.
• Stellen Sie nach der Installation die angegebene Gehäuseintegrität sicher, wenn die NEMA- oder IEC-Gehäuseschutzart erforderlich ist.
• Schützen Sie Display und Touchscreen-Oberfläche vor mechanischen Stößen, abrasiven Verunreinigungen und ungeeigneten Reinigungsmitteln.
• Da der bereitgestellte Lebenszyklusstatus „Abgekündigt“ lautet, prüfen Sie vor dem Austausch oder der Änderung eines installierten Geräts die Kompatibilität von Firmware und Anwendung.
