Allen-Bradley 440R-C23139 Guardmaster MSR127TP-Sicherheitsrelais

Allen-Bradley 440R-C23139 Guardmaster MSR127TP-Sicherheitsrelais

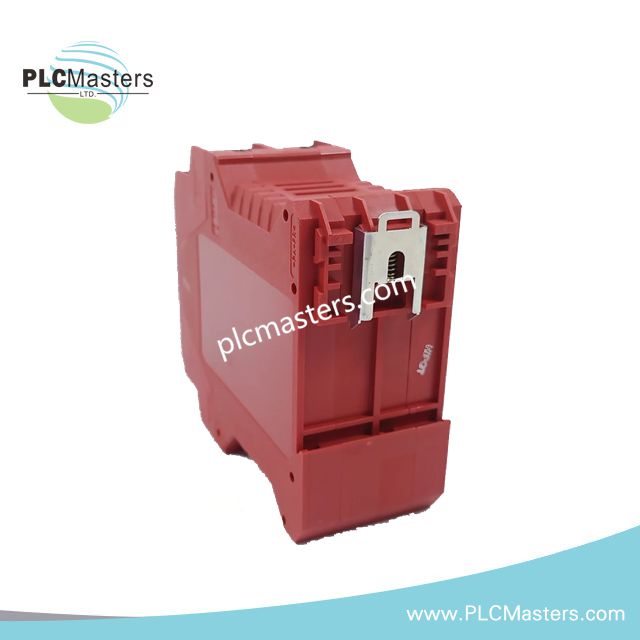

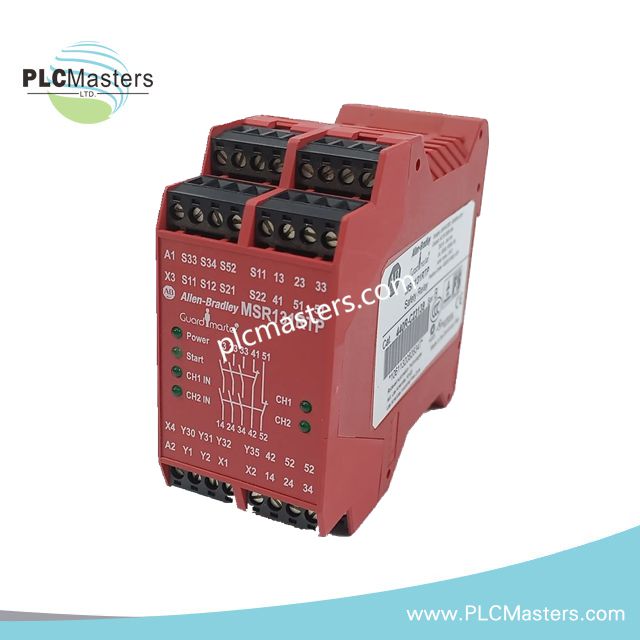

Das für die Überwachung zweikanaliger Sicherheitskreise konfigurierte Allen-Bradley 440R-C23139 (MSR127TP-Sicherheitsrelais) ermöglicht eine diskrete Sicherheitssteuerung für Not-Halt-Einrichtungen, Schutztüren und Lichtvorhänge.

Hardwarespezifikationen

Diskrete Sicherheitssteuerung und E/A-Architektur

Das MSR127TP verwendet diskrete Sicherheitseingänge anstelle einer Feldbus-Kommunikationsschnittstelle zur primären Auswertung des Sicherheitskreises. Die Eingangsanordnung unterstützt je nach konfigurierter Sicherheitsanwendung entweder einen zweikanaligen Kreis oder zwei einkanalige Kreise.

Das Relais verfügt über drei unmittelbar schaltende Schließer-Sicherheitskontakte zum Schalten des Sicherheitskreises. Ein Öffner-Hilfskontakt in Halbleitertechnik stellt eine Signalisierung von Statusinformationen außerhalb der Sicherheitsfunktion bereit.

Die TP-Konfiguration unterstützt die Querschlusserkennung mit Impulsüberwachung und einen konfigurierbaren Rücksetzbetrieb. Für das Rücksetzen stehen je nach installierter Schaltung die Modi automatisch/manuell und überwachtes manuelles Rücksetzen zur Verfügung.

Für das 440R-C23139 ist keine Profinet- oder EtherNet/IP-Schnittstelle angegeben. Die externe Verdrahtung führt daher die Sicherheits-, Rücksetz-, Ausgangs- und Hilfssignale direkt über die abnehmbaren Schraubklemmen.

Häufig gestellte Fragen

F: Welche Versorgungsspannung benötigt das 440R-C23139?

A: Das Sicherheitsrelais wird mit 24 V AC/DC versorgt und hat eine Leistungsaufnahme von weniger als 2,5 W.

F: Wie viele Sicherheitskreise kann das MSR127TP überwachen?

A: Die angegebene Eingangsanordnung unterstützt einen zweikanaligen Sicherheitskreis oder zwei einkanalige Sicherheitskreise.

F: Kann das Relais auf einer standardmäßigen DIN-Schiene montiert werden?

A: Ja. Die bereitgestellte Spezifikation nennt für das 440R-C23139 die Montage auf einer 35-mm-DIN-Schiene.

Richtlinien für die Installation vor Ort

Montieren Sie das Relais auf einer 35-mm-DIN-Schiene und sorgen Sie für ausreichend Platz, damit die abnehmbaren Klemmen zugänglich bleiben und Leiter ordnungsgemäß geführt werden können.

Überprüfen Sie die 24-V-AC/DC-Versorgung, bevor Sie Sicherheitseingänge, Rücksetzschaltungen oder Ausgangskontakte anschließen. Beachten Sie bei der Verdrahtung die angegebene Klemmenbelegung.

Führen Sie sicherheitsrelevante Leiter nach Möglichkeit getrennt von Hochstrom-Schaltkreisen und stark störenden Stromversorgungsleitungen. Vermeiden Sie unnötige Parallelführungen mit Motor- oder Antriebsleitungen.

Schließen Sie Kabelschirme entsprechend dem Erdungskonzept des Schaltschranks und den geltenden Anforderungen an die Maschinensicherheit an. Verwenden Sie Signalabschirmungen nicht als Schutzleiter.

Überprüfen Sie vor der Inbetriebnahme der Maschine die Zweikanalverdrahtung auf korrekte Kanaltrennung und ordnungsgemäßes Verhalten der Fehlererkennung.

Stellen Sie bei Konfigurationen mit automatischem Rücksetzen sicher, dass die externe Sicherheitsauslegung der Maschine einen unbeabsichtigten Wiederanlauf verhindert. Überprüfen Sie beim überwachten manuellen Rücksetzen vor der Inbetriebnahme die Rücksetzschaltung und deren physische Bedienposition.

Prüfen Sie vor der Installation des Relais in Umgebungen mit leitfähigem Staub, Feuchtigkeit oder anderen Verunreinigungen die Anforderungen an den Gehäuse- und Klemmschutz.
