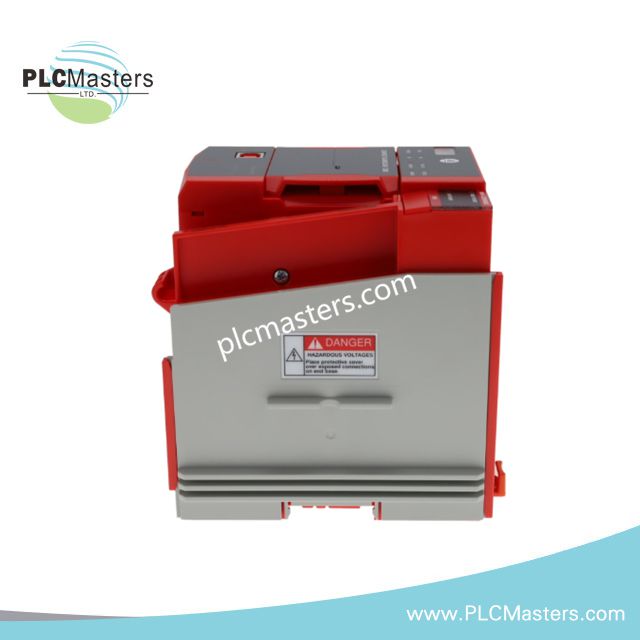

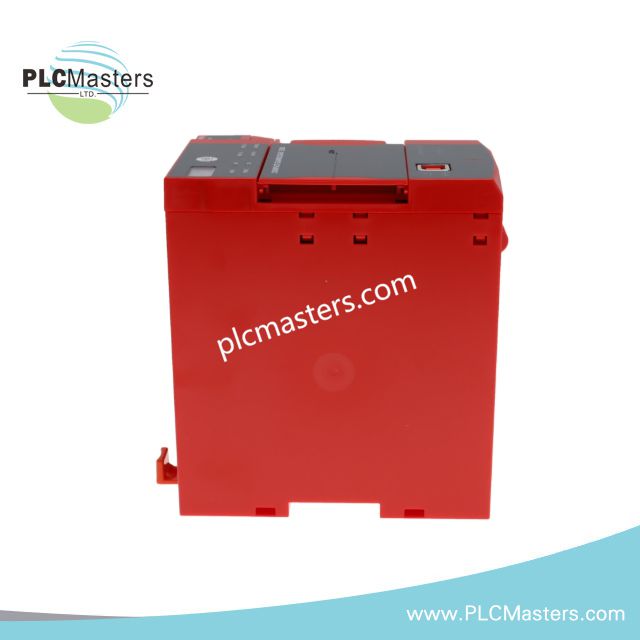

Allen-Bradley 5069-L320ERMS2 Compact GuardLogix 5380-Steuerung

Allen-Bradley 5069-L320ERMS2 Compact GuardLogix 5380-Steuerung

Die für die Ausführung von Sicherheitssteuerungen in CompactLogix-5069-EtherNet/IP-Netzwerken konfigurierte Allen-Bradley 5069-L320ERMS2 (5069-L320ERMS2 Compact GuardLogix-Steuerung) ermöglicht eine direkte physische/elektrische Ausführung. Die Steuerung bietet eine SIL-2-Sicherheitsverarbeitung mit 2 MB Anwendungsspeicher, 1 MB Sicherheitsspeicher, integrierter Bewegungssteuerung und EtherNet/IP-Kommunikationsschnittstellen.

Hardwarespezifikationen

Deterministische Steuerung über EtherNet/IP und Firmware-Kompatibilität

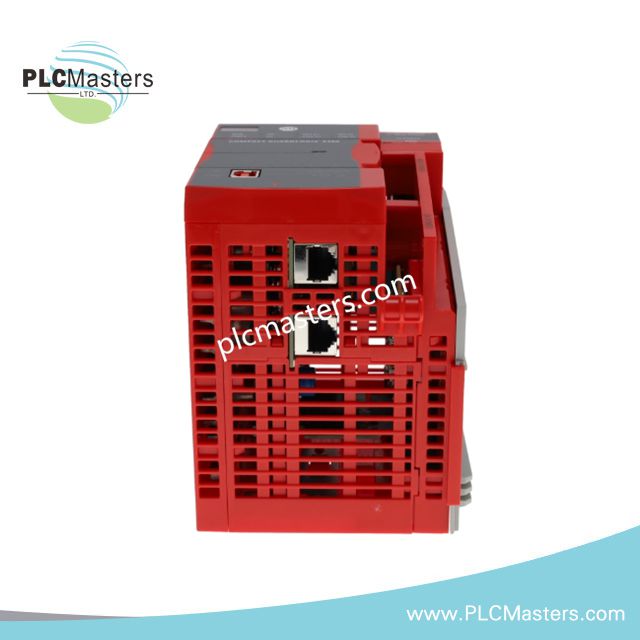

Die Steuerung 5069-L320ERMS2 integriert die industrielle CompactLogix-Steuerungsarchitektur mit EtherNet/IP-Kommunikationsfunktionen. Die beiden Ethernet-Anschlüsse unterstützen die Netzwerkstrukturen Device Level Ring, Stern und Linie für die Kommunikation zwischen Steuerung und Geräten.

Die Steuerung unterstützt einen deterministischen Netzwerkbetrieb durch die Verarbeitung des EtherNet/IP-Protokolls und bietet Firmware-Kompatibilität innerhalb der CompactLogix-5069-Plattform. Eine Skalierung der lokalen E/A-Dichte wird durch den Anschluss von bis zu 16 lokalen E/A-Modulen unterstützt.

Die Compact-GuardLogix-Architektur trennt die Bereiche für Standard-Anwendungsspeicher und Sicherheitsspeicher. Die Steuerung führt einen Sicherheits-Task und mehrere Standard-Tasks aus und gewährleistet gleichzeitig SIL-2-Sicherheitsverarbeitungsfunktionen.

Häufig gestellte Fragen

F: Unterstützt die 5069-L320ERMS2 das Hot-Swapping lokaler E/A-Module?
A: Der Hot-Swap-Betrieb hängt vom Typ des angeschlossenen E/A-Moduls und von der Systemkonfiguration ab. Die Installationsverfahren müssen den Hardwarerichtlinien von Allen-Bradley CompactLogix entsprechen.

F: Welche Kommunikationsschnittstellen sind in die Steuerung integriert?
A: Die Steuerung verfügt über zwei EtherNet/IP-Anschlüsse und eine USB-Typ-B-2.0-Programmierschnittstelle für Konfigurations- und Kommunikationsfunktionen.

F: Wie wird die Sicherheitsausführung von der Standardsteuerungsverarbeitung getrennt?
A: Die Steuerung weist dedizierten Sicherheitsspeicher zu und führt einen Sicherheits-Task getrennt von den Standard-Anwendungs-Tasks aus.

Richtlinien für die Installation vor Ort

Installieren Sie die Steuerung 5069-L320ERMS2 mithilfe der angegebenen Befestigungselemente auf einer DIN-Schiene und stellen Sie vor der Verdrahtung eine ordnungsgemäße mechanische Verbindung sicher.

Schließen Sie EtherNet/IP-Kabel gemäß den üblichen Vorgehensweisen für industrielle Netzwerke an. Halten Sie die Kommunikationsverdrahtung von Hochspannungsleitern getrennt, um elektromagnetische Störungen zu reduzieren.

Wenden Sie Methoden zur Schirmerdung gemäß den elektrischen Standards der Anlage an. Kabelschirme sollten mit geeigneten Erdungsmethoden aufgelegt werden, ohne unbeabsichtigte Erdschleifen zu erzeugen.

Überprüfen Sie vor dem Einschalten die korrekte Ausrichtung der Rückwandplatine und der E/A-Modulinstallation. Bestätigen Sie vor der Inbetriebnahme des Systems die Firmware-Kompatibilität zwischen der Steuerung, den Kommunikationsmodulen und den angeschlossenen CompactLogix-Komponenten.
