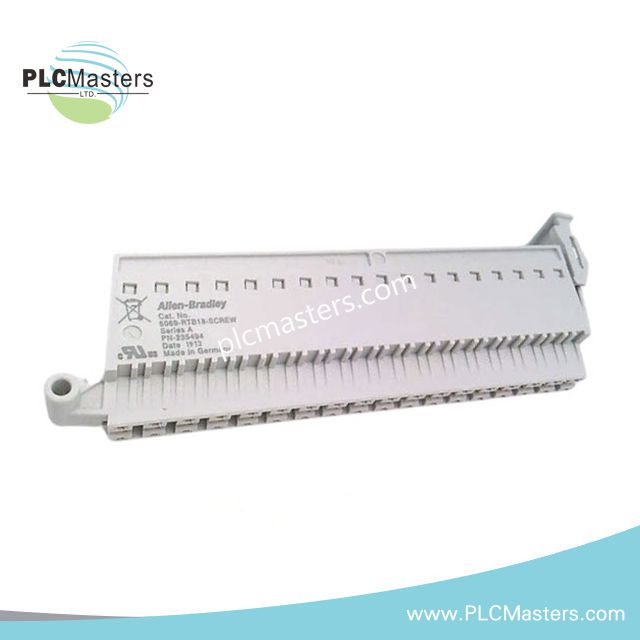

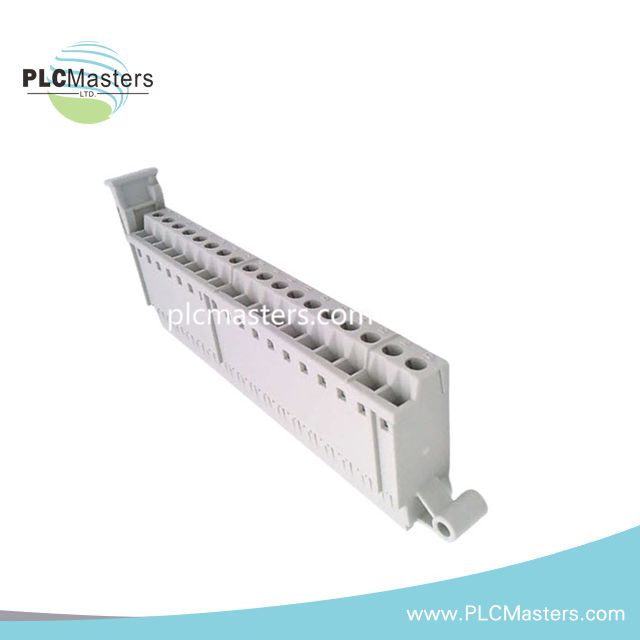

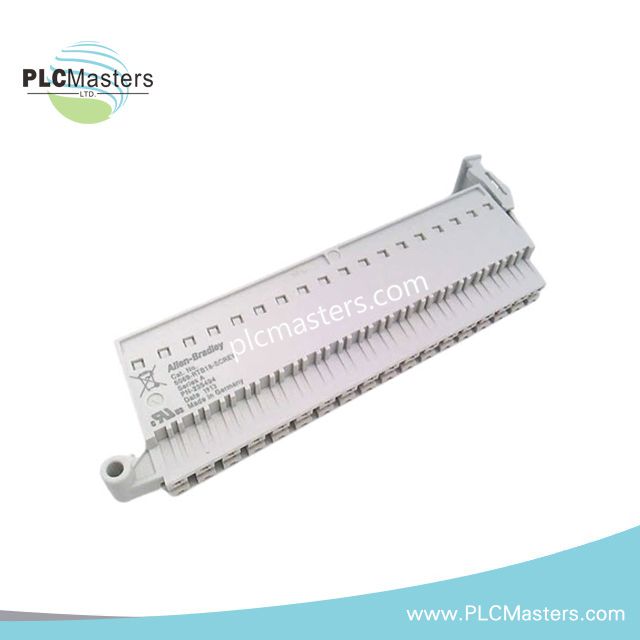

Allen Bradley 5069-RTB18-SCREW CompactLogix 5069 Schraubklemmenblock
$123.00
$320.00
Beschreibung
Allen Bradley 5069-RTB18-SCREW CompactLogix 5069 Klemmenblock
Der Allen Bradley 5069-RTB18-SCREW, auch als 5069-RTB18-SCREW-Klemmenblock katalogisiert, ermöglicht den direkten elektrischen Anschluss von Drähten für Verbindungen zu E/A-Modulen der CompactLogix-5069-Serie.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 5069-RTB18-SCREW |
| Marke | Allen Bradley |
| Produkttyp | Klemmenblock |
| Produktserie | CompactLogix 5069 |
| Gewicht | 0.13 lbs |
| Betriebstemperatur | 0 bis 60 °C |
| Lagertemperatur | -40 bis 85 °C |
| Leistungsaufnahme | Passives Klemmenbauteil; keine externe Leistungsaufnahme |
| Pin-Konfiguration | 18 Pins |
| Verbindungstyp | Einzeldrahtanschlüsse mit Schraubklemmen |
| Leiterquerschnitt | 22 bis 16 AWG |
| Drahttyp | Abgeschirmter Kupferdraht, massiv oder mehrdrähtig, für mindestens 105 °C ausgelegt |
| Maximaler Drahtdurchmesser | 3.5 mm einschließlich Isolierung |
| Abisolierlänge | 12 mm |
| Anzugsdrehmoment | 0.4 Nm |
| Codierungsanforderung | Keine |
| Relative Luftfeuchtigkeit | 5 bis 95 %, nicht kondensierend |
| Montageart | Offene Bauform, montagefähig |
EtherNet/IP- und CompactLogix-E/A-Verbindungsschnittstelle
Der Klemmenblock 5069-RTB18-SCREW ist für den physischen Signalanschluss an E/A-Baugruppen der CompactLogix-5069-Serie ausgelegt. Das Bauteil sorgt für die Fixierung von Feldleitern mittels Schraubklemmen und gewährleistet die mechanische Verbindung zwischen der externen Verdrahtung und den Klemmenanschlüssen des Moduls.
Der Klemmenblock unterstützt abgeschirmte Kupferleiter mit Einzeladeranschlüssen. Für eine ordnungsgemäße Leitervorbereitung müssen die angegebene Abisolierlänge eingehalten und die Klemmschrauben mit dem korrekten Anzugsdrehmoment angezogen werden, um lockere Verbindungen oder Leiterschäden zu vermeiden.
Die CompactLogix-5069-Plattform verwendet eine modulare E/A-Architektur, bei der Klemmenblöcke die Schnittstelle für die Feldverdrahtung installierter E/A-Module bilden. Der 5069-RTB18-SCREW ist ein passives Anschlusszubehör und führt weder Steuerungslogik aus noch übernimmt er Kommunikationsfunktionen.
Häufig gestellte Fragen
F: Erfordert der Klemmenblock 5069-RTB18-SCREW Firmwarekompatibilität?
A: Nein. Der Klemmenblock ist ein passives elektrisches Verbindungselement und enthält weder Firmware noch konfigurierbare Verarbeitungsfunktionen.
F: Welche Leitertypen werden vom 5069-RTB18-SCREW unterstützt?
A: Der Klemmenblock unterstützt abgeschirmte massive oder mehrdrähtige Kupferleitungen im angegebenen Bereich von 22 bis 16 AWG.
F: Ist der Klemmenblock für den Hot-Swap-Betrieb ausgelegt?
A: Die Hot-Swap-Fähigkeit hängt vom Installationsverfahren des zugehörigen CompactLogix-5069-E/A-Moduls ab. Änderungen an der Feldverdrahtung müssen gemäß den geltenden Sicherheits- und Wartungsanforderungen des Systems erfolgen.
Richtlinien für die Feldinstallation
Installieren Sie den 5069-RTB18-SCREW ausschließlich mit kompatiblen E/A-Modulen der CompactLogix-5069-Serie und überprüfen Sie vor der Verdrahtung die Klemmenzuordnung.
Verwenden Sie entsprechend den Anforderungen der Anwendung abgeschirmte Kupferleiter. Schließen Sie Kabelschirme gemäß dem Erdungskonzept des Systems an, um elektromagnetische Störungen zu reduzieren.
Verlegen Sie die Signalleitungen getrennt von Hochspannungsstromleitungen und Schaltkreisen mit hohen Strömen. Halten Sie entsprechend den elektrischen Installationspraktiken vor Ort einen geeigneten Kabelabstand ein.
Überprüfen Sie vor dem Einführen die Abisolierlänge der Leiter und ziehen Sie die Klemmschrauben mit dem angegebenen Drehmoment an. Vermeiden Sie ein übermäßiges Anziehen, da dies Leiter verformen oder die Klemmenverbindung beschädigen kann.
Überprüfen Sie vor dem Einschalten des Systems den Sitz des Klemmenblocks, die mechanische Fixierung und die Kennzeichnung der Verdrahtung.
