Allen Bradley 5069-RTB64-SCREW CompactLogix 5069 RTB-Kit

Allen Bradley 5069-RTB64-SCREW CompactLogix 5069 RTB-Kit

Für den Anschluss der Feldverdrahtung über Schraubklemmen in E/A-Baugruppen der CompactLogix-5069-Serie ausgelegt, bietet der Allen Bradley 5069-RTB64-SCREW (5069-RTB64-SCREW RTB-Kit) eine Funktion zum direkten physischen Austausch der Klemmen-Schnittstelle.

Hardwarespezifikationen

Integration von EtherNet/IP- und CompactLogix-E/A-Hardware

Der 5069-RTB64-SCREW ist als abnehmbares Klemmenblockzubehör für Module der CompactLogix-5069-Serie konzipiert. Die Schraubklemmenkonstruktion ermöglicht den direkten Anschluss von Leitern an die Feldverdrahtungsschnittstellen der Module. Darüber hinaus unterstützt die Klemmengestaltung Austauschvorgänge, ohne die installierte Feldkabelführung zu verändern.

Die CompactLogix-5069-Plattform verwendet modulare E/A-Architekturen mit Kommunikation über die Controller-Rückwandplatine. Dieses RTB-Zubehör stellt den physischen Verbindungspunkt zwischen den Feldleitern und kompatiblen E/A-Modulen bereit. Die Kompatibilität mit Firmware-Flash-Vorgängen ist nicht relevant, da die Komponente keine integrierte Verarbeitungselektronik enthält.

Häufig gestellte Fragen

F: Ist der 5069-RTB64-SCREW ein elektronisches Modul mit Stromversorgung?
A: Nein. Der 5069-RTB64-SCREW ist ein passives Klemmenzubehör und enthält weder Verarbeitungsschaltungen noch benötigt er eine externe Stromversorgung.

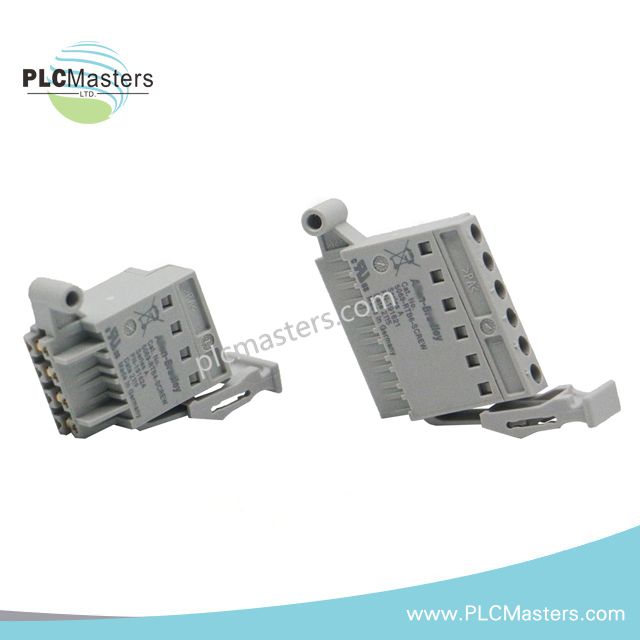

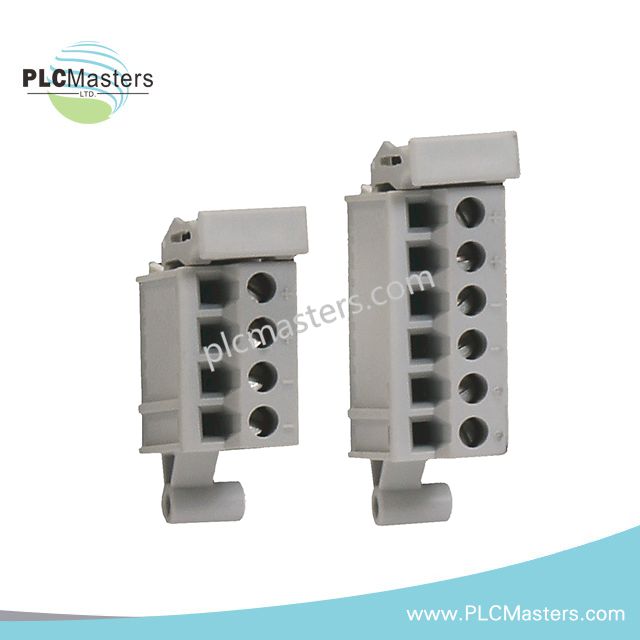

F: Unterstützt der RTB sowohl 4-polige als auch 6-polige Anschlusskonfigurationen?
A: Ja. Die Klemmenblockkonstruktion unterstützt kompatible Anschlussanforderungen von 4-poligen und 6-poligen CompactLogix-5069-Modulen.

F: Kann der RTB mit geschirmter Feldverdrahtung installiert werden?
A: Ja. Geschirmte Verdrahtung sollte den Erdungsanforderungen des angeschlossenen E/A-Moduls entsprechen. Die Kabelschirme sind gemäß den Regeln für industrielle Installationen aufzulegen.

Richtlinien für die Feldinstallation

Installieren Sie den 5069-RTB64-SCREW ausschließlich mit kompatiblen Modulen der CompactLogix-5069-Serie und überprüfen Sie vor dem Anschließen die Ausrichtung des Klemmenblocks.

Verwenden Sie Leiter, die für die Signale der angeschlossenen Feldgeräte geeignet sind, und ziehen Sie die Schraubklemmen gemäß den Installationsanforderungen des Moduls fest. Vermeiden Sie eine parallele Führung von Verdrahtungen für analoge Signale mit niedrigem Pegel und Stromleitern mit hoher Stromstärke, um elektrische Störungen zu reduzieren.

Schließen Sie bei geschirmten Kabeln den Schirm entsprechend dem Erdungskonzept des Systems an und vermeiden Sie die Bildung mehrerer Erdungspfade. Stellen Sie vor dem Einschalten des Systems sicher, dass die Isolierung der Feldverdrahtung, die Klemmenbelegung und die mechanische Verbindung korrekt sind.
