Allen Bradley 5094-RTB32C FLEX 5000 abnehmbarer Klemmenblock
$123.00
$320.00
Beschreibung

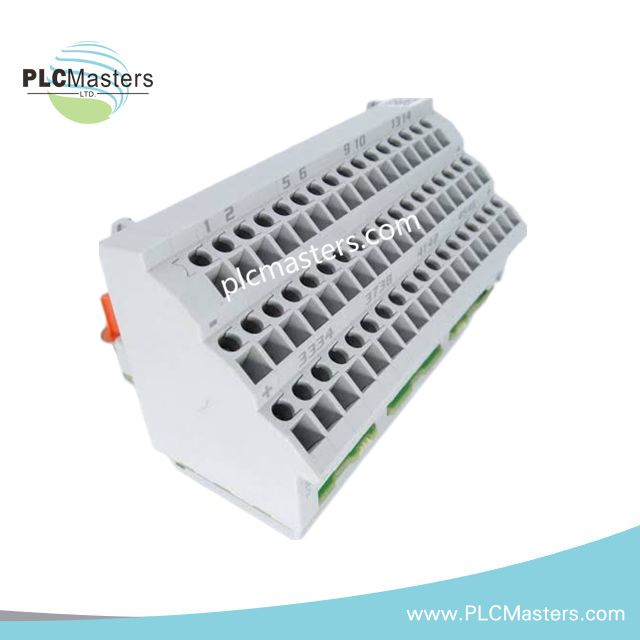

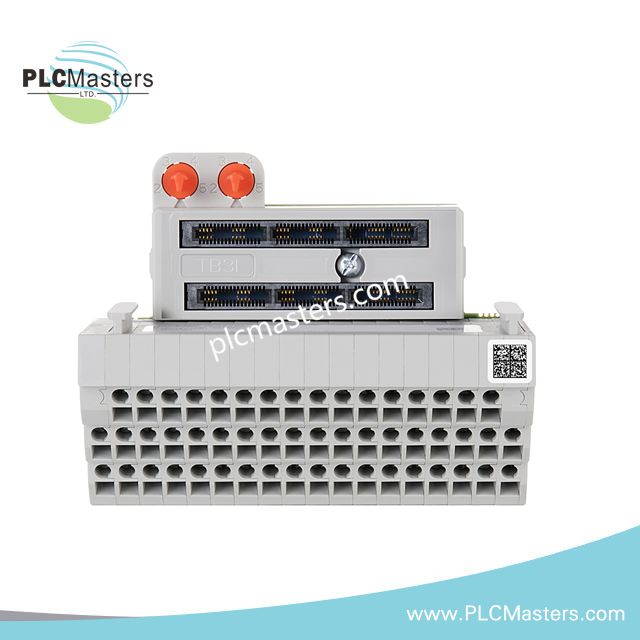

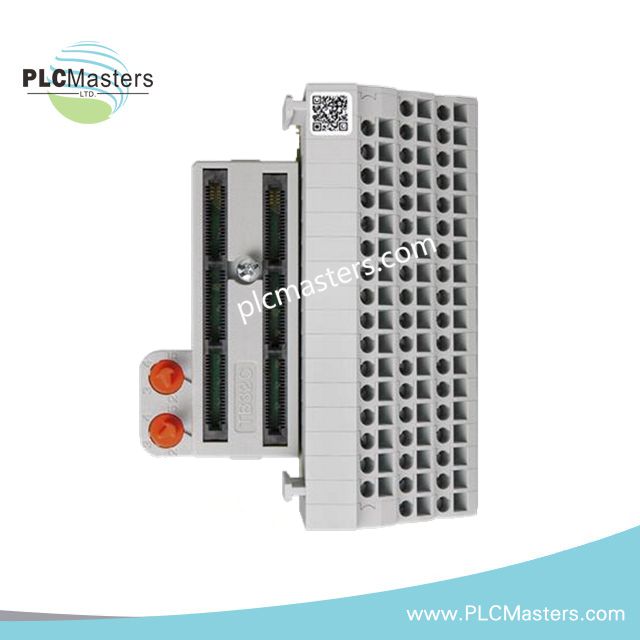

Allen Bradley 5094-RTB32C FLEX 5000 Abnehmbarer Klemmenblock
Für den Abschluss der Feldverdrahtung und die Verbindung von E/A-Signalen in FLEX 5000-Steuerungssystemen konfiguriert, ermöglicht der Allen Bradley 5094-RTB32C (5094-RTB32C abnehmbare Klemmenblock) die direkte physische und elektrische Ausführung von Modul-Schnittstellenverbindungen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 5094-RTB32C |
| Marke | Allen Bradley |
| Produkttyp | Abnehmbarer Klemmenblock |
| Produktserie | FLEX 5000 |
| Herkunft | USA |
| Gewicht | 2,00 lbs |
| Betriebstemperatur | -40 °C bis 70 °C |
| Eingangs-/Ausgangsnennwert | Maximal 2 A bei 32 VDC |
| Nennleistung für Sensor-/Aktorversorgung | Maximal 10 A bei 18 bis 32 VDC |
| Isolationsspannung | 250 V |
| Kabeltyp | Kupferdraht |
| Kabelquerschnitt | 22 bis 14 AWG |
| Anzugsdrehmoment des Klemmenblocks | 0,4 N m |
| Gehäusetyp | Offene Bauweise |
| Montageausrichtung | Horizontal, horizontal und umgekehrt, vertikal, vertikal und umgekehrt |
| Zertifizierung | UL-gelistet |
| Stoßfestigkeit im Betrieb | 30 g |
| Luftfeuchtigkeit im Betrieb | 5 % bis 95 %, nicht kondensierend |
| Vibrationsfestigkeit | 5 g |
Integration von EtherNet/IP- und FLEX 5000-Hardware
Der abnehmbare Klemmenblock 5094-RTB32C ist für Schnittstellen zum Feldanschluss von FLEX 5000-E/A-Modulen ausgelegt. Er unterstützt die Verdrahtung mit Kupferleitern innerhalb des angegebenen Kabelbereichs und sorgt für eine physische Trennung zwischen Feldverdrahtung und elektronischen E/A-Baugruppen.
Die FLEX 5000-Plattform verwendet eine modulare E/A-Architektur, die den Austausch des Klemmenblocks ermöglicht, ohne die gesamte Feldverdrahtungsanordnung neu zu planen. Für die Installation sind das korrekte Einführen der Leiter, das Anlegen des richtigen Klemmen-Drehmoments und die Überprüfung der Signalpolarität vor dem Einschalten des Systems erforderlich.
Der abnehmbare Klemmenblock unterstützt die Skalierung der E/A-Dichte durch FLEX 5000-Modulkonfigurationen. Die ordnungsgemäße Kompatibilität hängt vom ausgewählten FLEX 5000-E/A-Modultyp und der Firmwarekonfiguration im Controller-Netzwerk ab.
Häufig gestellte Fragen
F: Kann der 5094-RTB32C mit jedem FLEX 5000-Modul verwendet werden?
A: Der 5094-RTB32C muss mit kompatiblen FLEX 5000-E/A-Modulen kombiniert werden, die für diesen Klemmenblocktyp spezifiziert sind.
F: Welche Anforderungen an die Leiter gelten bei der Installation?
A: Der Klemmenblock nimmt Kupferleiter mit 22 bis 14 AWG gemäß den bereitgestellten technischen Spezifikationen auf.
F: Ist der Klemmenblock für den Austausch im laufenden Betrieb geeignet?
A: Die Hot-Swap-Fähigkeit hängt von der Auslegung des installierten FLEX 5000-Moduls und der Systemkonfiguration ab. Verfahren zum Austausch im Feld müssen den Betriebsanforderungen des Controllers und des Moduls entsprechen.
Richtlinien für die Installation im Feld
- Installieren Sie den 5094-RTB32C vor dem Anschluss der Feldverdrahtung am kompatiblen FLEX 5000-E/A-Modul.
- Überprüfen Sie vor dem Anlegen der Spannung die Klemmenbelegung, die Signalpolarität und die Leiterkennzeichnung.
- Verwenden Sie Kupferleitungen im angegebenen Bereich von 22 bis 14 AWG.
- Wenden Sie bei der Leiterinstallation das angegebene Klemmen-Drehmoment an, um die Integrität des elektrischen Kontakts zu gewährleisten.
- Verlegen Sie die Signalleitungen getrennt von Hochspannungsstromkabeln, um elektromagnetische Störungen zu reduzieren.
- Schließen Sie Kabelschirme entsprechend dem Erdungskonzept des Schaltschranks und den elektrischen Normen vor Ort an.
- Bestätigen Sie vor der Inbetriebnahme des Systems die Modulkompatibilität und die Controller-Konfiguration.
