Allen Bradley 5094-RTB3T FLEX 5000 CJC abnehmbarer Klemmenblock

Allen Bradley 5094-RTB3T FLEX 5000 CJC-Entfernbarer Klemmenblock

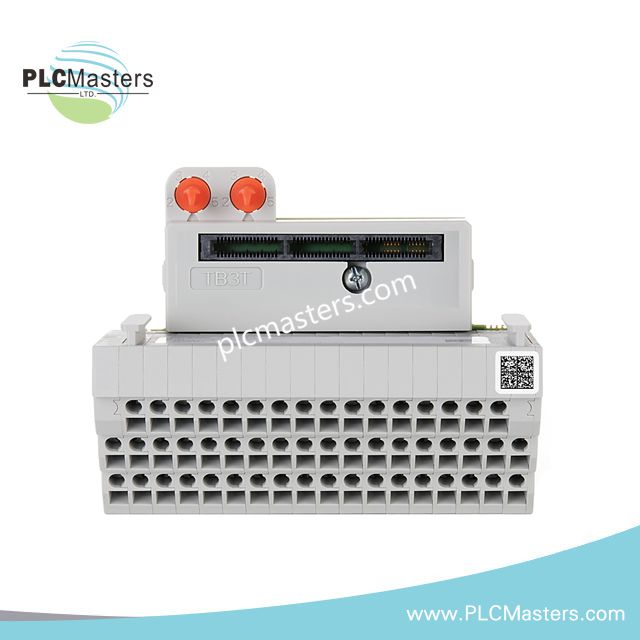

Der für die Terminierung von Thermoelementsignalen und die Kaltstellenkompensation in FLEX 5000-I/O-Systemplattformen konfigurierte Allen Bradley 5094-RTB3T (5094-RTB3T CJC-Entfernbarer Klemmenblock) ermöglicht über Schraubklemmen und einen integrierten CJC-Thermistor eine direkte physische Signalverbindung.

Hardwarespezifikationen

Kaltstellenkompensation und FLEX 5000-Signalschnittstelle

Der Klemmenblock 5094-RTB3T integriert einen CJC-Thermistor für Temperaturkompensationsfunktionen, wenn er mit kompatiblen FLEX 5000-I/O-Modulen für Thermoelemente verbunden ist. Das integrierte temperaturempfindliche Element liefert eine lokale Referenztemperaturmessung für die Verarbeitung von Thermoelementsignalen.

Das Schraubklemmen-Design unterstützt die Feldverdrahtung mit massiven oder mehrdrähtigen Kupferleitern. Daher müssen bei der Installation eine ordnungsgemäße Leiterterminierung und mechanische Fixierung sichergestellt werden, um die Signalkontinuität zu erhalten.

Das Modul arbeitet innerhalb der Anforderungen der FLEX 5000-I/O-Architektur und unterstützt Verdrahtungsanwendungen für Sensoraktoren. Die Klemmenbaugruppe stellt eine elektrische Verbindung auf Kanalebene für industrielle Eingangs- und Ausgangssignalstromkreise bereit.

Häufig gestellte Fragen

F: Umfasst der 5094-RTB3T Hardware für die Kaltstellenkompensation?
A: Ja. Der Klemmenblock enthält einen integrierten CJC-Thermistor zur Messung der Kaltstellentemperatur.

F: Welche Art von Feldverdrahtungsanschluss bietet der 5094-RTB3T?
A: Das Modul verwendet Schraubklemmen, die mit massiven und mehrdrähtigen Kupferleitern kompatibel sind.

F: Kann der Klemmenblock unabhängig von einem FLEX 5000-I/O-Modul betrieben werden?
A: Nein. Der 5094-RTB3T ist als Komponente eines entfernbaren Klemmenblocks für Anwendungen mit FLEX 5000-I/O-Systemen ausgelegt.

Richtlinien für die Installation vor Ort

Installieren Sie den 5094-RTB3T gemäß den Anforderungen an die Hardwarekonfiguration des FLEX 5000-I/O-Systems. Überprüfen Sie vor der Montage des entfernbaren Klemmenblocks am zugehörigen I/O-Modul die Ausrichtung der Klemmen.

Wenden Sie beim Anschließen der Feldleiter geeignete industrielle Verdrahtungspraktiken an. Halten Sie die Verdrahtung der Thermoelementsignale von Hochstromkabeln und Schaltkreisen getrennt, um elektrische Störungen zu reduzieren.

Schließen Sie Kabelschirme gemäß der Erdungsnorm der Anlage an. Vermeiden Sie mehrere Erdungspunkte an geschirmten Signalkabeln, sofern das Systemdesign keine zusätzlichen Erdungsstellen vorsieht.

Vergewissern Sie sich vor dem Systemstart, dass die Leiter ordnungsgemäß in den Schraubklemmen sitzen. Überprüfen Sie die mechanischen Verriegelungselemente und den korrekten Klemmenkontakt nach der Installation sowie im Rahmen planmäßiger Wartungsarbeiten.
