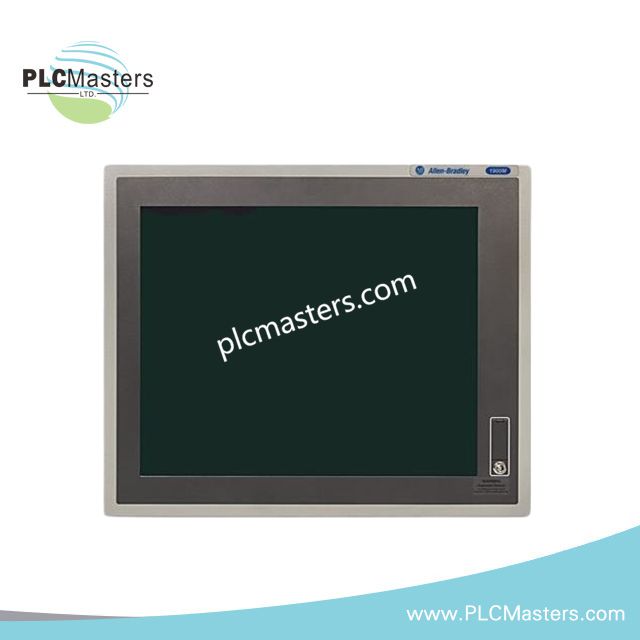

Allen-Bradley 6186M-17PT VersaView Industriemonitor

Allen-Bradley 6186M-17PT VersaView Industriemonitor

Für die lokale Bedienervisualisierung von Videosignalen von Industriecomputern konfiguriert, bietet der Allen-Bradley 6186M-17PT (6186M-17PT Industriemonitor) ein 17-Zoll-TFT-Display mit Aktivmatrix und resistiver Touchscreen-Eingabe. Das Gerät akzeptiert DVI- und VGA-Videosignale und unterstützt eine Stromversorgung mit 100–240 VAC oder 9–36 VDC. Das Display verfügt über einen Aluminiumrahmen und eine optionale entspiegelte resistive Touchscreen-Oberfläche.

Hardwarespezifikationen

Merkmale der Schnittstellen für industrielle Steuerung und Video

Der 6186M-17PT ermöglicht über DVI- und VGA-Videoeingänge eine direkte Displayverbindung zu industrieller Computerhardware. Der resistive Touchscreen verwendet RS-232- und USB-Schnittstellen, sofern diese von der gewählten Konfiguration unterstützt werden. Daher hängt der Touchscreen-Betrieb von der Schnittstelle des Hostcomputers und der installierten Monitorkonfiguration ab.

Der Stromversorgungsbereich unterstützt sowohl AC- als auch DC-Eingänge und ermöglicht den Anschluss an Versorgungen mit 100–240 VAC oder Quellen mit 9–36 VDC. Der AC-Eingang verfügt über eine automatische Bereichswahl für 47–63 Hz, während die DC-Spezifikation 24 VDC als nominalen Betriebspunkt angibt.

Die native Auflösung von 1280 x 1024, die Leuchtdichte von 450 cd/m2, das typische Kontrastverhältnis von 1000:1 und die maximale Reaktionszeit von 8 ms definieren die angegebenen Displayeigenschaften. Das TFT-LCD mit Aktivmatrix bietet 16,7 Millionen Displayfarben für grafische Bedienerschnittstellen.

Häufig gestellte Fragen

F: Welche Videoschnittstellen sind beim 6186M-17PT verfügbar?

A: Der Monitor verfügt über DVI- und VGA-Videoeingänge zum Anschluss kompatibler Industriecomputer und Anzeigequellen.

F: Welche Stromquellen kann der 6186M-17PT akzeptieren?

A: Das Gerät akzeptiert einen AC-Eingang mit automatischer Bereichswahl von 100–240 VAC bei 47–63 Hz oder einen DC-Eingang von 9–36 VDC, mit 24 VDC nominal.

F: Verfügt der 6186M-17PT über eine Touchscreen-Schnittstelle?

A: Die angegebene Konfiguration verwendet einen resistiven, entspiegelten Touchscreen mit RS-232- und USB-Schnittstellen, abhängig von der Modellkonfiguration.

Richtlinien für die Installation vor Ort

Installieren Sie den Monitor auf einer mechanisch stabilen Oberfläche und verwenden Sie die für die Installation ausgewählte Montageanordnung. Vergewissern Sie sich vor der Installation, dass Gehäuse, Schalttafelausschnitt und Montagematerial die angegebenen Abmessungen berücksichtigen.

Prüfen Sie vor dem Einschalten des Monitors die verfügbare Versorgungsspannung. Halten Sie AC- und DC-Versorgungsleitungen nach Möglichkeit von Signal- und Kommunikationsleitungen mit niedrigem Signalpegel getrennt.

Führen Sie DVI-, VGA-, RS-232- und USB-Kabel in ausreichendem Abstand zu Leitern mit hohen Strömen, Motorleitungen, Schützen und Schaltgeräten. Vermeiden Sie übermäßiges Biegen der Kabel oder mechanische Belastungen an den Steckverbindern.

Bei Installationen mit geschirmten Signalkabeln schließen Sie die Kabelschirme entsprechend der Erdungsarchitektur der Anlage an und vermeiden Sie unbeabsichtigte Erdschleifen. Sorgen Sie für einen ausreichenden Abstand zwischen Stromversorgungsleitungen und Video- oder Touchscreen-Signalleitungen.

Prüfen Sie vor dem Anschluss des Hostsystems, welche Touchscreen-Schnittstelle ausgewählt wurde. Schließen oder trennen Sie Signalkabel nicht im eingeschalteten Zustand, es sei denn, die Systemdokumentation erlaubt diesen Vorgang ausdrücklich.

Stellen Sie eine ausreichende Luftzirkulation um den Monitor sicher und vermeiden Sie Installationsorte, an denen die vom Hersteller angegebenen Umgebungsgrenzwerte überschritten werden. Die bereitgestellten Daten enthalten keinen Betriebstemperaturbereich. Daher sollte vor der endgültigen Auswahl des Gehäuses die entsprechende Allen-Bradley-Installationsdokumentation geprüft werden.
