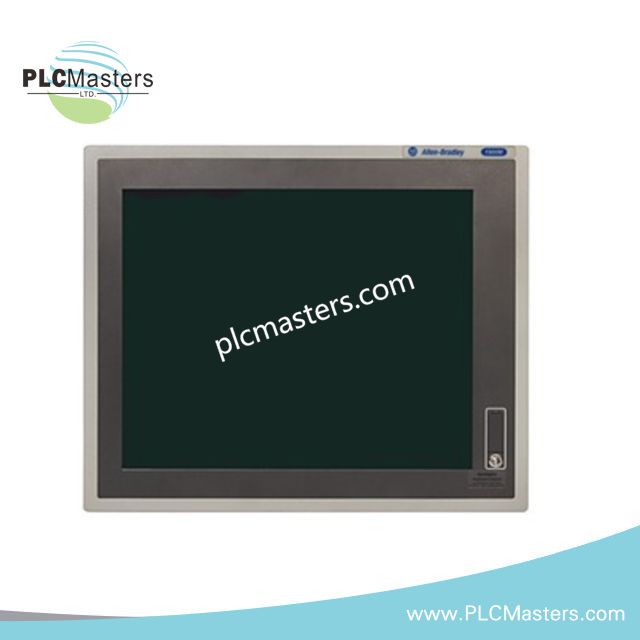

Allen-Bradley 6186M-19PT VersaView 6186M-Monitor

Allen-Bradley 6186M-19PT VersaView 6186M-Monitor

Der für die farbige grafische Anzeige und die Touchscreen-Eingabe mit VersaView-Computern ohne Display konfigurierte Allen-Bradley 6186M-19PT (6186M-Displaymonitor) ermöglicht die direkte Videoanzeige und Bedienereingabe über VGA- oder DVI-I-Schnittstellen. Das Gerät verwendet ein 19-Zoll-TFT-Aktivmatrixdisplay mit resistiver Touchscreen-Eingabe und unterstützt Wechsel- oder Gleichstromversorgung.

Hardwarespezifikationen

Eigenschaften von Industriedisplay und Schnittstellen

Der 6186M-19PT bietet über sein 19-Zoll-TFT-Panel eine grafische Anzeige mit einer Auflösung von 1280 x 1024. Der resistive Touchscreen ermöglicht die Bedienereingabe durch physischen Kontakt mit dem Bildschirm.

Der Monitor akzeptiert entweder 100-240 VAC bei 47-63 Hz oder 9-36 VDC. Laut den bereitgestellten Spezifikationen beträgt die Leistungsaufnahme im Betrieb bis zu 57 W.

VGA und DVI-I bieten Optionen für den Videoanschluss, während RS232 und zwei USB-Anschlüsse den Anschluss von Peripheriegeräten ermöglichen. Zu den Montagekonfigurationen gehören Schaltschrank-, Tisch-, Aufstell- und DIN-Schienenmontage.

Häufig gestellte Fragen

F: Welche Stromquellen akzeptiert der 6186M-19PT?
A: Der Monitor akzeptiert 100-240 VAC bei 47-63 Hz oder 9-36 VDC.

F: Über welche Display- und Touchscreen-Hardware verfügt der 6186M-19PT?
A: Er verfügt über ein 19-Zoll-Farb-TFT-Aktivmatrixdisplay mit einer Auflösung von 1280 x 1024 und resistiver Touchscreen-Eingabe.

F: Welche physischen Schnittstellen sind für den Monitor angegeben?
A: Die bereitgestellten Daten nennen VGA- und DVI-I-Videoeingänge, eine RS232-Schnittstelle und zwei USB-Anschlüsse.

Richtlinien für die Installation vor Ort

Installieren Sie den Monitor auf einer mechanisch stabilen Montagefläche und verwenden Sie die angegebene Montagekonfiguration. Sorgen Sie gegebenenfalls für ausreichenden Abstand um Anschlüsse und Lüftungsöffnungen.

Verlegen Sie die AC- oder DC-Stromleitungen getrennt von Schaltleitern mit hohen Strömen, Motorkabeln und störungsintensiven Signalleitungen. Verwenden Sie für die gewählte Versorgungsspannung geeignete Leiter und Schutzvorrichtungen.

Überprüfen Sie bei Schaltschrankinstallationen die Abmessungen des Gehäuseausschnitts anhand der mechanischen Dokumentation des Herstellers, bevor Sie bohren oder Befestigungen anbringen. Üben Sie während der Installation keine mechanische Belastung auf die Displayblende oder die Touchscreen-Oberfläche aus.

Schließen Sie VGA- oder DVI-I-Signalkabel entsprechend den Anforderungen der Systemschnittstelle an. Halten Sie Display- und Kommunikationskabel nach Möglichkeit von energiereichen Schaltwegen fern.

Sichern Sie Kabel bei RS232- und USB-Anschlüssen gegen Vibrationen und verhindern Sie eine übermäßige Belastung der Steckverbinder. Bei Verwendung geschirmter Kabel müssen die Schirmungen entsprechend den geltenden Erdungsrichtlinien für Steuerungssysteme angeschlossen werden.

Stellen Sie vor dem Einschalten des Monitors sicher, dass die gewählte Stromquelle innerhalb des angegebenen AC- oder DC-Eingangsbereichs liegt. Überprüfen Sie bei der DC-Verkabelung die Polarität und kontrollieren Sie alle Klemmen auf eine sichere mechanische Verbindung.
